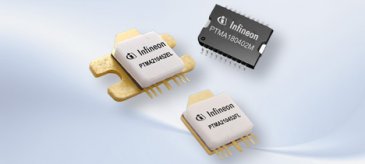

Компания Infineon расширила свой ассортимент мощных ВЧ компонентов за счет семейства двухкаскадных ВЧ усилителей, предназначенных для работы в нескольких режимах с несколькими несущими в современных сетях сотовой связи. Эти новые компоненты идеально подходят и для применения в других, не сотовых системах связи. Обладая высоким коэффициентом усиления, плоской фазо-частотной характеристикой и превосходной эффективностью, эти мощные LDMOS-усилители поставляются в полых керамических (open-cavity) и литых (overmolded) пластиковых корпусах. Диапазон рабочих частот составляет от 700 до 2100 МГц, а уровни мощности – от 15 до 45 Вт (P–1дБ). Кроме того, данные усилители дополнительно содержат встроенные схемы защиты от электростатического разряда и схемы согласования с интегрированным DC-блоком. Имеются опытные образцы и референсная схема (reference design).
Особенности
- Типичный двухтональный режим работы: PTMA180402M V1
- POUT = 40 Вт (PEP)
- Коэффициент усиления = 30 дБ
- PAE = 34%
- Широкая полоса частот ВЧ модуляции
- Диапазон рабочих частот от 700 до 2100 МГц
- Слабый эффект запоминания
- Встроенная схема согласования
- Возможность работы с КСВН = 3:1 при 28 В и непрерывном излучении (CW) выходной мощности
- Превосходная теплоустойчивость
- Встроенная ESD-защита
- Имеются референсные схемы
Применение
- Мощные ВЧ усилители сотовой связи
- Генераторы помех
- Глобальные системы определения местоположения
- Спутниковые системы связи
- Радары
- Спутники международной морской связи
- Спутники мобильной связи
- И т.д.
Таблица продукции ВЧ ИС
|
Прибор
|
Частота,
МГц |
POUT,
Вт |
Усиление,
дБ |
КПД,
% |
Тестовый
сигнал |
VDD,
В |
Корпус
|
|
700-1000
|
20
|
29
|
49
|
CW
|
28
|
PG-DSO-20
|
|
|
1800-2200
|
20
|
28
|
48
|
CW
|
28
|
PG-DSO-20
|
|
|
700-1000
|
30
|
31
|
46
|
CW
|
28
|
PG-DSO-20
|
|
|
1800-2000
|
40
|
30
|
14
|
CDMA
|
28
|
H-33265-8
|
|
|
1800-2000
|
40
|
30
|
14
|
CDMA
|
28
|
H-34265-8
|
|
|
1800-2200
|
40
|
30
|
45
|
CW
|
28
|
PG-DSO-20
|
|
|
1800-2000
|
40
|
30
|
55
|
CW
|
28
|
H-34248-12
|
|
|
1900-2200
|
45
|
28
|
10.5
|
WCDMA
|
28
|
H-33265-8
|
|
|
1900-2200
|
45
|
28
|
10.5
|
WCDMA
|
28
|
H-34265-8
|
