Новое семейство Mini PROFET разработвнных Infineon защищенных ключей верхнего плеча предназначено для всех типов резистивной, емкостной и индуктивной нагрузки. Эта новая продукция имеет великолепные характеристики и превосходную надежность в расширенном рабочем диапазоне, что позволяет удовлетворять конкретным требованиям широкого спектра промышленных устройств.
Все приборы семейства Mini PROFET отличаются чрезвычайной электрической прочностью, что делает их идеальными для работы с индуктивными нагрузками и управляющими реле — даже в расширенном диапазоне температур от –40 до +125 °C. Они обладают целым рядом защитных и (как опция) диагностических функций в случае перегрева, короткого замыкания, перегрузки, ограничения тока и отключения нагрузки. Основные области применения — высоковольтные системы (до 58 В) и высокоскоростные ШИМ-системы (до 1 кГц). К основным достоинствам можно отнести способность мягкого переключения при высоких значениях индуктивностей.
Особенности
- Защищенный силовой ключ верхнего плеча
- Функции защиты в случае короткого замыкания, перегрузки, перегрева, пониженного напряжения питания и перенапряжения, отключения от земли и от Vbb, защита от обратной полярности батареи и воздействия электростатического заряда
- Имеются версии с диагностическими функциями
- Широкий диапазон рабочих напряжений — до 58 В
- КМОП-совместимый вход
- Поддержка режима ШИМ
- Улучшенная электромагнитная совместимость
- Очень низкий ток в дежурном режиме
- Соответствие экологическим стандартам и директиве RoHS
Применение
- 12-В/24-В и 42-В системы постоянного тока
- Высокоскоростные ШИМ-системы
- Для напряжений питания до 58 В
- Сертифицированы для 12-В и 24-В устройств
- Все типы резистивной, индуктивной и емкостной нагрузки
- Драйверы для электромагнитных реле
- Замена электромагнитных реле, предохранителей и дискретных схем
- Управление питанием для ключей верхнего плеча с малым током потребления в режиме выключения

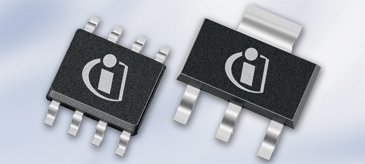

Список приборов семейства Mini PROFET
Прибор
|
RDS(on)
при Tj= 25 °C [мОм] |
Ток
нагрузки (мин.)
[А] |
Ток
нагрузки (тип.)
[А]
|
IL(SC)
(тип.)
[А]
|
EAS
[мДж]
/при
токе
|
Рекомендо-
ванный
диапазон рабочих
напряжений
[В]
|
Диагностика
|
Корпус
|
ITS41K0S-ME-N
|
1000
|
0.2
|
0.55
|
0.9
|
1000/0.15 А
|
4.9 … 60.0
|
—
|
SOT223
|
ITS4200S-ME-O
|
150
|
0.7
|
1.1
|
1.4
|
700/0.5 А
|
12.0 … 45.0
|
—
|
SOT223
|
ITS4200S-ME-P
|
150
|
1.4
|
2.2
|
3.0
|
160/1 А
|
12.0 … 45.0
|
—
|
SOT223
|
ITS4200S-ME-N
|
160
|
0.7
|
1.2
|
1.5
|
500/0.5 А
|
5.0 … 34.0
|
—
|
SOT223
|
ITS4060S-SJ-N
|
50
|
2.6
|
3.1
|
17.0
|
900/1.5 А
|
5.0 … 34.0
|
—
|
PG-DSO-8
|
ITS4100S-SJ-N
|
70
|
2.0
|
2.4
|
10.0
|
870/1 А
|
5.0 … 34.0
|
—
|
PG-DSO-8
|
ITS4200S-SJ-D
|
150
|
1.3
|
1.7
|
6.5
|
125/1 А
|
6.0 … 52.0
|
Цифровая
|
PG-DSO-8
|
ITS4300S-SJ-D
|
250
|
0.4
|
0.8
|
1.2
|
800/300 мА
|
5.0 … 34.0
|
Цифровая
|
PG-DSO-8
|
