Активный диод снижает температуру на 50 градусов в монтажной коробке солнечной электроустановки

Texas Instruments (TI) представила интеллектуальный шунтирующий диод SM74611 в стандартном корпусе для поверхностного монтажа, рассчитанный на протекание тока до 15 А и отличающийся самыми низкими в отрасли потерями мощности.

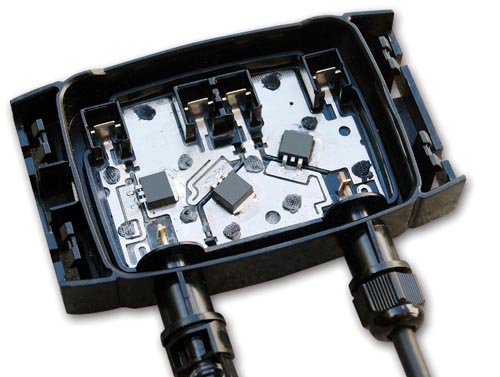

Если в таком типичном приложении, как распределительная коробка солнечной электроустановки, три традиционно используемых обычных диода Шоттки заменить приборами SM74611 (Рисунок 1), потери мощности сократятся на 80%, а температура внутри коробки снизится на 50 °C.

Рисунок 1.	Шунтирующие диоды SM74611 в типичной распределительной коробке.

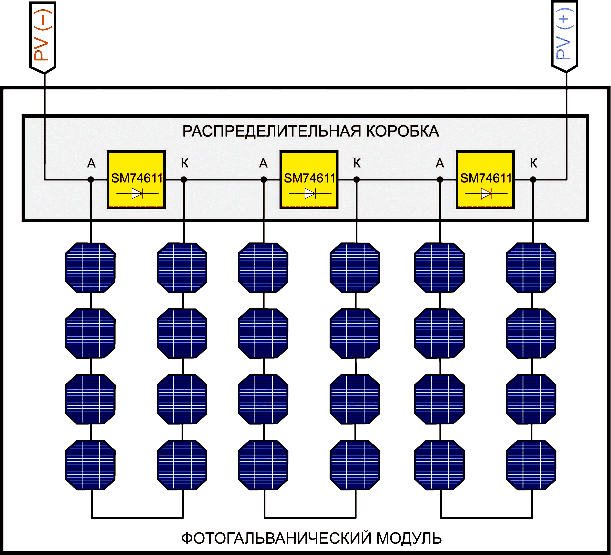

При затенении солнечной панели SM74611 образует альтернативный низкоомный путь протекания тока цепочки фотогальванических элементов (Рисунок 2), предотвращая возникновение горячих участков, способных повредить панель. Защищая фотогальваническую панель, SM74611 повышает ее надежность за счет повышения эффективности и снижения тепловыделения и, кроме того, позволяет использовать более компактные распределительные коробки с теплоотводами меньшей площади.

Рисунок 2.	Типовая схема включения SM74611.

SM74611 вливается в семейство микросхем TI для нужд солнечной электроэнергетики, в котором не так давно уже появился цифровой контроллер управления мощностью для солнечных микроинверторов UCD3138, контроллер слежения за точкой максимальной мощности SM72441 и полномостовой драйвер SM72295.

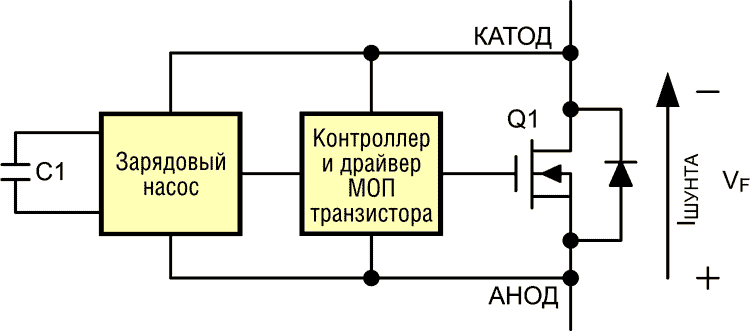

Функциональная схема SM74611 показана на Рисунке 3.

Рисунок 3.	Функциональная схема SM74611.

Ключевые особенности и преимущества интеллектуальных шунтирующих диодов SM74611

• Благодаря сокращению потерь мощности на 80% по сравнению с диодами Шоттки, температура внутри распределительной коробки снижается на 50 °C, позволяя либо увеличивать ток, либо выбирать коробки меньшего размера.

• Работа при токе до 15 А без лавинного пробоя.

• Сниженные прямой и обратный токи утечки повышают эффективность солнечной установки в сравнении с традиционными системами, использующими оборудование с диодами Шоттки.

• Корпус D²PAK позволяет осуществлять прямую замену обычных диодов Шоттки в корпусах для поверхностного монтажа

Доступность, корпус, цена

Интеллектуальные шунтирующие диоды SM74611 уже могут быть приобретены в промышленных объемах у авторизованных дистрибьюторов или непосредственно у TI. Приборы выпускаются в двухвыводных корпусах D²PAK с размерами 10.2 × 9 × 4.5 мм. Цена одного диода в партии из 1000 приборов установлена на уровне $1.50.
