Analog Devices представляет новый четырехканальный транслятор тактовых сигналов

Новый источник тактового сигнала снижает стоимость владения линейными платами для оптических транспортных сетей и линейных Ethernet-карт для передачи данных по оптическим и традиционным каналам

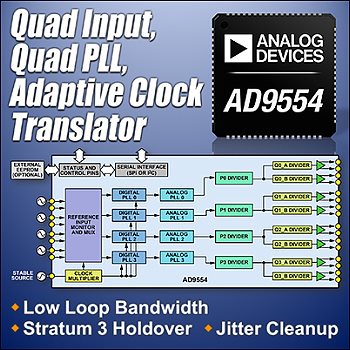

Analog Devices представила микросхему AD9554, предназначенную для работы в интерфейсных платах мультисервисных сетей. Прибор представляет собой адаптивный четырехканальный транслятор тактового сигнала с умножителем частоты, обеспечивающий очистку сигнала от джиттера и синхронизацию для различных систем, включая синхронные оптические сети (SONET/SDH). Наличие встроенного матричного коммутатора на входе повышает гибкость и уменьшает стоимость владения по сравнению с различными схемами синхронизации на неуниверсальных компонентах. Рассеивая мощность всего 940 мВт, AD9554 генерирует до восьми выходных тактовых сигналов в диапазоне частот от 430 кГц до 941 МГц, синхронизированных с четырьмя внешними опорными сигналами частотой от 2 кГц до 1 ГГц, имея при этом полосу пропускания контура автоподстройки всего 0.1 Гц. Четыре аналого-цифровых цепи фазовой автоподстройки частоты (ADPLL) снижают дрожание фазы на входе и уровень фазовых шумов, приходящих от внешних источников опорного сигнала. Цифровое управление фазовой автоподстройкой частоты (DPLL) и схема удержания частоты микросхемы AD9554 в течение длительного времени продолжают генерировать выходной тактовый сигнал с малым джиттером, даже в том случае, когда выходят из строя все входные опорные сигналы. Микросхема имеет возможность адаптивной синхронизации, благодаря чему пользователь может динамически изменять коэффициенты деления для DPLL, даже если они заблокированы.

Высокая степень интеграции микросхемы AD9554, возможность адаптивной синхронизации, а также алгоритм упаковки пакетов для OTN, реализованный в DPLL, могут снизить стоимость системы за счет упрощения схем тактирования и исключения процедуры программного управления. Джиттер выходного сигнала составляет 250 фс для диапазона 50 кГц – 80 МГц и 350 фс для диапазона 12 кГц – 20 МГц.

Ключевые особенности AD9554

• Отвечает требованиям по стабильности для GR-1244 Stratum 3 в режиме удержания частоты
• Плавное переключение источников опорной частоты практически без нарушения фазы выходного сигнала
• Адаптивное тактирование позволяет динамически подстраивать делители обратной связи при упаковке/распаковке пакетов OTN
• Архитектура с четырьмя контурами аналого-цифровой ФАПЧ:
  • Четыре входа опорной частоты (несимметричных или дифференциальных)
  • Восемь выходов (несимметричных или дифференциальных)
• Коммутационная матрица 4×4 позволяет с любого входа опорного сигнала управлять любым выходом
• Соответствует рекомендациям ITU-T G.823, ITU-T G.824, ITU-T G.825 и ITU-T G.8261, а также ITU-T G.8262
• Узкая полоса пропускания контура автоподстройки в 0.1 Гц гарантирует соблюдение группы требований SyncE стандарта ITU G.8262
