Компания GW Instek выпустила новую серию пробойных установок GPT-79600 (тестеров электробезопасности) с выходной мощностью до 100 ВА, разработанных специально для обеспечения высокой надежности. В линейке представлены 4 модели: GPT-79601, GPT-79612, GPT-79602, GPT-79603 с различной функциональностью для самых разнообразных приложений.

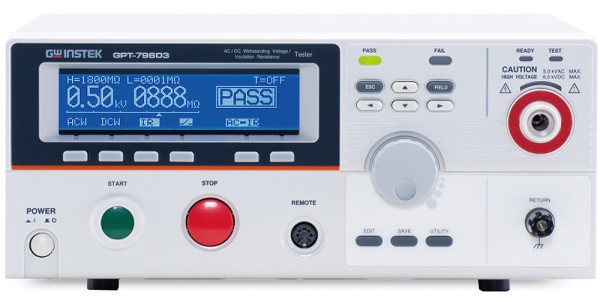

Установка GPT-79603 является комплексной («3 в 1») и позволяет выполнять испытания в 3-х различных режимах: тест на пробой переменным напряжением (AC) до 5 кВ/ 20 мА, тест на пробой постоянным напряжением (DC) до 6 кВ/ 6 мА, измерение сопротивления изоляции до 2 ГОм (DC) испытательным напряжением 50/ 100/ 250/ 500/ 1000 В (фикс. значения).
Модель GPT-79602 имеет функциональность «2 в 1»: тест на пробой переменным и постоянным напряжением (ACW/DCW). Модель GPT-79612 имеет также функциональность «2 в 1»: тест на пробой переменным напряжением (ACW) и измерение сопротивления изоляции (Riso). У GPT-79601 только одна функция – это испытание на пробой переменным напряжением (ACW).

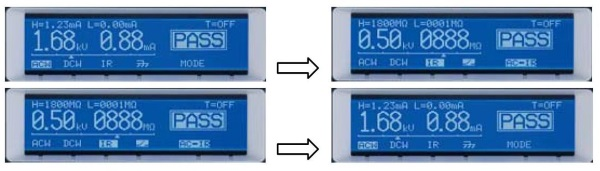

Новинки, кроме GPT-79601 и GPT-79602, имеют удобную функцию автоматического последовательного запуска двух режимов измерений (без дополнительного нажатия на кнопку старт): тест на пробой - измерение сопротивления изоляции, и наоборот.
Ранее пробойные установки с номиналом Pвых = 100 ВА были представлены только одной моделью GPI-826 оснащенной двумя режимами - ACW/ IR. С выходом новинок появилась возможность выбрать модель с таким набором режимов и функций, который наиболее полно удовлетворяет запросам клиента – из 4-х вариантов исполнения:
|
Модель
|
Тест U перем.
|
Тест U пост.
|
R изол.
|
Вых. мощность
|
Замена
|
|
GPT-79601
|
+
|
100 ВА
|
-
|
||
|
GPT-79602
|
+
|
+
|
100 ВА
|
-
|
|
|
GPT-79612
|
+
|
+
|
100 ВА
|
GPI-826
|
|
|
GPT-79603
|
+
|
+
|
+
|
100 ВА
|
-
|
При производстве выходных каскадов применены модернизированные усилители с технологией ШИМ (PWM) и максимальной выходной мощностью до 100 ВА для минимизации влияния флуктуаций напряжения питания на выходное U тестовое. В новинках использована комбинация программно-аппаратных решений и режимов для повышения безопасности оператора при выполнении тестов.
- режим «Самопроверка» (выполняется каждый раз при включении установки с целью контроля исправности всех блоков и узлов)
- режим «Zero Crossing» (функция формирования синусоиды выходного напряжения от нулевой линии для исключения резких скачков выходного напряжения/ surge voltage)
- режим «Отсечка» (Uвых автоматически «обрезается» в течении 150 мкс при обнаружении его отклонений от нормального состояния или при достижении верхнего или нижнего порогового значения в ходе тестирования).
Для защиты обслуживающего персонала от опасного напряжения по завершении тестирования установки автоматически разряжают подключенный объект для снятия с выхода опасного потенциала за время ~200 мс. Для повышения безопасности предусмотрен съемный твердотельный ключ для внутренней блокировки (interlock key), который предотвращает срабатывание установки при непреднамеренной активации органов управления. Только при его подключении к разъему «I/O» установка будет доступна для манипуляций и выполнения тестов.
Пробойные установки имеют простой и удобный интерфейс управления, оснащены графическим ЖК-дисплеем высокого разрешения, что позволяет оператору управлять установкой, легко настраивать режимы и параметры, получать визуальную информацию для анализа и интерпретации результатов теста. Испытания электрической прочности выполняются стабилизированным испытательным напряжением с обеспечением высокого измерительного разрешения.
На передней панели установки размещен аналоговый интерфейс для подключения выносного пульта удаленного управления (ответный штекер в комплекте). На задней панели имеется сигнальный разъем цифрового ввода/вывода для управления установкой (I/O). Каждая модель имеет 3, 2 или 1 ячейку (в зависимости от модели) внутренней памяти для записи и вызова профилей настроек.
Серия удовлетворяет самым современным стандартам испытаний безопасности при тестировании электронных устройств и компонентов (в т.ч. IEC, EN, UL, CSA, GB, JIS и др.).
Основные возможности и функциональность GPT-79600:
- Макс. функциональность «3 в 1»: AC/ DC/ IR (GPT-79603), Рвых до 100 ВА
- Микропроцессорное управление, высокая стабильность Uтеста, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
- Испытание переменным напряжением до 5 кВ (частота 50/60 Гц)
- Испытание постоянным напряжением до 6 кВ (GPT-79602/GPT-79603)
- Измерение сопротивления изоляции (GPT-79612/GPT-79603)
- Разрешение: 10 мкА - по току, 10 В – по напряжению
- Отключение нагрузки при установке высоковольтного напряжения, регулировка Uвых в ходе теста, детектор токов утечки
- Клавиши прямого выбора режимов (быстрота и удобство настроек)
- Режимы тестирования: « Ручной»/ «Авто» (таймер)
- Графический матричный дисплей с подсветкой (240×48)
- Световая и звуковая индикация (состояние, результат теста)
- Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов.)
- Память: 3 ячейки для записи профилей (GPT-79603)
Сферы применения и целевые задачи использования:
- промышленное производство электротехнической продукции, выходной и допусковый контроль
- тестирование информационно-технологического оборудования и устройств связи
- испытания на соответствие нормам (стандартам) и сертификация готовых электротехнических изделий, ЭУ
- диагностика и тестирование электропитающих кабелей (силовая кабельная продукция)
- испытание изоляции ЭУ и электропотребителей бытового назначения
- испытания медицинского оборудования
