Преобразуйте ШИМ в точное выходное напряжение без пульсаций, задержек и вспомогательного ПО

Linear Technology представила четырехканальную микросхему, преобразующую 12-, 10- или 8-битные сигналы ШИМ в выходное напряжение ЦАП, стабильность которого определяется источником опорного напряжения с температурным коэффициентом 10 ppm/°C. Микросхемы LTC2645 менее чем за 8 мкс с 12-битной точностью преобразуют входной сигнал ШИМ стабильное буферизованное напряжение, не имеющее пульсаций и задержек, обычно присущих схемам с аналоговыми фильтрами. LTC2645 предоставляет простое решение для точной установки и настройки четырех уровней напряжения, не требующее написания ни одной строчки кода. Выпускаемая в небольшом 16-выводном корпусе MSOP, микросхема идеально подойдет для схем смещения, калибровки, установки уровней, регулировки источников питания, а также для оптоизолированных устройств передачи данных в таких приложениях, как промышленная автоматика, управление процессами по токовой петле 4-20 мА, измерительные приборы, тестовое оборудование и оптические модули. Предлагается также двухканальная версия микросхемы, получившая обозначение LTC2644, и доступная в 12-выводном корпусе MSOP.

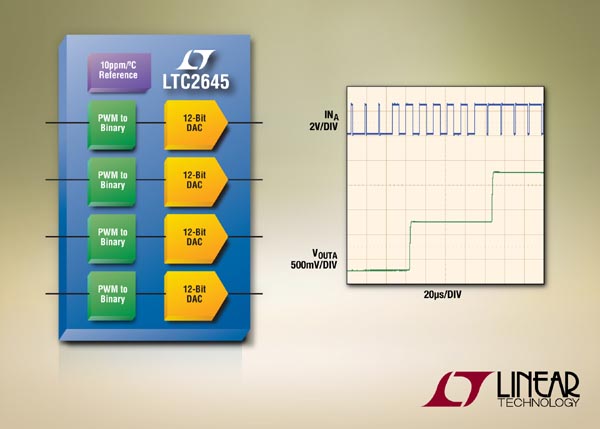

LTC2645 измеряет период и длительность импульсов входного сигнала ШИМ и обновляет информацию ЦАП по переднему фронту каждого импульса. Частота входных импульсов может лежать в диапазоне диапазоне от 30 Гц до 100 кГц. Вывод микросхемы IDLSEL позволяет перевести выходы в пассивное состояние при нулевом или высоком уровне сигнала, в режим ожидания с высокоимпедансным состоянием выходов, или сохранять предыдущее состояние, независимо от состояния входов ШИМ. Этот удобный режим имеет преимущества перед использованием аналоговых фильтров, которые требуют постоянной генерации импульсов ШИМ. Каждый rail-to-rail выход ЦАП способен отдавать ток до 5 мА при напряжении питания 3 В, или 10 мА при напряжении 5 В, обеспечивая полномасштабный выход, равный либо 2.5 В при использовании внутреннего источника опорного напряжения с температурным коэффициентом 10 ppm/°C, либо опорному напряжению при использовании внешнего источника.

LTC2645 работает от одного источника питания с напряжением от 2.7 В до 5.5 В. Диапазон напряжений на входах ШИМ – от 1.71 В до 5.5 В. Микросхема потребляет всего 4 мА при напряжении питания 3 В, а в режиме ожидания с высокоимпедансными выходами ток потребления становится менее 1 мкА.

LTC2645 предлагаются в 12-, 10- или 8-битных версиях в вариантах для работы в коммерческом, промышленном и автомобильном (от –40 °C до +125 °C) диапазонах температур. Цены за экземпляр LTC2645-12 при заказе 1000 шт. начинаются от $3.95. Оценочная плата DC2197A для семейства LTC2645 поддерживается программной системой разработки Linduino. Возможно также использование демонстрационной платы DC2026.

Сводка основных характеристик LTC2645

• Преобразование импульсов ШИМ в постоянное напряжение, выполняемое без задержек;
• Установка и обновление выходного напряжения за 8 мкс;
• Диапазон частот ШИМ от 100 кГц до 30 Гц;
• Интегральная нелинейность не более ±2.5 LSB, дифференциальная – не более ±1 LSB;
• Гарантированная монотонность;
• Внутренний или внешний источник опорного напряжения, выбираемый с помощью специального вывода микросхемы;
• Диапазон напряжений питания от 2.7 В до 5.5 В;
• Диапазон напряжений входов ШИМ от 1.71 В до 5.5 В;
• Низкое потребление тока: 4 мА при напряжении питания 3 В, менее 1 мкА в режиме ожидания;
• Диапазон рабочих температур от –40 °C до 125 °C;
• Миниатюрный 16-выводной корпус MSOP размером 4.9 × 4 мм.
