Texas Instruments LM74610-Q1

Первое в отрасли решение с нулевым током потребления для защиты от переполюсовки питания промышленных электроинструментов и устройств автоэлектроники

Texas Instruments (TI) представила первый в отрасли контроллер интеллектуальных диодов с нулевым током потребления, способный обеспечить намного бóльшую эффективность, чем диоды Шоттки или p-канальные MOSFET. Благодаря низкому потреблению мощности и компактности законченного решения микросхема LM74610-Q1 хорошо подойдет для защиты от обратной полярности подключения питания сильноточных промышленных электроинструментов и устройств автомобильной электроники.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Texas Instruments - LM74610-Q1

В LM74610-Q1 реализована уникальная архитектура плавающей земли, моделирующая поведение диода с нулевым током утечки на землю. В паре с n-канальным MOSFET CSD17313Q2Q1 из выпускаемого TI семейства NexFET новый контроллер при последовательном подключении к источнику питания образует функциональный аналог диодного выпрямителя, разряжающего затвор MOSFET при неправильной полярности входного напряжения. LM74610-Q1 может использоваться также в комбинации с двумя источниками питания для выполнения функции «ИЛИ» в системах с резервированием.

Основные особенности и преимущества LM74610-Q1

  • Нулевой ток потребления увеличивает время работы батарей.
  • Внешний n-канальный MOSFET позволяет создавать масштабируемые решения для различных уровней токов.
  • Допустимое обратное напряжение 45 В гарантирует надежную работу в устройствах автомобильной электроники.
  • Соответствие требованиям стандарта автоэлектроники AEC-Q100 с устойчивостью к электростатическим разрядам напряжением до 4 кВ.

Для использования в качестве выпрямителя в автомобильных и промышленных генераторах переменного тока TI предлагает контроллер интеллектуальных диодов LM74670-Q1 с допустимым током затвора 70 мкА – бóльшим, чем у LM74610-Q1, – что позволяет обрабатывать сигналы переменного тока с частотой до 300 Гц.

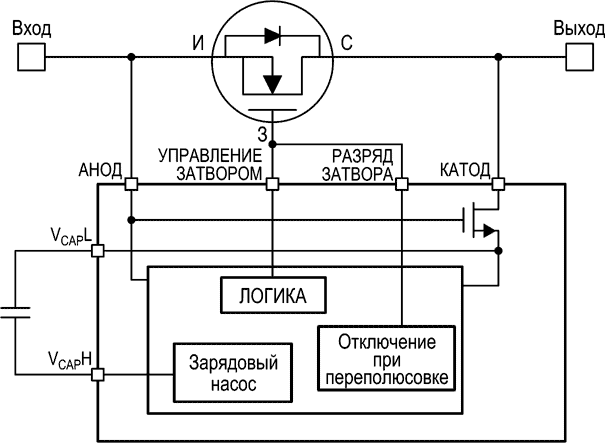

Функциональная схема контроллера LM74610-Q1
Функциональная схема контроллера LM74610-Q1.

Базовый проект системы питания для ADAS

С сайта TI можно загрузить описание базового проекта PMP10652.1 – 30-ваттного контроллера питания для многокамерной системы кругового наблюдения ADAS, управляемой центральным процессором. В проекте используются, в частности, контроллер LM74610-Q1 и 3-амперный синхронный DC/DC преобразователь LM53603-Q1, обеспечивающие защиту от переполюсовки питания и повышенного напряжения в соответствии с требованиями, предъявляемыми к устройствам автоэлектроники.

Оценочный модуль PMP10652.1 с контроллером LM74610-Q1
Оценочный модуль PMP10652.1 с контроллером LM74610-Q1.

Доступность, корпуса и цены

Контроллеры LM74610-Q1 серийно выпускаются в 8-выводных корпусах VSSOP с размерами 5 × 1.1 мм, и в партиях из 1000 приборов могут быть приобретены у TI или у авторизованных дистрибьюторов компании по цене $1.25 за штуку. Также доступен для заказа оценочный модуль PMP10652.1, с помощью которого можно исследовать особенности микросхемы LM74610-Q1.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: TI's smart diode controller realizes the power of zero
