Diodes представляет новую микросхему для защиты одноэлементных литий-ионных и литий-полимерных аккумуляторов

Компания Diodes представила микросхему AP9214L, специально разработанную для защиты одноэлементных литий-ионных и литий-полимерных аккумуляторов, используемых в смартфонах, камерах и аналогичном портативном электронном оборудовании. Устройство адресовано производителям защитных модулей аккумуляторов, встраиваемых в батарейные блоки. Выполняемый микросхемой точный контроль параметров аккумулятора обеспечивает их безопасный заряд и разряд, увеличивая срок службы и сводя к минимуму потери энергии.

В микросхему AP9214L интегрирована схема защиты на сдвоенном N-канальном MOSFET с общим стоком, который может быть быстро выключен в случае выхода за допустимые границы зарядного напряжения и тока, или при обнаружении короткого замыкания нагрузки. Стабильные в диапазоне температур характеристики прибора обеспечивают прецизионное измерение напряжения, значение которого может быть установлено с высокой точностью в соответствии с требованиями конкретного приложения. Встроенные цепи формирования фиксированной задержки реакции на нарушения штатных режимов работы сокращают количество необходимых внешних компонентов.

Типовая схема включения AP9214L.

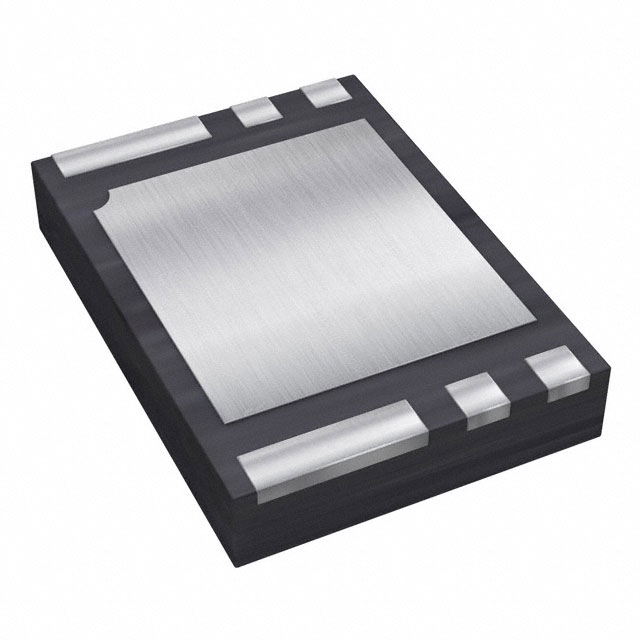

Благодаря низкому току потребления, типовое значение которого при температуре +25 °C равно 3.0 мкА, и сверхмалому сопротивлению открытого канала MOSFET с типовым значением 13.5 мОм, AP9214L обеспечивает существенную экономию энергии. В режиме отключения ток потребления снижается еще больше и составляет 0.1 мкА. Используемая в производстве приборов высоковольтная КМОП технология гарантирует устойчивость микросхемы к броскам напряжения до 30 В. Сверхнизкий профиль корпуса DFN2535-6 с максимальной высотой 0.6 мм позволяет использовать AP9214L в тонких модулях защиты аккумуляторов.
