TI представляет высокочастотный 10-амперный DC/DC преобразователь с рекордной для отрасли удельной мощностью

Texas Instruments TPS54A20

Ультра миниатюрный понижающий преобразователь SWIFT создан на базе уникальной топологии, позволяющей учетверить плотность тока

Texas Instruments (TI) представила первый в отрасли 12-вольтовый, 10-амперный понижающий преобразователь с последовательными бутстрепными конденсаторами и рабочей частотой 10 МГц, в котором достигнута плотность тока более 50 А/см3, что в четыре раза превышает аналогичный параметр любых других доступных сегодня компонентов или решений для управления 12-вольтовым питанием. Реализованная в микросхеме TPS54A20 уникальная топология SWIFT синхронного DC/DC преобразователя позволяет ей работать на частотах вплоть до 5 МГц на фазу без использования специальных магнитных материалов и сложных полупроводниковых приборов, которые могут потребоваться разработчикам для приложений с входным напряжением от 8 до 14 В и выходным током 10 А. Используя этот преобразователь совместно с предлагаемым TI онлайн инструментарием WEBENCH Power Design, инженеры смогут быстрее вывести свои изделия на рынок источников питания для телекоммуникационного и сетевого оборудования.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

exas Instruments - TPS54A20

Модуль TPS54A20 имеет уникальную двухфазную топологию с последовательным конденсатором, объединяющую схему на переключаемых конденсаторах с многофазным понижающим преобразователем. Эта емкостная технология преобразования обеспечивает большой КПД на высоких частотах и позволяет до семи раз уменьшить размеры конечного решения по сравнению с обычными преобразователями.

Типовая схема включения TPS54A20

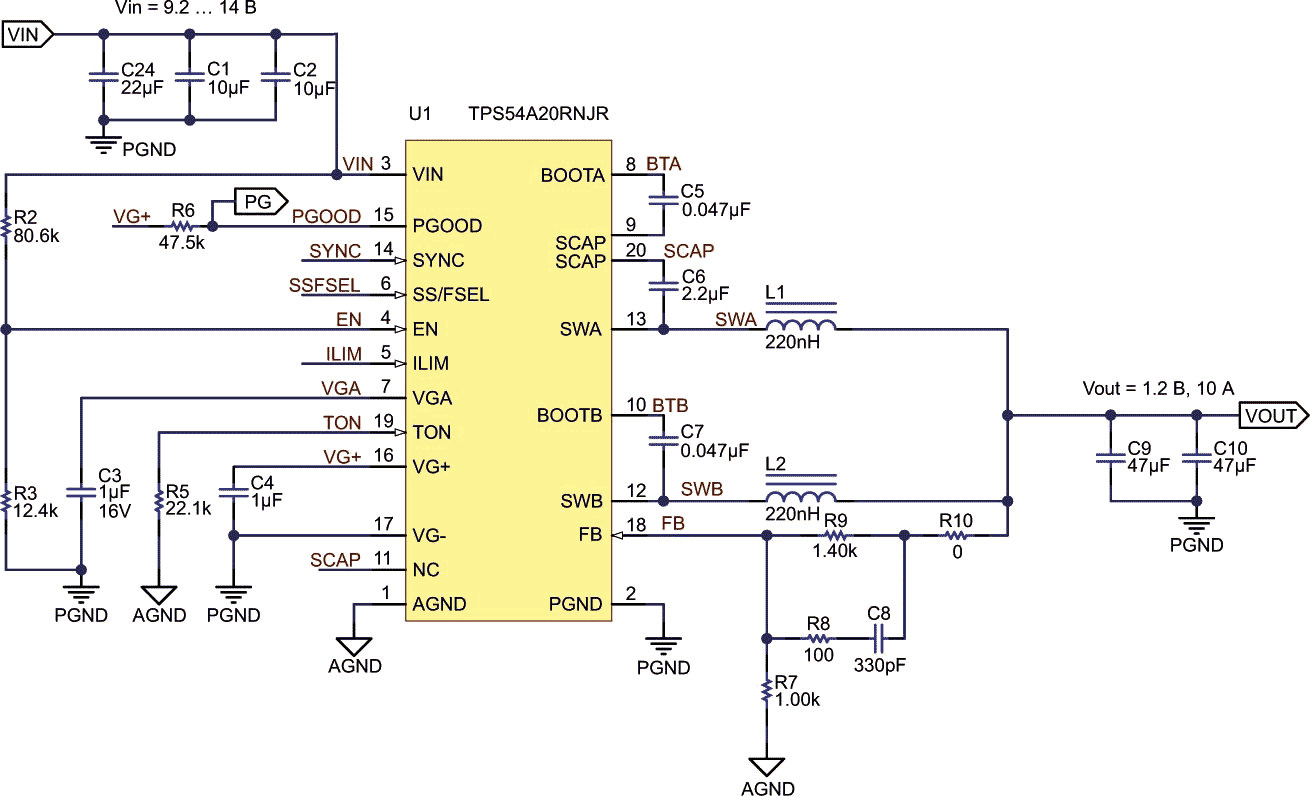

Типовая схема включения TPS54A20.

Основные особенности и преимущества TPS54A20

  • Миниатюрное решение:
    Модификация HotRod небольшого безвыводного корпуса QFN и недорогие малогабаритные катушки индуктивности на рабочие частоты от 2 до 5 МГц дают возможность разместить преобразователь на площади 131 мм2, что вдвое меньше площади аналогичных 500-килогерцовых DC/DC преобразователей.

  • Низкий профиль:
    Высота менее 2 мм, уменьшенные площадь и вес, сокращенное число необходимых внешних компонентов позволяют размещать крошечные 10-амперные регуляторы напряжения на обратной стороне печатной платы, предоставляя инженерам все преимущества малых размеров TPS54A20 при использовании в промышленных серверах и других приложениях с ограниченным объемом.

  • Высокая рабочая частота:
    Равное 14 нс минимальное время открывания ключей позволяет использовать преобразователь на частотах 4, 7 и 10 МГц без падения КПД или роста уровня электромагнитных излучений.
Конструкция корпуса HotRod QFN

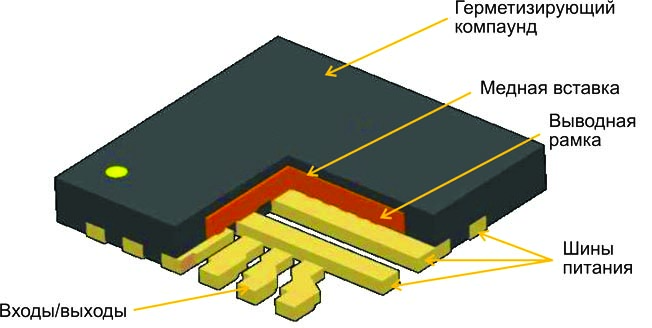

Конструкция корпуса HotRod QFN.

Доступность, корпуса и цены

DC/DC преобразователь уже готов к поставке в промышленных объемах фирмой TI и ее авторизованными дистрибьюторами. TPS54A20 предлагается в 20-контактном корпусе со сниженным тепловым сопротивлением HotRod QFN с размерами 3.5 × 4 × 1 мм по цене $3.25 за штуку в партиях от 1000 приборов. Разработчики могут заказать оценочный модуль 4-мегагерцового, 10-амперного синхронного двухфазного преобразователя TPS54A20EVM-770, а также загрузить динамические PSpice модели.

Оценочный модуль синхронного двухфазного преобразователя TPS54A20EVM-770
Оценочный модуль синхронного двухфазного преобразователя

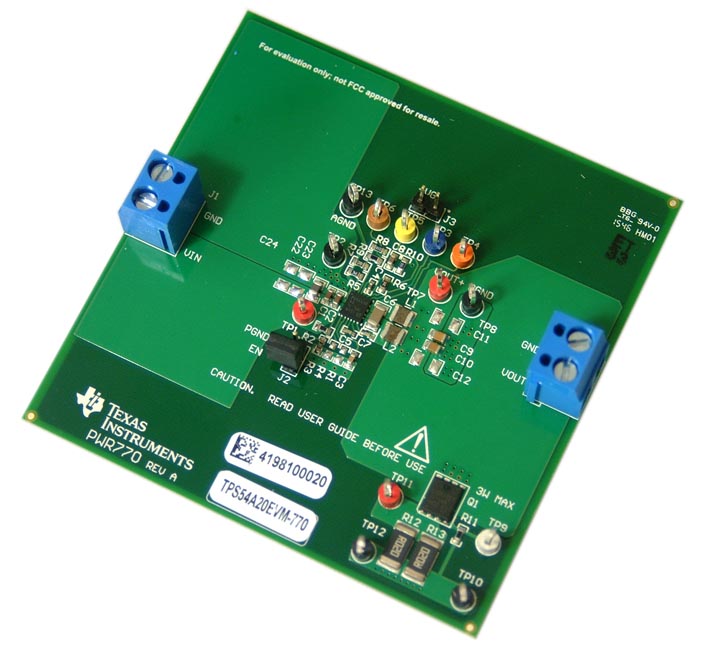

TPS54A20EVM-770.

Перевод: А.М. Прокопьев по заказу РадиоЛоцман

На английском языке: TI unveils industry's highest power density 12-V, 10-A, 10-MHz DC/DC converter
