Linear Technology начала производство сверхпрецизионных 32-битных аналого-цифровых преобразователей (АЦП) последовательных приближений LTC2508-32. Для многих высокоточных приложений, включая устройства выборки данных, системы управления производственными процессами и медицинское оборудование, требуется сочетание высокой скорости и высокой точности преобразования. Нередко это достигается путем использования в одной системе дельта-сигма АЦП высокого разрешения и высокоскоростного АЦП последовательных приближений. LTC2508-32 позволяет упростить конструкции таких гибридных систем АЦП, одновременно обеспечивая 32-битный малошумный выходной сигнал, подвергнутый цифровой фильтрации, и 14-битный сигнал 1 Мбит/с с нулевой относительной задержкой. Ввиду того, что сигналы на обоих выходах формируются одним и тем же 32-битный ядром аналого-цифрового преобразователя, высокая скорость и высокая точность остаются хорошо согласованными, независимо от изменений рабочей температуры, напряжения питания и иных внешних факторов. В отличие от традиционных решений, использующих два различных несогласованных АЦП, уникальная комбинация точности и скорости микросхемы LTC2508-32 позволяет намного улучшить характеристики системы, одновременно уменьшив ее размеры и сократив количество компонентов.
LTC2508-32 будет хорошим выбором для приложений, требующих одновременно высокой точности измерений и большой скорости отслеживания изменений входного сигнала. Исключительная линейность с гарантированной ошибкой не более 3.5 ppm в сочетании с динамическим диапазоном 145 дБ позволяют выполнять прецизионные измерения даже в присутствии шумов. Синхронно с этим сигналом на другом выходе формируется высокоскоростной поток данных 1 Мбит/с, содержащий 14-битное представление входного дифференциального сигнала и 8-битное представление его синфазной составляющей, позволяющий реализовать сложные схемы контура управления с механизмами раннего обнаружения. Дополнительное повышение точности системы и упрощение схемы предварительного формирования сигнала происходят за счет прямой дискретизации входного сигнала в полном динамическом диапазоне с уровнем подавления синфазной составляющей более 120 дБ.
 |

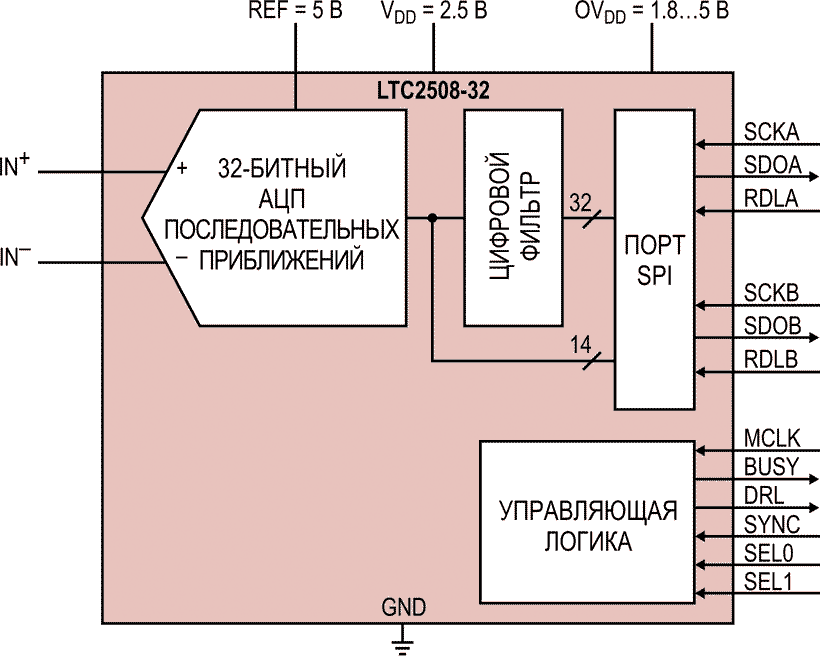

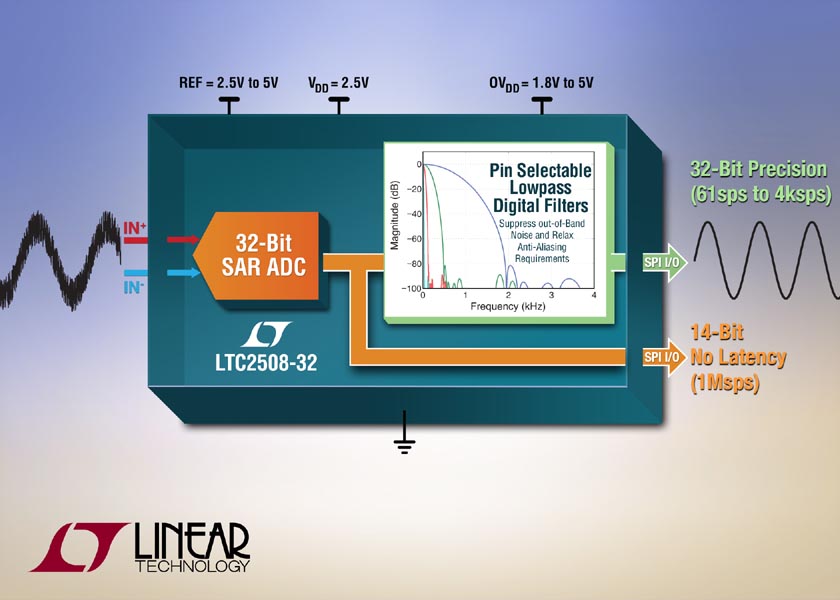

| Функциональная схема LTC2508-32. |
Для оптимизации шумовых характеристик и полосы пропускания прецизионного 32-битного выходного сигнала в состав LTC2508-32 включен конфигурируемый цифровой фильтр, расширяющий динамический диапазон до максимального значения 145 дБ при 61 выборке в секунду. Интегрированный цифровой фильтр обеспечивает уровень подавления внеполосных шумов не менее 80 дБ, снижая требования к аналоговому антиалайзинговому фильтру и существенно упрощая систему. Кроме того, сниженная скорость вывода данных на выходе цифрового фильтра облегчает обмен с медленными процессорами.
При напряжении источника питания 2.5 В микросхема LTC2508-32 рассеивает мощность 24 мВт. АЦП выпускается серийно в 24-выводном корпусе DFN площадью 7 × 4 мм. В партиях из 1000 приборов цена одной микросхемы начинается от $8.95. Образцы и демонстрационные платы могут быть заказаны на сайте Linear Technology или в местных офисах продаж компании.
Сводка основных характеристик LTC2508-32
- Типовое значение интегральной нелинейности ±0.5 ppm;
- Типовой динамический диапазон 145 дБ (при 61 выб/c);
- Типовой динамический диапазон 131 дБ (при 4 Квыб/c);
- Гарантированное разрешение 32 бита без пропуска кодов;
- Конфигурируемый синхронизированный цифровой фильтр
- Снижает требования к антиалайзинговому фильтру;
- 32-битный АЦП последовательных приближений с двумя выходами:
- Малошумный 32-битный выход сигнала, подвергнутого цифровой фильтрации;
- 14-битный выход дифференциального сигнала + 8-битный выход синфазной составляющей с нулевой относительной задержкой и скоростью 1 Мбит/с;
- Широкий диапазон входных синфазных напряжений;
- Совместимый с SPI последовательный интерфейс, поддерживающий уровни сигналов от 1.8 В до 5 В;
- Низкая мощность потребления: 24 мВт при 1 млн. выборок в секунду;
- 24-выводной корпус DFN с размерами 7 × 4 мм.
