Linear Technology анонсировала ультрамалошумящий LDO регулятор для особо чувствительных приложений

Linear Technology LT3045

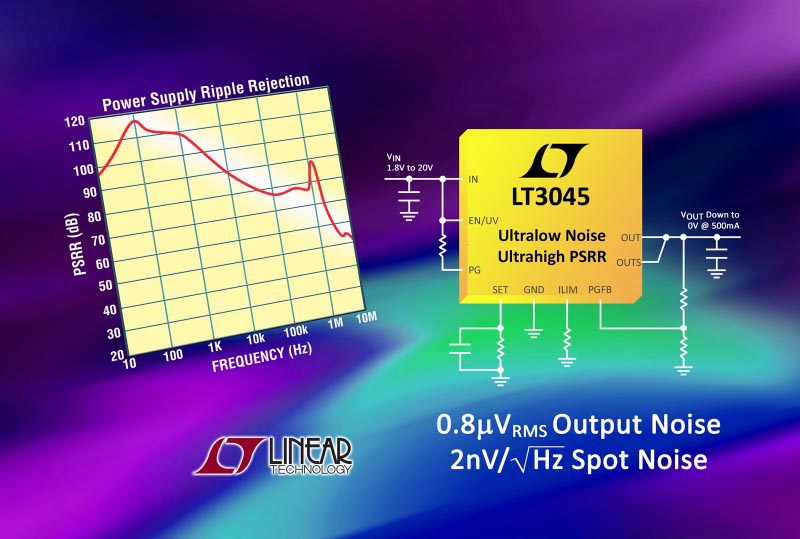

Linear Technology объявила о выпуске ультрамалошумящего LDO регулятора LT3045 с ультравысоким подавлением пульсаций питания (PSRR) – более сильноточного аналога широко распространенного 200-миллиамперного LDO стабилизатора LT3042. Уникальная конструкция микросхемы LT3045 обеспечивает ультранизкий точечный шум 2 нВ/√Гц на частоте 10 кГц и суммарные шумы 0.8 мкВ с.к.з. в широкой полосе частот от 10 Гц до 100 кГц. Прибор имеет исключительные характеристики подавления пульсаций питания, как на низких, так и на высоких частотах. Низкочастотное значение PSRR в полосе до 10 кГц превышает 90 дБ, а на высокой частоте 2.5 МГц PSRR превышает 70 дБ, чем надежно подавляется шумы и выбросы входных источников питания. В LT3045 используется запатентованная Linear Technology архитектура LDO стабилизаторов – прецизионный источник опорного тока, за которым следует высококачественный буфер с единичным усилением, независимо от выходного напряжения поддерживающие практически постоянные значения качества стабилизации, полосы пропускания, шумов и PSRR. Кроме того, такая архитектура позволяет включать несколько LT3045 параллельно, чтобы еще больше снизить шумы, увеличить выходной ток и улучшить распределение тепла по печатной плате.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Linear Technology - LT3045

При максимальном токе нагрузки 500 мА падение напряжения на микросхеме LT3045 составляет 260 мА во всем расширенном диапазоне входных напряжений от 1.8 В до 20 В. Выходное напряжение от 0 В до 15 В поддерживается с высокой точностью ±2% при любых допустимых изменениях входного напряжения, тока нагрузки и температуры. Широкие диапазоны входных и выходных напряжений нового устройства, большая полоса пропускания, высокий уровень PSRR и ультранизкие шумы идеальны для питания различных чувствительных к шумам приложений, в частности, схем ФАПЧ, управляемых напряжением генераторов, смесителей, малошумящих усилителей, измерительных схем, медицинских приложений, таких как визуализация и диагностика, прецизионных источников питания и пострегуляторов для импульсных преобразователей.

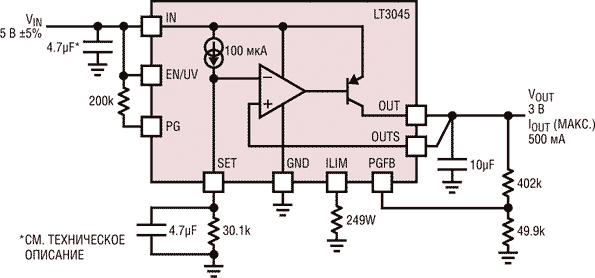

Типовая схема включения LT3045
Типовая схема включения LT3045.

Для работы LT3045 требуется миниатюрный недорогой керамический выходной конденсатор емкостью 10 мкФ, оптимизирующий устойчивость и переходные характеристики. С помощью единственного внешнего резистора задается порог ограничения тока с точностью ±10% в полном диапазоне температур. Конденсатор, подключенный к выводу SET, снижает уровень выходных шумов и одновременно поддерживает функцию мягкого запуска, подавляя выбросы выходного напряжения при включении устройства. Кроме того, регулятор имеет внутренние цепи защиты от обратной полярности подключения батареи и обратного тока, следящий ограничитель тока нагрузки и схему теплового отключения с гистерезисом. Возможность быстрого запуска полезна в случае, когда используется конденсатор SET большой емкости, а флаг «Питание в норме» с программируемым порогом сообщает внешнему контроллеру, что схема вошла в режим стабилизации выходного напряжения.

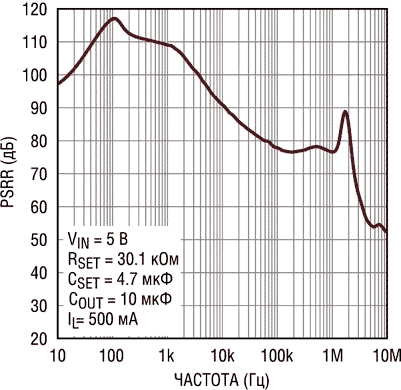

Зависимость коэффициента подавления пульсаций питания (PSRR) от частоты
Зависимость коэффициента подавления пульсаций
питания (PSRR) от частоты.

LT3045 выпускаются в 10-выводных корпусах DFN размером 3 × 3 мм со сниженным тепловым сопротивлением и в компактных 12-выводных корпусах MSOP. Микросхемы в корпусах DFN совместимы по выводам с LT3042. Микросхемы групп E и I с диапазоном рабочих температур от –40 °C до 125 °C имеются на складе компании. Планируемый к выпуску регулятор группы H будет рассчитан на температурный диапазон от –40 °C до 150 °C. Цены в партиях из 1000 приборов начинаются от $2.80 за одну микросхему группы E.

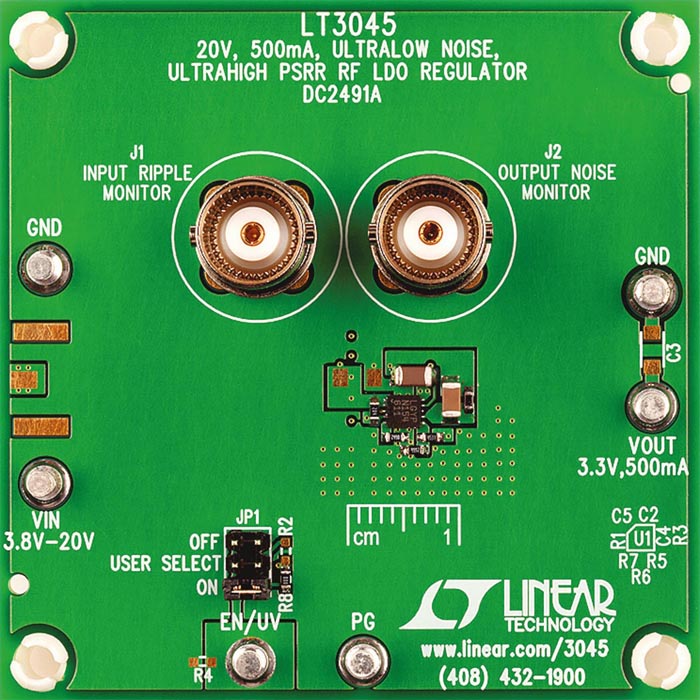

Демонстрационная схема DC2491A с LDO стабилизатором LT3045
Демонстрационная схема DC2491A с LDO стабилизатором LT3045.

Сводка основных характеристик и особенностей LT3045

  • Сверхнизкое среднеквадратичное значение шумов: 0.8 мкВ с.к.з. (в диапазоне частот от 10 Гц до 100 кГц);
  • Ультранизкий точечный шум: 2 нВ/√Гц на частоте 10 кГц;
  • Ультранизкий коэффициент подавления пульсаций питания:
    • более 90 дБ на частотах до 10 кГц,
    • более 70 дБ на частотах до 2.5 МГц;
  • Выходной ток 500 мА;
  • Широкий диапазон входных напряжений: 1.8 В … 20 В;
  • Улучшение шумовых характеристик и подавления пульсаций питания с помощью одного конденсатора;
  • Ток через вывод программирования SET 100 мкА, начальная точность ±1%;
  • Выходное напряжение, программируемое одним резистором;
  • Широкая полоса пропускания: 1 МГц;
  • Программируемый порог ограничения тока;
  • Низкое падение напряжения: 260 мВ;
  • Диапазон выходных напряжений от 0 В до 15 В;
  • Флаг «Питание в норме» с программируемым порогом;
  • Возможность быстрого включения;
  • Точные пороги на выводах блокировки при пониженном напряжении и включения;
  • Возможность параллельного включения нескольких приборов для снижения уровня шумов и увеличения выходного тока;
  • Внутреннее прогрессирующее ограничение тока;
  • Минимальная емкость выходного конденсатора: 10 мкФ, керамический;
  • Защита от обратных токов и неправильной полярности подключения батареи;
  • 12-выводной корпус MSOP и 10-выводной DFN с размерами 3 × 3 мм.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: 20V, 500mA LDO with Ultralow (0.8μVRMS) Noise & 76dB PSRR at 1MHz Powers Noise-Sensitive Applications
