Analog Devices анонсирует 32-битный АЦП последовательных приближений с линейностью 0.5 ppm и динамическим диапазоном 148 дБ

Linear Technology LTC2500-32 LTC2508-32 LTC2512-24

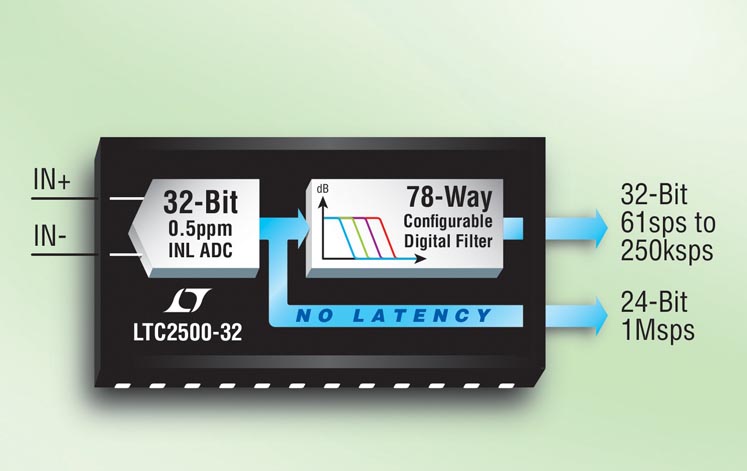

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, анонсирует ультрапрецизионный 32-битный АЦП последовательных приближений LTC2500-32. Сочетая высокую точность и скорость запатентованной Linear Technology архитектуры АЦП последовательных приближений с интегрированными универсальными цифровыми фильтрами, позволяющими оптимизировать ширину спектра сигнала и упростить требования к антиалайзинговым фильтрам, LTC2500-32 предоставляет возможности нового подхода к приложениям высокоточных измерений. Результаты преобразований, выполняемых LTC2500-32, отображаются одновременно на двух выходах. На первом малошумящем выходе с цифровой фильтрацией сигнал имеет 32-битное разрешение с динамическим диапазоном, достигающим 148 дБ. 32-битный код, без конвейерной задержки появляющийся на втором выходе с частотой 1 Мвыб/с, содержит 24 битное представление разности напряжений на входах АЦП и 7 битное представление синфазного входного напряжения. Выход без конвейерной задержки внутренне точно согласован с выходом высокого разрешения, чем исключаются несоответствие и дрейф, типичные для приложений, в которых для контроля целостности сигнала требуется дополнительный более быстрый АЦП, работающий параллельно с прецизионным АЦП. Широкий диапазон синфазных входных напряжений и высокий коэффициент их подавления позволяют использовать LTC2500-32 для измерений при различных уровнях смещения, упрощая конфигурацию цепи обработки аналоговых сигналов. Каждый из двух выходов обеспечивает высокоточное представление разности напряжений, приложенных между двумя входными выводами.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Благодаря исключительно низкой плотности шумов микросхемы LTC2500-32, ее динамический диапазон равен 148 дБ при 61 выб/с и 104 дБ при 1 Мвыб/с. Помимо низких шумов, LTC2500-32 отличается непревзойденной линейностью с типовым значением 0.5 ppm и гарантированным 2 ppm, а также ничтожно малым дрейфом усиления и смещения в широких диапазонах температур. Совокупность этих характеристик позволяет выполнять высокоточные измерения в сильно зашумленных средах, например, в системах промышленной автоматизации. Интегрированный конфигурируемый цифровой фильтр может иметь семь видов и 13 коэффициентов передискретизации, предоставляя пользователям высокий уровень гибкости и компромиссное сочетание полосы пропускания, характеристик и шумовых параметров фильтра для каждого приложения.

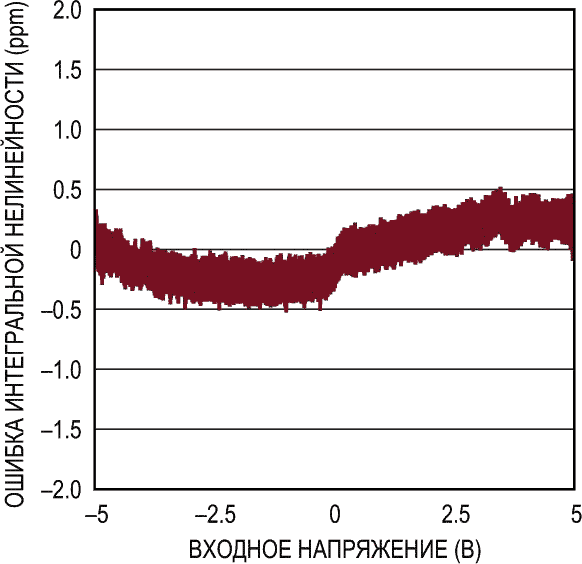

Зависимость интегральной нелинейности от выходного кода
Зависимость интегральной нелинейности от
выходного кода.

Микросхема LTC2500-32 пополнила семейство ультрапрецизионнных АЦП последовательных приближений, в которое входят также оптимизированная для приложений обработки данных 32-битная микросхема LTC2508-32 с цифровой фильтрацией выходного сигнала, и 24-битный АЦП LTC2512-24, содержащий цифровые фильтры, оптимизированные для обработки сигналов в приложениях, требующих гладкой частотной характеристики. LTC2512-24 и LTC2508-32 обеспечивают 14-битный выходной код без конвейерной задержки, необходимый для контроля целостности сигнала, и четыре коэффициента передискретизации, дающих возможность обменивать полосу пропускания на динамический диапазон. LTC2500-32 отличается более широким выбором типов фильтров и коэффициентов передискретизации.

В настоящее время доступны версии LTC2500-32, предназначенные для использования в коммерческом и промышленном (–40 °C … 85 °C) диапазонах температур. Цены, установленные для партий из 1000 приборов, начинаются от $35.95 за одну микросхему. В местных офисах продаж или на сайте Linear Technology можно приобрести оценочную плату DC2222A для семейства АЦП последовательных приближений LTC2500.

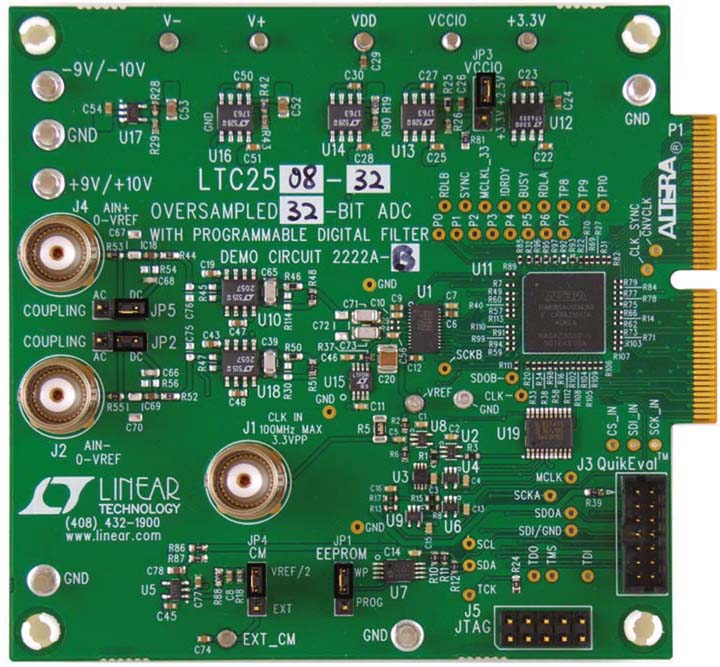

DC2222A - демонстрационная плата для АЦП LTC2500-32
DC2222A – демонстрационная плата для АЦП LTC2500-32.

Сводка основных характеристик LTC2500-32

  • Отношение сигнал/шум 104 дБ при 1 Мвыб/с;
  • 32-битный АЦП последовательных приближений с двумя выходами:
    • 32-битный выход с цифровой фильтрацией и низким уровнем шумов;
    • 24-битный выход дифференциального сигнала плюс 7-битный выход синфазного сигнала со скоростью выборки 1 Мвыб/с и индикацией выхода за пределы диапазона измерений;
  • Конфигурируемый цифровой фильтр с синхронизацией;
  • 7 типов фильтров: Sinc 1, Sinc 2, Sinc 3, Sinc 4, Spread-Sinc, полосовой, усредняющий;
  • Широкий диапазон входных синфазных сигналов;
  • Коэффициент подавления синфазных составляющих 128 дБ;
  • 24-выводной корпус DFN размером 7 мм × 4 мм.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: 32-Bit SAR ADC with 0.5ppm Linearity Provides 148dB Dynamic Range
