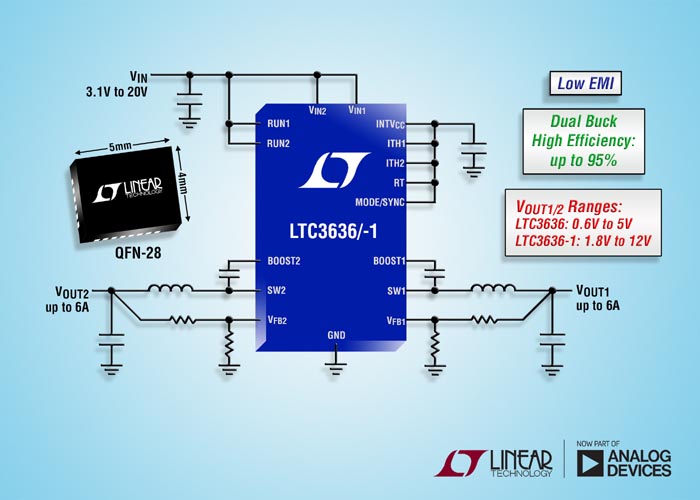

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, сообщила о выпуске двух новых микросхем LTC3636 и LTC3636-1 – высокоэффективных двухканальных синхронных понижающих преобразователей с частотой переключения до 4 МГц. В микросхеме реализован уникальный метод стабилизации по току индуктивности с фазовой синхронизацией частоты переключения и управляемым временем включения. Кроме того, инновационная архитектура устройств снижает уровень помех излучения и проводимости. Устройства могут из каждого канала отдавать в нагрузку непрерывный ток до 6 А, или же, при соответствующем изменении конфигурации, выполнять функцию одноканального двухфазного преобразователя с выходным током до 12 А. Микросхемы выпускаются в компактных корпусах QFN размером 4 мм × 5 мм и способны стабилизировать выходное напряжение начиная от 0.6 В. Частота переключения программируется пользователем в диапазоне от 500 кГц до 4 МГц, позволяя использовать крошечные дешевые конденсаторы и индуктивности. Имеется также возможность синхронизации преобразователей от внешнего сигнала. LTC3636/-1 работают при входных напряжениях от 3.1 В до 20 В, стабилизируя выходные напряжения от 0.6 до 5 В (LTC3636) или от 1.8 до 12 В (LTC3636-1). Приборы идеально подходят для приложений с питанием от двухэлементных Li-Ion батарей, а также для систем с промежуточными шинами 5 В и 12 В.
В каждом канале LTC3636/-1 используются интегрированные ключи на основе MOSFET с сопротивлениями открытых каналов всего 32 мОм и 18 мОм, обеспечивающие КПД до 95%. Не имеющая аналогов архитектура системы управления позволяет уменьшать коэффициенты заполнения ШИМ до 5% при частоте до 2.25 МГц и идеально подходит для приложений с большими степенями понижения, таких как преобразователи напряжения 12 В в 1.8 В. Два канала работают противофазно со сдвигом 180°, минимизируя размеры как входных, так и выходных конденсаторов. Объединив два выхода, можно получить конфигурацию одноканального двухфазного преобразователя с выходным током до 12 А. Для увеличения КПД при легких нагрузках используется пульсирующий режим, в котором собственный ток, потребляемый преобразователями, снижается до 600 мкА. Для приложений с особо строгими требованиями к уровню шумов LTC3636/-1 можно сконфигурировать для работы в принудительном режиме непрерывной проводимости, уменьшающем пульсации выходного напряжения и снижающем вероятность возникновения радиочастотных помех. В устройства интегрированы мониторы температуры кристалла и выходного напряжения, независимые схемы управления параметрами мягкого запуска для каждого канала, цепи защиты от коротких замыканий, повышенного входного напряжения и перегрева кристалла.
 |

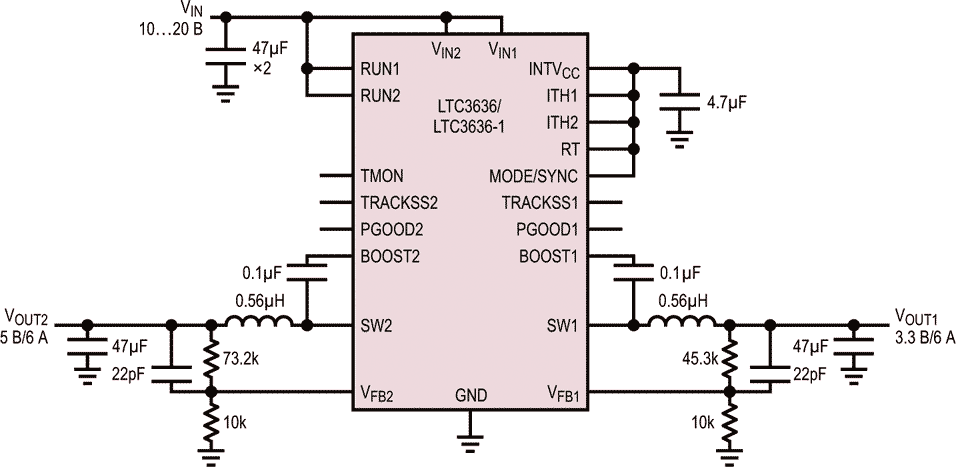

| Типовая схема включения LTC3636/-1. |
LTC3636 выпускается в корпусе QFN-28 размером 4 мм × 5 мм со сниженным тепловым сопротивлением. Характеристики микросхем групп E и I гарантируются в диапазоне рабочих температур перехода от –40 °C до 125 °C. Цены, установленные на микросхемы группы E для партий объемом 1000 приборов начинаются от $4.45 за штуку. Все преобразователи имеются в наличии на складе компании.
 |

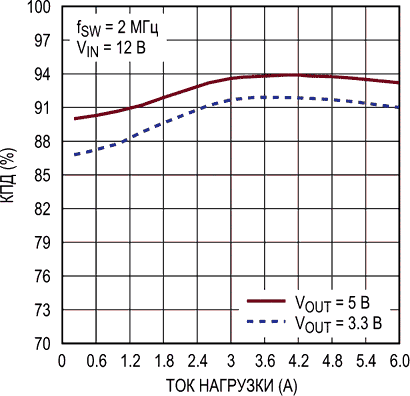

| Зависимость КПД от тока нагрузки. |
Сводка основных характеристик LTC3636/-1
- Диапазон входных напряжений от 3.1 В до 20 В;
- Ультранизкий уровень помех излучения и проводимости;
- Выходной ток 6 А на канал;
- КПД до 95%;
- Диапазоны выходных напряжений:
- от 0.6 В до 5 В (LTC3636),
- от 1.8 В до 12 В (LTC3636-1);
- Монитор температуры кристалла;
- Программируемая частота переключения: 500 кГц … 4 МГц;
- Возможность синхронизации от внешнего генератора;
- Режим стабилизации по току индуктивности, обеспечивающий отличную скорость отклика на скачки входного напряжения и тока нагрузки;
- Напряжение опорного источника 0.6 В, позволяющее стабилизировать низкие выходные напряжения;
- Пульсирующий режим или принудительный режим непрерывной проводимости, устанавливаемые по выбору пользователя;
- Схема отслеживания выходного напряжения и управления параметрами мягкого запуска;
- Защита от коротких замыканий;
- Защита от повышенного входного напряжения и перегрева кристалла;
- Статусный выход «Питание в норме»;
- Низкопрофильный 28-выводной корпус QFN с размерами 4 мм × 5 мм.
