Высокоинтегрированный 36-вольтовый понижающий контроллер заряда плавно подключает резервное питание

Analog Devices LTC4091

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, представила законченную систему управления резервным питанием на основе литий-ионных аккумуляторов для приложений с напряжениями шины питания от 3.45 В до 4.45 В, рассчитанную на продолжительную работу во время аварии основного источника энергии.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Analog Devices - LTC4091

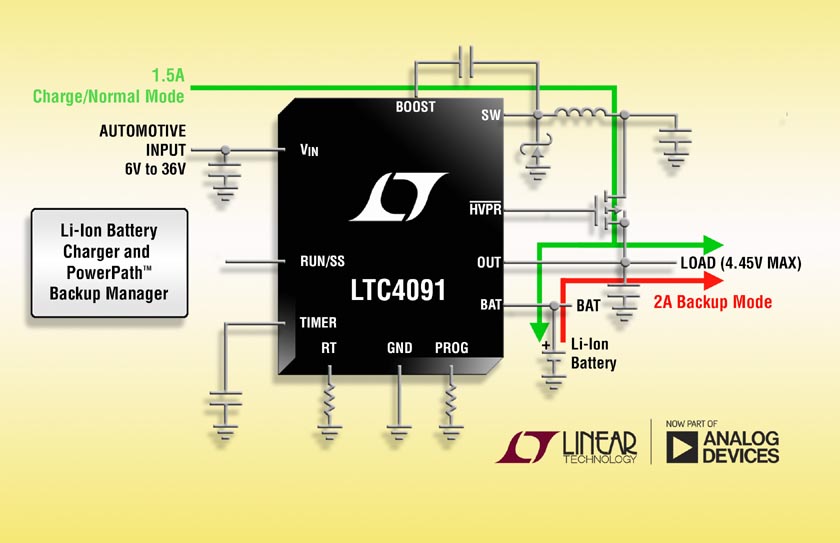

Микросхема LTC4091 содержит 36-вольтовый понижающий преобразователь с адаптивным управлением выходом, обеспечивающий питание системной нагрузки и позволяющий с высоким КПД заряжать подключенный к его выходу аккумулятор. При наличии внешнего питания устройство может отдавать общий выходной ток до 2.5 А и заряжать током до 1.5 А одноэлементные литий-ионные аккумуляторы с напряжением 4.1 В или 4.2 В. Когда напряжение основного источника падает и больше не в состоянии поддерживать энергией нагрузку, LTC4091 обеспечивает питание нагрузки от резервного литий-ионного аккумулятора током до 4 А через внутренний идеальный диод или неограниченным током при использовании внешнего идеального диода на основе транзистора. Для защиты чувствительных к перенапряжению нагрузок максимальное выходное напряжение LTC4091 ограничено значением 4.45 В. Технология PowerPath гарантирует плавное переключение между основным и резервным источниками питания, а также блокировку обратного тока при коротком замыкании входа. В число типовых приложений LTC4091 входят мониторинг перемещения объектов и автотранспорта, автомобильные GPS-логгеры и приложения телематики, технические средства безопасности, коммуникационные и промышленные системы резервирования питания.

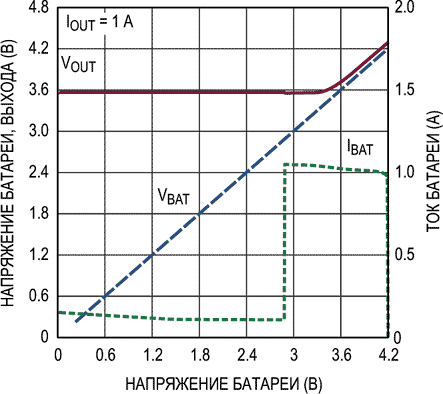

Зависимость выходного напряжения (VOUT) и выходного тока (IBAT) от напряжения батареи (VBAT) при выходном токе (IOUT)) 1 А.
Зависимость выходного напряжения (VOUT) и выходного
тока (IBAT) от напряжения батареи (VBAT) при выходном
токе (IOUT)) 1 А.

LTC4091 содержит цепь защиты от перенапряжения, ограничивающую входное напряжение абсолютным максимальным уровнем 60 В и делающую микросхему нечувствительной к высоковольтным переходным процессам во входных цепях. Микросхема поддерживает два выбираемых внешним выводом напряжения заряда, оптимизированных для систем резервного питания с литий-ионными аккумуляторами: стандартное 4.2 В и дополнительное 4.1 В, при котором за счет уменьшения времени автономной работы увеличивается количество циклов заряда/разряда на протяжении срока службы батареи. Перечень остальных функций LTC4091 включает мягкий старт и прогрессирующее уменьшение частоты для управления выходным током во время запуска и перегрузки, режим капельного подзаряда, автоматический перезаряд, предварительный заряд разряженного аккумулятора, прерывание заряда по таймеру, температурное регулирование и вывод подключения термистора для быстрой зарядки с контролем температуры.

LTC4091 выпускается в низкопрофильном (0.75 мм) 22-выводном корпусе DFN с размерами 3 мм × 6 мм и металлической площадкой на нижней стороне, обеспечивающей отличные тепловые характеристики. Доступны микросхемы в вариантах исполнения E и I для диапазона рабочих температур от –40 °C до 125 °C. Цена одной микросхемы группы Е начинается от $3.25 при заказе партии из 1000 штук.

Сводка основных характеристик LTC4091

  • Плавное переключение между основным источником питания и литий-ионным аккумулятором;
  • Высоковольтный 2-амперный понижающий преобразователь с адаптивным управлением выходом;
  • Внутренний идеальный диод с сопротивлением канала 75 мОм плюс контроллер дополнительного внешнего идеального диода, обеспечивающие малые потери (технология PowerPath) при отсутствии основного питания;
  • Широкий диапазон входных напряжений: от 6 В до 36 В (60 В абсолютный максимум);
  • Максимальное выходное напряжение 4.45 В;
  • Полнофункциональное устройство заряда литий-ионных аккумуляторов;
  • Выбираемое внешним выводом напряжения заряда 4.1 В или 4.2 В;
  • Низкопрофильный (0.75 мм) 22-выводной корпус DFN размером 3 мм × 6 мм со сниженным тепловым сопротивлением.

Перевод: ShuRusu по заказу РадиоЛоцман

На английском языке: Highly Integrated 36V Buck Battery Charger Provides Seamless Backup Power
