Ультраширокополосный смеситель 3…20 ГГц в миниатюрном корпусе поддерживает промежуточные частоты от 0 до 6 ГГц

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, анонсировала доступность новой микросхемы двойного балансного смесителя с лучшей в своем классе полосой согласования от 3 ГГц до 20 ГГц. Смеситель LTC5552 может использоваться как для повышающего, так и для понижающего преобразования. Благодаря способности дифференциального порта ПЧ поддерживать минимальную разность между частотами гетеродина и входного сигнала, микросхема LTC5552 особенно полезна для приложений повышающего преобразования.

Уровень утечки сигнала гетеродина в порт РЧ менее –25 дБм значительно облегчает нагрузку на внешний фильтр. Кроме того, смеситель обеспечивает отличную линейность; входная точка пересечения интермодуляции третьего порядка находится на уровнях 20.1 дБм и 18.3 дБм на частотах 14 ГГц и 17 ГГц, соответственно. Для интегрированного в устройство широкополосного входного буфера гетеродина достаточно сигнала с уровнем всего 0 дБм. LTC5552 содержит также широкополосный согласующий трансформатор на входе порта РЧ, позволяющий использовать несимметричные согласованные 50-омные источники сигнала во всем диапазоне рабочих частот. При столь широкой функциональности устройство требует минимального числа внешних компонентов, упрощает процесс конструирования и занимает очень мало места на печатной плате.

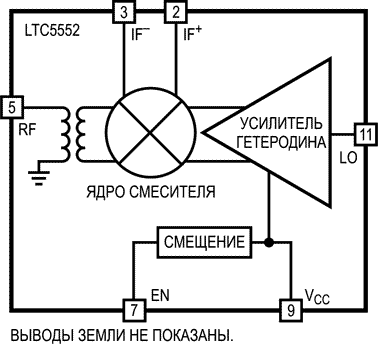

Блок схема смесителя LTC5552.

Исключительно широкая полоса рабочих частот LTC5552 и высокий уровень характеристик идеальны для широкого диапазона приложений, включая широкополосные системы беспроводного доступа 5G, транзитные линии СВЧ связи, широкополосное спутниковое радиовещание, радарные системы, активные антенные решетки, приемопередатчики X, Ku и Ka диапазонов, радиочастотное контрольно-испытательное оборудование, анализаторы спектра и спутниковую связь.

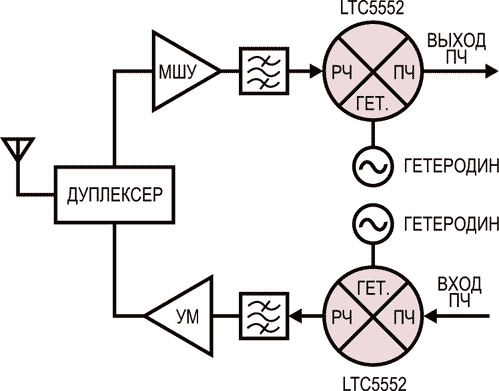

Типовое использование микросхемы LTC5552.

LTC5552 предлагается в миниатюрном 12-выводном корпусе QFN размером 3 мм × 2 мм. Характеристики устройства специфицированы для расширенного диапазона рабочих температур корпуса от –40 °C до 105 °C. Смеситель питается от единственного источника 3.3 В, потребляя от него типовой ток 132 мА. Кроме того, LTC5552 имеет вывод разрешения для отключения микросхемы. В неактивном режиме максимальный ток, потребляемый устройством, равен всего 100 мкА. Вывод разрешения может использоваться для непосредственного управления включением и выключением смесителя за время менее 0.2 мкс, что позволяет использовать микросхему в дуплексных радиосистемах с временным разделением каналов и в пакетном радио. Цена одной микросхемы LTC5552 в лотах из 1000 приборов начинается от $22.00. Покупателям доступны как единичные образцы, так и промышленные партии микросхем, которые могут быть отгружены немедленно по получении заказа.

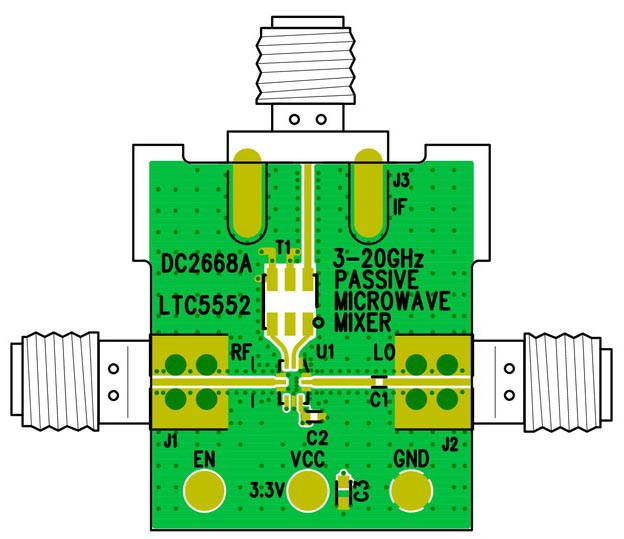

Демонстрационная плата DC2668A для оценки характеристик смесителя LTC5552.

Сводка основных характеристик LTC5552

• Полоса согласования порта ВЧ: 3 ГГц … 20 ГГц;
• Полоса согласования порта гетеродина: 1 ГГц … 20 ГГц;
• Дифференциальный выход промежуточной частоты: 0…6 ГГц;
• Повышающее или понижающее преобразование;
• Входная точка пересечения интермодуляции третьего порядка (IIP3):
  • 20.1 дБм на частоте 14 ГГц,
  • 18.3 дБм на частоте 17 ГГц;
• Низкий уровень возбуждения входа гетеродина: 0 дБм;
• Хорошая изоляция между портами гетеродина и РЧ: –25 дБм на частоте 17 ГГц;
• Низкие потери преобразования: 10.8 дБ на частоте 17 ГГц.
