КПД 150-вольтового синхронного повышающе-понижающего преобразователя Analog Devices достигает 99%

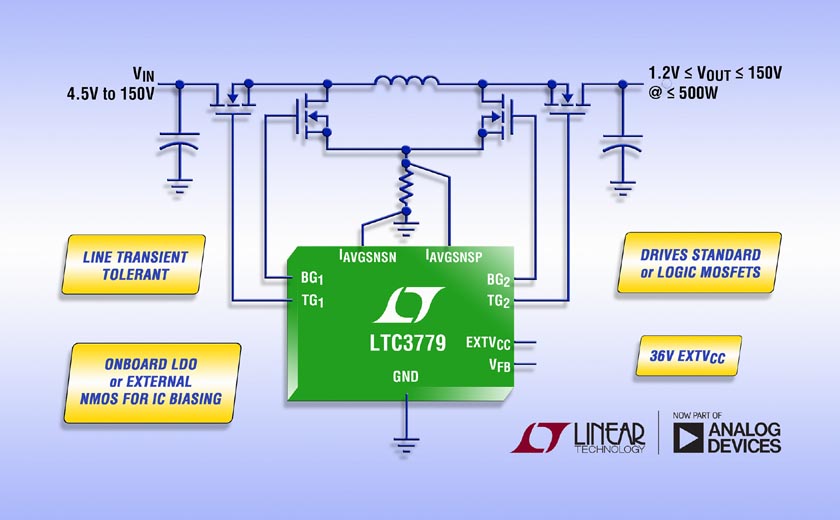

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, сообщает о выпуске высокоэффективного (с КПД до 99%) контроллера синхронного повышающе-понижающего DC/DC преобразователя с четырьмя ключами и одним общим дросселем, входные напряжения которого могут быть выше, равны или ниже выходного напряжения. Диапазон входных напряжений микросхемы LTC3779 от 4.5 В до 150 В рассчитан на работу с высоковольтными источниками или в условиях больших входных бросков напряжения, позволяя отказаться от внешних устройств подавления выбросов, что идеально подходит для транспортных, промышленных и военных приложений.

При выходных токах, достигающих, в зависимости от выбора внешних компонентов, десятков ампер, выходное напряжение может устанавливаться в диапазоне от 1.2 В до 150 В. Напряжение питания интегрированных в LTC3779 мощных драйверов затворов MOSFET с выходными сопротивлениями 1.3 Ом может регулироваться от 6 В до 10 В, позволяя использовать MOSFET как с логическими, так и со стандартными уровнями управления. Для снижения мощности, рассеиваемой кристаллом в приложениях с высокими входными напряжениями, в LTC3779 включен вывод NDRV, который управляет затвором внешнего n-канального MOSFET, работающего как LDO стабилизатор питания внутренних цепей микросхемы. Вывод EXTV_CC позволяет снизить рассеивание мощности и повысить КПД системы, питая LTC3779 от собственного выхода или от другого доступного источника до 36 В.

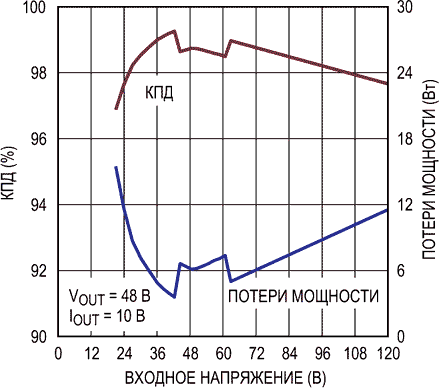

Зависимость КПД и потерь мощности от входного напряжения.

С помощью одного устройства можно получить выходную мощность до 500 Вт. Еще бóльшая выходная мощность будет достижима при параллельном соединении нескольких контроллеров. Микросхема может получать тактовую частоту либо от внутреннего генератора, перестраиваемого в диапазоне частот от 50 кГц до 600 кГц, либо от внешнего источника, синхронизируемого в том же диапазоне. В LTC3779 реализована запатентованная архитектура с фиксированной рабочей частотой и режимом управления по среднему выходному току в понижающем и повышающем режимах работы. Для увеличения КПД при легких нагрузках пользователю предоставлена возможность выбора между принудительными режимами непрерывной или прерывистой проводимости.

В перечень остальных функций микросхемы входят ограничение среднего входного и выходного тока, монитор выходного напряжения с выходным сигналом «Питание в норме», мягкий запуск с регулируемыми параметрами, блокировка при пониженном входном напряжении и отключение нагрузки в режиме останова. LTC3779 поставляется в 38-выводном корпусе TSSOP с дополнительными межвыводными промежутками, увеличивающими напряжение изоляции. Приборы предлагаются в версиях для расширенного и промышленного диапазонов рабочих температур перехода от –40 °C до 125 °C, а также для повышенных температур от –40 °C до 150 °C. В партиях из 1000 штук цена одной микросхемы начинается от $4.50.

Сводка основных характеристик LTC3779

• Повышающе-понижающая архитектура с четырьмя ключами и одним дросселем;
• Работа при входных напряжениях бóльших, равных или меньших выходного;
• Диапазон входных напряжений от 4.5 В до 150 В;
• Диапазон выходных напряжений от 1.2 В до 150 В;
• КПД до 99%;
• Встроенный или внешний LDO регулятор для питания драйверов затворов;
• 36-вольтовый LDO регулятор внешнего напряжения питания EXTV_CC;
• Ограничение среднего входного или выходного тока;
• Драйверы затворов с выходным напряжением, регулируемым от 6 В до 10 В;
• Совместимость как со стандартными n-канальными MOSFET, так и с MOSFET с логическими уровнями управления;
• Возможность получения от одного устройства максимальной мощности 500 Вт;
• Фиксированная частота переключения от 50 кГц до 600 кГц;
• Отключение выходного напряжения в режиме останова;
• Регулируемые параметры мягкого запуска;
• Точность источника опорного напряжения ±1% в диапазоне температур от –40 °C до 150 °C;
• Корпус TSSOP-38 с дополнительными межвыводными промежутками.
