Разработчики устройств, подключаемых к USB Type-C и потребляющих большие токи от многоэлементных аккумуляторов, теперь получают разработанный компанией Maxim Integrated Products гибкий и универсальный прибор MAX77756 – понижающий преобразователь с низким током потребления, входным напряжением до 24 В и выходным током до 500 мА.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Maxim - MAX77756

Для обнаружения подключений устройств изделия USB Type-C должны постоянно вырабатывать напряжение 3.3 В. С помощью понижающего преобразователя MAX77756 устройства, использующие Power Delivery (PD), могут постоянно поддерживать напряжение (1.8 В/3.3 В/5.0 В) на цифровой шине питания контроллера портов. Кроме того, благодаря равному 20 мкА собственному току потребления, MAX77756 увеличивает время работы батареи, снижая потребление в режиме ожидания. Для упрощения разработки систем в MAX77756 добавлена двухвходовая силовая схема «ИЛИ» на идеальных диодах, позволяющая микросхеме при разряде аккумулятора переключаться на питание от внешнего источника USB.

Упрощенная блок-схема MAX77756
Упрощенная блок-схема MAX77756.

С помощью гибких источников питания на основе MAX77756, устройства, работающие на многоэлементных батареях, такие как ультрабуки, ноутбуки, планшеты, дроны и домашние приборы, можно легко усовершенствовать, добавив поддержку USB Type-C PD. В MAX77756 реализовано уникальное сочетание широкого диапазона входных напряжений, низкого собственного тока потребления, двойного входа и интерфейса I2C, обеспечивающего гибкость и программируемость. Если потребитель не хочет использовать шину I2C, режим потребления мощности устанавливается по умолчанию. MAX77756 – это основанная на проверенной архитектуре управления по току дросселя надежная микросхема с защитой от коротких замыканий и перегрева, с внутренней схемой мягкого запуска, минимизирующей броски пусковых токов, выдерживающая входные напряжения до 26 В.

Оценочный набор MAX77756

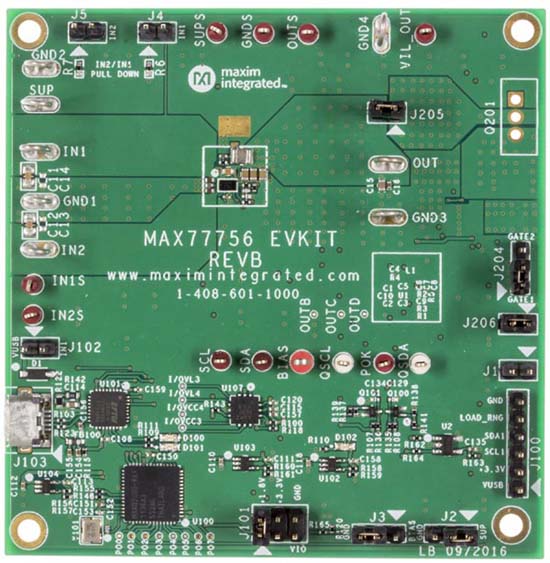

Оценочный набор MAX77756.

Ключевые преимущества

  • Низкий собственный ток потребления:
    1.5 мкА – потребление понижающего преобразователя, 20 мкА – мультиплексора питания.

  • Высокий КПД:
    До 92% с учетом внутреннего мультиплексора питания.

  • Малые размеры решения:
    15-контактный корпус WLP размером 2.33 мм × 1.42 мм; не требуются внешние матрицы диодов Шоттки.

  • Широкий диапазон входных напряжений:
  • Работа в полном диапазоне напряжений VBUS (5…20 В) и VBATT (2-, 3- и 4-элементные Li+ батареи).

Доступность и цена

Микросхемы MAX77756 поставляются непосредственно со склада Maxim по цене $0.65 за штуку при объеме партии в 10,000 приборов. Оценочные наборы MAX77756EVKIT# продаются со склада по цене $70. Начать разработку поможет онлайн инструментарий EE-Sim Tool Suite.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Extend Battery Life of USB Type-C Devices with Maxim's Flexible Buck Converter
