25-амперный микромодуль преобразователя поддерживает резервирование по схеме N+1

Analog Devices LTM4645

Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, анонсировала начало производства микромодуля LTM4645 – 25-амперного понижающего преобразователя, поддерживающего возможность параллельной работы нескольких (N) независимых устройств, когда, по крайней мере, один модуль LTM4645 используется в качестве резервного (+1) для обеспечения нагрузки необходимой мощностью при аварийном отключении одного из N+1 модулей. Например, если микросхема специального назначения потребляет ток 75 А при напряжении 1 В, для ее питания потребуется три модуля LTM4645 (75 A = 3 × 25 A). В этом случае для надежной работы системы один дополнительный модуль LTM4645 добавляется в качестве резервного по схеме 3+1. В результате четыре модуля LTM4645 обеспечат нагрузку током 75 А даже при аварии одного из них. При обнаружении некорректной работы одного из регуляторов модуль сигнализирует вышестоящему контроллеру горячей замены о необходимости отключения его от питающих шин, и тогда бесперебойная работа обеспечивается тремя оставшимися модулями LTM4645. В число приложений, использующих функцию резервирования N+1, входят системы, для которых первоочередными требованиями являются повышенная безопасность и целостность, например, центры обработки данных, аэрокосмические, банковские и облачные системы.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Analog Devices - LTM4645

Преобразователь LTM4645 работает в диапазоне входных напряжения от 4.7 В до 15 В и позволяет устанавливать стабилизированное выходное напряжение от 0.6 В до 1.8 В. При понижении напряжения 12 В до 1 В и выходном токе 25 А синхронный преобразователь обеспечивает КПД 86%. В этом режиме потери мощности составляют 3.5 Вт с перегревом 41 °C (без использования радиатора и принудительного обдува). Модуль выпускается в корпусе BGA с размерами 9 мм × 15 мм × 3.51 мм, в котором объединены дроссель, силовые MOSFET и микросхема DC/DC регулятора. Благодаря дифференциальному усилителю удаленного датчика, компенсирующему падение напряжения на сопротивлениях проводников печатной платы, а также полному тестированию электрических параметров в диапазоне от –40 °C до +125 °C, общая точность стабилизации выходного напряжения гарантируется на уровне ±1.2%. Микромодуль LTM4645 имеет ряд функций безопасности, в числе которых защита выхода от перегрузки по току и напряжению и контроль температуры с помощью встроенного диода. Время задержки между обнаружением неисправности и отключением устройства не превышает 200 нс.

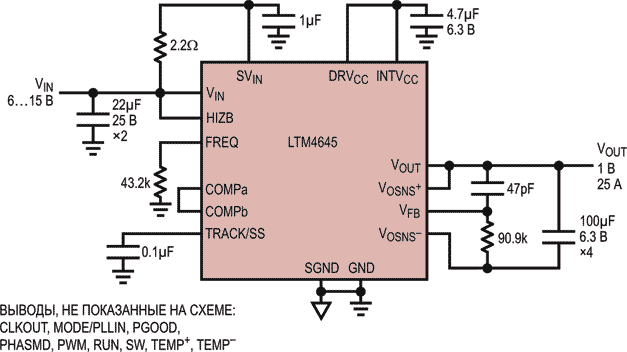

Типовая схема включения LTM4645
Типовая схема включения LTM4645.

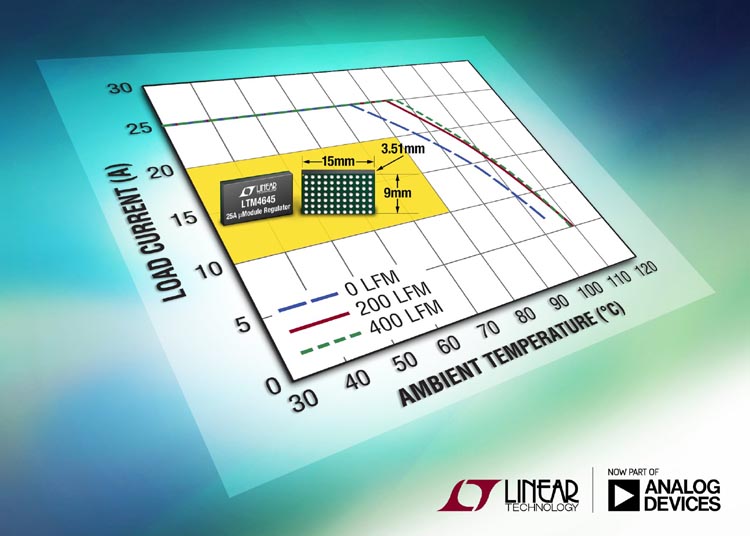

Модуль LTM4645 рассчитан на работу в диапазоне температур от –40 °C до +125 °C. Допускается параллельное соединение до 6 устройств, позволяющее увеличить выходной ток до 150 А. При входном напряжении 12 В, выходном напряжении 1 В и токе нагрузки 25 А потери мощности составляют всего 3.5 Вт, а температура корпуса без радиатора и принудительного обдува повышается до 75 °C. При температуре 85 °C максимально допустимый выходной ток снижается до 20 А. Цена одного модуля при заказе партии из 1000 штук начинается от $26.23.

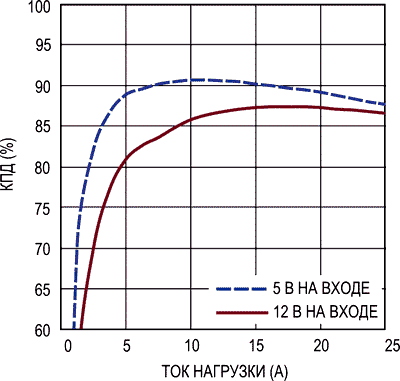

Зависимость КПД от тока нагрузки при выходном напряжении 1 В
Зависимость КПД от тока нагрузки при выходном
напряжении 1 В.

Сводка основных характеристик LTM4645

  • Диапазон входных напряжений от 4.7 В до 15 В;
  • Диапазон выходных напряжений от 0.6 В до 1.8 В;
  • Выходной ток 25 А;
  • Общая ошибка выходного напряжения ±1.2% в диапазоне рабочих температур от –40 °C до +125 °C;
  • Высокая надежность системы, обеспечиваемая схемой избыточности N+1;
  • Корпус BGA с размерами 9 мм × 15 мм × 3.51 мм.

Перевод: ShuRusu по заказу РадиоЛоцман

На английском языке: 25A μModule Regulator Supports N+1 Redundancy Ensuring Power Availability under Fault Conditions
