TRINAMIC выводит на рынок микросхему интеллектуального драйвера низковольтных двигателей постоянного тока

TMC7300 – это вторая микросхема Trinamic для низковольтных приложений. Мощный драйвер с UART для контроля вращающего момента и скорости может управлять двумя моторами постоянного тока с напряжением питания от 2 (1.8) до 11 В DC.

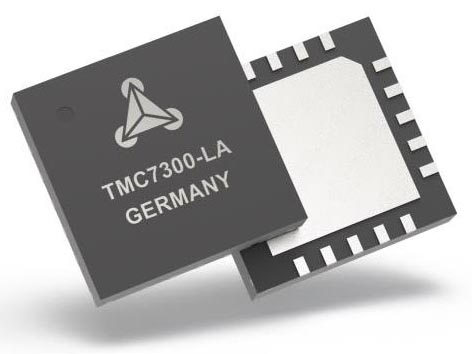

Компания TRINAMIC Motion Control анонсировала микросхему низковольтного драйвера TMC7300, предназначенного для управления одним двигателем постоянного тока с пиковым рабочим током до 2 А или двумя двигателями с пиковыми токами до 2.4 А. Работая от одной или двух литий-ионных батарей или, как минимум, от двух батареек типа АА, TMC7300 оптимально подходит для оборудования с батарейным питанием, такого как IoT и портативные устройства, принтеры и POS-приложения, игрушки, камеры и мобильные медицинские устройства.

Благодаря интегрированной схеме прямого управления мостами, микросхема может также использоваться в качестве привода соленоидов, реле и других исполнительных устройств. Несмотря на небольшой 20-выводной корпус QFN, имеющий размеры 3 × 3 мм, TMC7300 обеспечивает высокую плотность мощности благодаря встроенным мощным MOSFET и полностью интегрированной логике управления двигателем постоянного тока. TMC7300 может управлять скоростью и ограничивать крутящий момент, или использоваться в режиме управления крутящим моментом.

Блок-схема TMC7300.

Для простоты использования TMC7300 выпускается с однопроводным интерфейсом UART, через который можно контролировать до двух двигателей постоянного тока, управляя их направлением вращения, скоростью и крутящим моментом. Новая микросхема, поддерживаемая средой разработки Trinamic, в которую включены открытые аппаратные и программные ресурсы, позволяет при сниженных издержках быстро создавать прототипы новых устройств.

Функции защиты и диагностики, обеспечивающие устойчивую и надежную работу устройства, включают ШИМ-управление для плавного увеличения и снижения скорости, внутренний ограничитель тока, защищающий как двигатель, так и источник питания, и датчик механической нагрузки. Частью диагностических функций является обнаружение аварийных состояний, включая короткое замыкание и перегрев. Обнаружив неисправность, TMC7300 может запретить работу силового каскада и сообщить об ошибке через интерфейс или через вывод DIAG.

Микросхема TMC7300-LA, а также коммутационная плата TMC7300-BOB и оценочная плата TMC7300-EVAL в ближайшее время будут доступны для приобретения через каналы дистрибуции Trinamic.

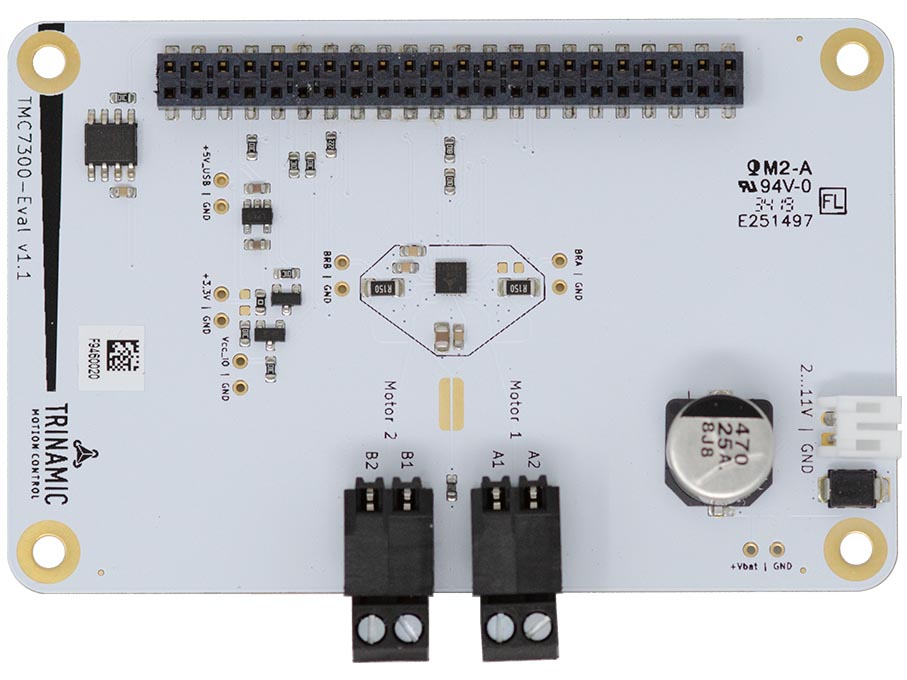

Оценочная плата для TMC7300.

Особенности и преимущества

• Диапазон напряжений от 2 (1.8) В до 11 В постоянного тока;
• Драйвер одного двигателя постоянного тока с рабочим током до 2 А или двух двигателей с током до 2.4 А;
• Работает от одно- или двухэлементной Li-Ion батареи, и даже от двух батареек AA;
• Однопроводный UART для контроля скорости, управления вращающим моментом и направлением;
• Ток покоя менее 50 нА (типовое значение);
• Низкие сопротивления открытых каналов выходных транзисторов: типовое значение 170 мОм для транзисторов нижнего и верхнего плеча;
• Полная защита и диагностика, включая обратную связь по нагрузке двигателя;
• ШИМ-управление светодиодами;
• Пригоден для соленоидов;
• Корпус QFN20 (3 мм × 3 мм).
