Analog Devices анонсировала высокоэффективный контроллер синхронного повышающего DC/DC регулятора

Analog Devices представила микросхему высокоэффективного контроллера синхронного повышающего DC/DC регулятора LTC7804, управляющего всеми мощными N-канальными MOSFET. Синхронное выпрямление повышает КПД, снижает потери мощности и упрощает отвод тепла. Архитектура управления по току индуктивности с фиксированной частотой переключения позволяет схеме ФАПЧ захватывать частоту до 3 МГц. LTC7804 работает в широком диапазоне входных напряжений от 4.5 В до 40 В. В случае смещения от выхода повышающего преобразователя LTC7804 после запуска может работать при входном напряжении до 1 В.

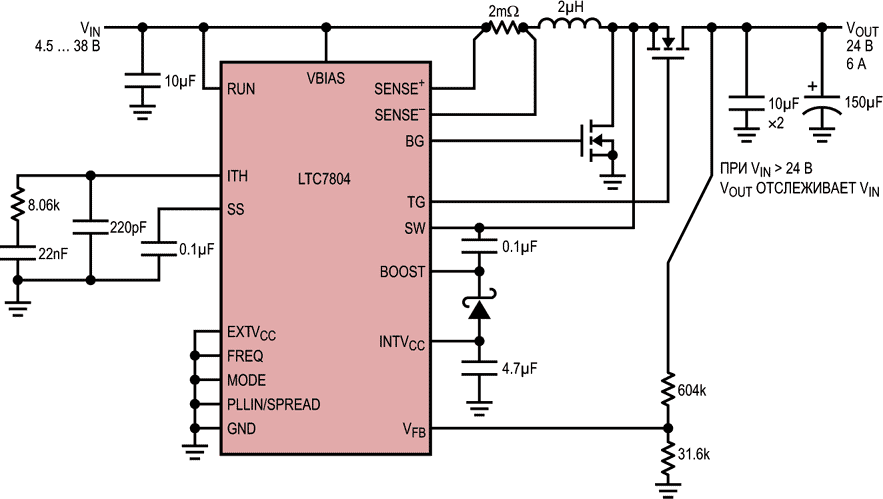

Типовая схема включения LTC7804.

Очень низкий ток, потребляемый в отсутствие нагрузки, увеличивает время работы устройств с батарейным питанием. Частотная коррекция петли обратной связи OPTI-LOOP позволяет оптимизировать переходную характеристику в широком диапазоне емкостей и ESR выходных конденсаторов. Вывод MODE предназначен для выбора при легких нагрузках пульсирующего режима, режима пропуска импульсов или режима непрерывного тока дросселя.

В LTC7804 реализован дополнительный режим расширения спектра импульсов синхронизации, существенно снижающий пульсации напряжения и кондуктивные помехи как на входе, так и на выходе, что облегчает прохождение тестов на соответствие стандартам электромагнитной совместимости.

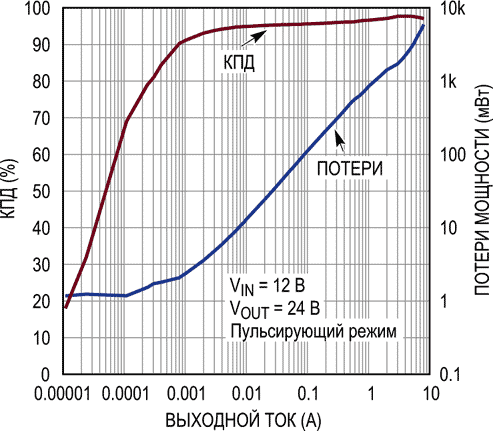

Зависимость КПД и потерь мощности от тока нагрузки.

Основные технические характеристики

• Синхронный режим работы для увеличения КПД и снижения тепловыделения;
• Широкий диапазон входных напряжений от 4.5 В до 40 В с возможностью работы после запуска при напряжении от 1 В;
• Выходное напряжение до 40 В;
• Низкий собственный ток потребления: 14 мкА;
• Дополнительный режим модуляции рабочей частоты для расширения спектра;
• Поддержка работы синхронного MOSFET в транзитном режиме (коэффициент заполнения 100%);
• Измерение тока на внешнем резисторе или сопротивлении дросселя;
• Программируемая фиксированная частота переключения (от 100 кГц до 3 МГц);
• Фазовая синхронизация частоты переключения в диапазоне от 100 кГц до 3 МГц;
• Выбор при легких нагрузках между пульсирующим режимом, режимом пропуска импульсов или режимом непрерывной проводимости;
• Низкий ток в режиме останова: 1.3 мкА;
• 16-контактные корпуса QFN 3 × 3 мм и MSOP со сниженным тепловым сопротивлением.

Области применения

• Транспорт;
• Промышленность;
• Военное оборудование и авионика;
• Телекоммуникации.
