Texas Instruments выпустила новый синхронный понижающий преобразователь с усовершенствованным режимом управления по току и внутренней коррекцией

Texas Instruments TPS543620

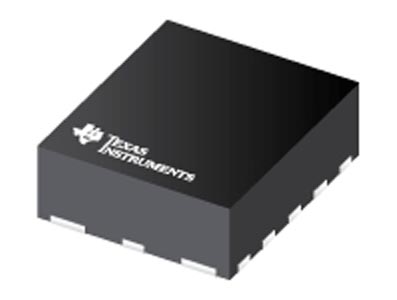

Новая микросхема TPS543620, выпущенная Texas Instruments, – это работающий на фиксированной частоте высокоэффективный 18-вольтовый синхронный понижающий преобразователь с выходным током 6 А и внутренней коррекцией петли обратной связи. Прибор способен обеспечить высокий КПД при работе на частоте переключения до 2.2 МГц. Устройство выпускается в миниатюрном корпусе HotRod VQFN размером 2.5 мм × 3 мм, который в совокупности с большим КПД на высокой частоте делает микросхему оптимальной для проектов, требующих небольших размеров решения.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Texas Instruments - TPS543620

Контроллер может работать на фиксированной частоте внутреннего генератора от 500 кГц до 2.2 МГц, а также может синхронизироваться от внешнего источника через вывод SYNC. Характерными особенностями микросхемы являются высокоточный источник опорного напряжения, программируемые времена мягкого запуска, монотонное нарастание выходного напряжения при запуске, выбираемые пределы ограничения тока, порог блокировки при пониженном напряжении, выбираемый с помощью вывода EN, и полный набор функций защиты от аварийных режимов.

Упрощенная схема включения TPS543620
Упрощенная схема включения TPS543620.

Технические характеристики

  • Усовершенствованный режим управления по току с фиксированной частотой переключения и внутренней коррекцией;
  • Интегрированные MOSFET с сопротивлениями открытых каналов 25 мОм и 6.5 мОм;
  • Диапазон входных напряжений от 4 В до 18 В;
  • Диапазон выходных напряжений от 0.5 В до 5.5 В;
  • Три выбираемых варианта управления ШИМ для оптимизации характеристик контура регулирования;
  • Пять выбираемых значений частоты переключения: 500 кГц, 750 кГц, 1 МГц, 1.5 МГц и 2.2 МГц;
  • Возможность синхронизации от внешнего генератора;
  • Источник опорного напряжения 0.5 В, сохраняющий точность ±0.5% во всем диапазоне рабочих температур;
  • Выбираемое значение времени мягкого запуска 0.5 мс, 1 мс, 2 мс или 4 мс;
  • Плавное и монотонное нарастание выходного напряжения при запуске;
  • Выбираемые пороги ограничения тока для поддержки 6- и 3-амперных режимов работы;
  • Порог блокировки при пониженном напряжении, устанавливаемый с помощью выхода разрешения;
  • Выход флага «Питание в норме»;
  • Защита от повышенного и пониженного напряжения на выходе, пониженного напряжения на входе, перегрузки по току и перегрева;
  • Диапазон рабочих температур перехода от –40 °C до 150 °C;
  • 14-контактный корпус VQFN-HR с размерами 2.5 мм × 3 мм и шагом контактов 0.5 мм.
Зависимость КПД от тока нагрузки
Зависимость КПД от тока нагрузки.

Сферы применения

  • Оборудование беспроводной и проводной сетевой инфраструктуры;
  • Оптические и волоконно-оптические сети;
  • Контрольно-измерительная аппаратура;
  • Приборы для медицины и здравоохранения.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Texas Instruments Released the New Synchronous SWIFT Step-Down Converter with Internally Compensated Advanced Current Mode Control
