Texas Instruments представила прецизионный супервизор питания со сверхнизким током потребления 125 нА

Texas Instruments представила прецизионный супервизор питания TPS3899 со сверхнизким током потребления и низким опорным напряжением 0.51 В для регулируемых порогов, предназначенный для контроля системных напряжений питания или кнопки сброса. Когда напряжение на входе SENSE падает ниже порогового уровня V_IT-, выход сброса переключается после задержки, программируемой с помощью входа CTS. Выход сигнала сброса TPS3899 может быть двухтактным с низким или высоким уровнями активного сигнала, или иметь открытый коллектор с низким активным уровнем. Выход сброса остается активным до тех пор, пока напряжение на входе SENSE не вернется к уровню, превышающему верхний порог супервизора, и не пройдет время задержки, установленное выводом CTR.

В микросхемах семейства TPS3899 используется прецизионный источник опорного напряжения, позволяющий достичь точности установки порога ±1%. Времена задержек измерения входного напряжения и переключения выхода сброса могут программироваться пользователем с помощью внешних конденсаторов, подключаемых к выводам CTS и CTR, соответственно. TPS3899, имеющий собственный ток потребления наноамперного уровня (типовое значение 125 нА), поставляется в миниатюрном корпусе WSON размером 1.5 мм × 1.5 мм, что делает устройство хорошо подходящим для приложений с батарейным питанием и ограниченным пространством. Все приведенные в техническом  описании параметры микросхемы гарантируются в диапазоне температур окружающей среды от –40 °C до +125 °C.

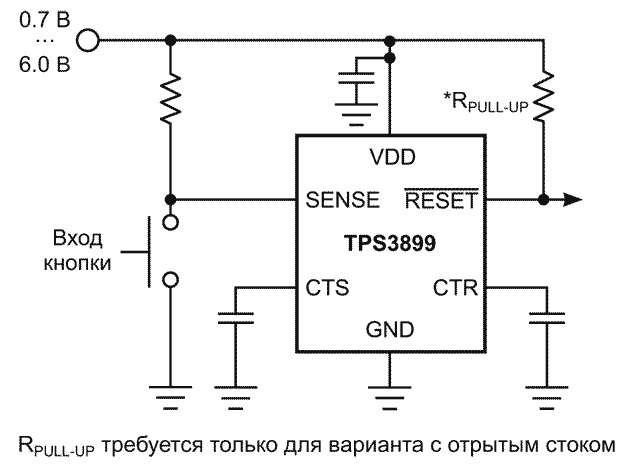

Типовая схема включения TPS3899.

Основные технические характеристики

• Диапазон напряжений питания от 0.7 В до 6 В;
• Программируемые задержки измерения и переключения выхода сброса;
• Сверхнизкий ток потребления: типовое значение 125 нА;
• Высокая точность пороговых напряжений: типовое значение ±0.5%;
• Высокоточный гистерезис: типовое значение 5%;
• Регулируемое напряжение порога: типовое значение опорного напряжения 0.51 В;
• Несколько топологий выхода:
  • DL: открытый сток, активный уровень низкий,
  • PL: двухтактный, активный уровень низкий,
  • PH: двухтактный, активный уровень высокий;
• Диапазон рабочих температур от –40 °C to +125 °C;
• 6-контактный корпус WSON размером 1.5 мм × 1.5 мм.

Области применения

• Счетчики электроэнергии;
• Оборудование автоматизации зданий;
• Блоки управления бортовыми системами автомобиля;
• Дата центры и корпоративные вычислительные средства;
• Ноутбуки, настольные компьютеры, серверы;
• Смартфоны, переносные устройства;
• Портативное оборудование с батарейным питанием;
• Твердотельные диски;
• Абонентские приставки и цифровые видеорекордеры.

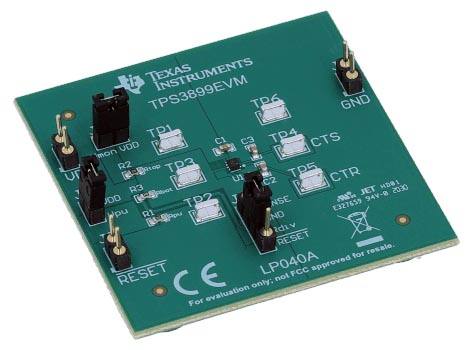

Оценочная плата TPS3899EVM супервизора TPS3899.
