Компания Microchip Tehnology пополнила семейство 16-битных цифровых сигнальных контроллеров (DSC) dsPIC33F предназначенных для работы в преобразователях напряжения, импульсных источниках питания серией «GS». Серия представлена восемью микроконтроллерами: dsPIC33FJ32GS406, dsPIC33FJ32GS606, dsPIC33FJ32GS608, dsPIC33FJ32GS610, dsPIC33FJ64GS406, dsPIC33FJ64GS606, dsPIC33FJ64GS608, dsPIC33FJ64GS610.
Все устройства имеют до 18 каналов ШИМ с разрешением 1 нс, что представляет собой беспрецедентное число независимых каналов управления. Также увеличен объем памяти в четыре раза, по сравнению с другими представителями семейств предназначенных для применения в импульсных источниках питания и преобразователях.
Осуществление быстродействующего, точного цифрового цикла контроля в устройствах преобразования напряжения требует высокопроизводительно DSP ядра, наряду со специализированной цифровой периферией. 16-битные микроконтроллеры dsPIC33F серии GS имеют интегрированную периферию, специально разработанную для вышеперечисленных, высокопроизводительных приложений: многоканальный высокоскоростной ШИМ, многоканальный АЦП и аналоговый компаратор.

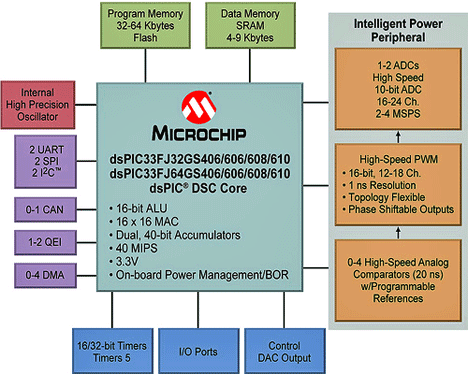

Основные технические характеристики и параметры микроконтроллеров:
- высокопроизводительный цифровой сигнальный контроллер (DSC):
- модифицированная Гарвардская архитектура, 16-бит (24 битные инструкции)
- С-оптимизированные инструкции, количество базовых инструкций – 83;
- два 40-битных аккумулятора;
- мощные и гибкие режимы адресации;
- программный стек;
- производительность до 40 MIPS
- Flash-память программ до 64 КБайт, SRAM – до 8 КБайт, загрузочная область;
- контроллер прямого доступа к памяти (DMA):
- 4-канальный аппаратный DMA;
- 1 КБайт буфер DMA (DMA RAM) для хранения данных передаваемых посредством DMA;
- большая часть периферии поддерживает DMA.
- контроллер прерываний с 7 уровнями приоритета;
- цифровые линии ввода/вывода:
- до 85 программируемых цифровых линий ввода/вывода;
- функции Wake-up/Interrupt-on-Change (прерывание при изменении состояния) доступны на 24 цифровых выводах;
- 5 В совместимые цифровые входы
- на всех выводах ШИМ выходной/входной ток – 16 мА.
- до пяти 16-битных таймеров (с возможностью объединения для получения 32-битного таймера);
- до 4 каналов захвата/сравнения: разрешение 16-бит;
- до двух модулей интерфейса SPI:
- FIFO-буфер;
- поддержка 8-битного и 16-битного формата;
- поддержка всех тактовых частот и скоростей передачи данных;
- до двух модулей I2C:
- полная поддержка режима Multi-Master Slave;
- 7-битная и 10-битная адресация;
- арбитраж шины, обнаружение конфликтов;
- до двух модулей UART
- прерывание при обнаружении адресного бита;
- прерывание при ошибке передачи/приема;
- FIFO-буфер (RX/TX) на четыре символа;
- поддержка шины LIN;
- поддержкой режима IrDa (аппаратное кодирование/декодирование)
- аппаратный контроль потока с линиями CTS и RTS;
- интегрированный модуль CAN: до 8 буферов передачи, до 32 буферов приема, поддержка адресации DeviceNet;
- высокоскоростной ШИМ контроллер: до 9 ШИМ генераторов, до 18 выходов, функция генерации «мертвого» времени для нарастающего и спадающего фронта, несколько режимов работы ШИМ;
- до 4 высокоскоростных аналоговых компаратора:
- время ответа 20 нс;
- 10-битный ЦАП для каждого компаратора
- вывод микроконтроллера DACOUT для возможности использования выхода ЦАП;
- возможность программирования полярности выхода;
- возможность выбора источника;
- высокоскоростной 10-битный АЦП:
- до 24 каналов сгруппированных в 12 пар;
- регистр последовательного приближения
- от 2 до 4 млн. выб/с
- специальный буфер результата для каждого аналогового канала;
- интегрированный стабилизатор напряжения 2.5 В;
- возможность переключения в реальном времени между источниками тактовой частоты;
- несколько режимов пониженного энергопотребления;
- интерфейс внутрисхемного программирования;
- поддержка интерфейса JTAG;
- корпус: 64-выводный QFN/TQFP, 80-выводный TQFP, 100-выводный TQFP.
Основное назначение микроконтроллеров: системы освещения, DC-DC преобразователи, AC-DC преобразователи, устройства зарядки батарей, источники бесперебойного питания, нормализаторы напряжения, контроллеры источников питания с расширенными функциями.
