Компания Microchip выпускает 8-битные микроконтроллеры PIC18F87J72 и PIC18F86J72 для применения в однофазных многофункциональных интеллектуальных счетчиках электроэнергии и приложениях для наблюдения за потреблением электроэнергии.
Микроконтроллеры отличаются друг от друга объемом встроенной Flash-памяти программ: в PIC18F87J72 интегрировано 128 КБайт, в PIC18F86J72 – 64 КБайт. Объем RAM памяти – 4 КБайт.

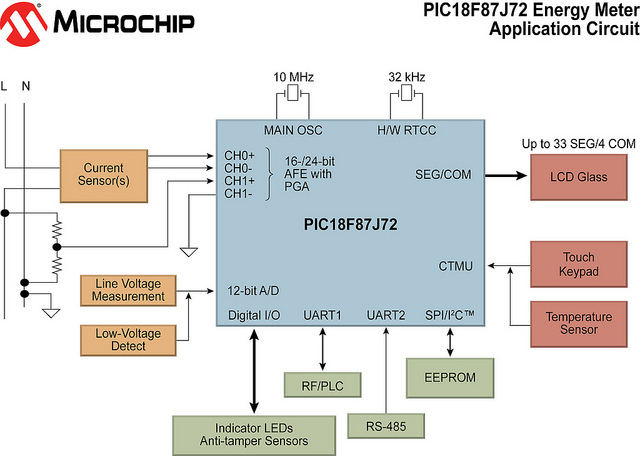

Интегрируя двухканальный 16/24-битный аналоговый Front End интерфейс (AFE, Aalog Front End), микроконтроллеры представляют собой высокоточное, надежное, удобное в применении и рентабельное решение для счетчиков электроэнергии, которые отвечают требованиям стандартов Международной Электротехнической комиссии (IEC) и соответствуют классу точности 0.5.
Большой объем памяти при разработке счетчиков электроэнергии на базе данных микроконтроллеров позволяет реализовать множество функций (например, многотарифный счетчик). Кроме того микроконтроллеры имеют встроенный драйвер LCD, аппаратные часы реального времени с календарем, модуль измерения времени заряда для организации сенсорного пользовательского интерфейса.

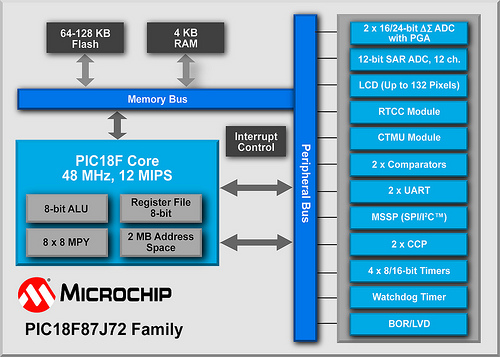

Отличительные особенности:
- высокопроизводительный 8-битный микроконтроллер;
- рабочая частота до 48 МГц;
- Flash-память программ:
- PIC18F87J72: 128 КБайт;
- PIC18F86J72: 64 КБайт;
- 4 КБайт RAM;
- аппаратный перемножитель 8×8 бит;
- встроенный PLL;
- встроенный конфигурируемый осциллятор 31.25 кГц – 8 МГц;
- 4 источника внешних прерываний;
- четыре 8/16-битных таймера/счетчика;
- ведущий синхронный последовательный порт:
- SPI с поддержкой 4 режимов работы;
- I2C ведущий/ведомый;
- модуль адресного USART;
- модуль расширенного адресного USART:
- поддержка интерфейса LIN/J2602;
- автоматический выход из спящего режима по принятию стартового бита;
- автоматическое определение скорости обмена;
- аппаратные часы реального времени с календарем и функцией будильника;
- аналоговая часть:
- двухканальный 24-битный аналоговый Front End интерфейс:
- дифференциальные входы;
- встроенный источник опорного напряжения с малым дрейфом;
- усилитель с программируемым коэффициентом усиления;
- программируемая скорость преобразования;
- корректор фазы (разрешение 1 мкс);
- 12 канальный 12 битный АЦП последовательного приближения;
- два аналоговых компаратора;
- программируемый источник опорного напряжения для компараторов;
- модуль измерения времени заряда:
- измерение емкости;
- измерение времени (типовое разрешение 1 нс);
- двухканальный 24-битный аналоговый Front End интерфейс:
- встроенный драйвер LCD:
- непосредственное управление панелью LCD;
- программируемый модуль LCD Timing;
- встроенный регулятор для управления контрастностью;
- сторожевой таймер с расширенным функционалом;
- поддержка режима самопрограммирования;
- интерфейс для внутрисхемного программирования (ICSP)и отладки;
- 5.5 В совместимые цифровые входы;
- встроенный регулятор напряжения 2.5 В;
- напряжение питания:
- аналоговый интерфейс: 4.5 В – 5.5 В;
- цифровая часть и АЦП: 2.0 В - 3.6 В;
- корпус: 80-выводный TQFP, 12 мм × 12 мм × 1 мм.
Компания предлагает разработчикам программное обеспечение для микроконтроллеров, реализующих задачи подсчета электроэнергии, измерения количества потребленной энергии, а также отладочные платы и справочные проекты, представляющие собой завершенные и дешевые решения для вышеуказанных приложений и задач.
