Компания Holtek Semiconducor выпускает две серии 8-разрядных микроконтроллеров HT66F1x и HT68F1x, которые отвечают промышленной спецификации и имеют превосходную помехоустойчивость.
Микроконтроллеры серии HT66F1x относятся к ADC типу (т.е. имеют встроенный АЦП), а микроконтроллеры серии HT68F1x – к I/O типу (рассчитаны на ввод/вывод цифровых данных).
Состав серии HT66F1x
| Flash-память, КБайт |
RAM, Байт |
Линии ввода/вывода |
Линии внешних прерываний |
АЦП | Корпус | |
| HT66F13 |
1 |
64 | 18 | 2 | 4 канала, 12 бит |
16-выводный DIP/NSOP/SSOP 20-выводный DIP/SOP/SSOP |
| HT66F14 | 2 (15-битная организация) |
96 | 22 | 16-выводный DIP/NSOP/SSOP 20-выводный DIP/SOP/SSOP 24-выводный SKDIP/SOP/SSOP |
||
| HT66F15 | 4 (15-битная организация) |
128 | 26 | 16-выводный DIP/NSOP/SSOP 20-выводный DIP/SOP/SSOP 24/28-выводный SKDIP/SOP/SSOP |
Состав серии HT68F1x
| Flash-память, КБайт |
RAM, Байт |
Линии ввода/вывода |
Линии внешних прерываний |
Корпус | |
| HT68F13 | 1 (14-битная организация) |
64 | 18 | 2 | 16-выводный DIP/NSOP/SSOP 20-выводный DIP/SOP/SSOP |
| HT68F14 | 2 (15-битная организация) |
96 | 22 | 16-выводный DIP/NSOP/SSOP 20-выводный DIP/SOP/SSOP 24-выводный SKDIP/SOP/SSOP |
|
| HT68F15 | 4 (15-битная организация) |
128 | 26 | 16-выводный DIP/NSOP/SSOP 20-выводный DIP/SOP/SSOP 24/28-выводный SKDIP/SOP/SSOP |

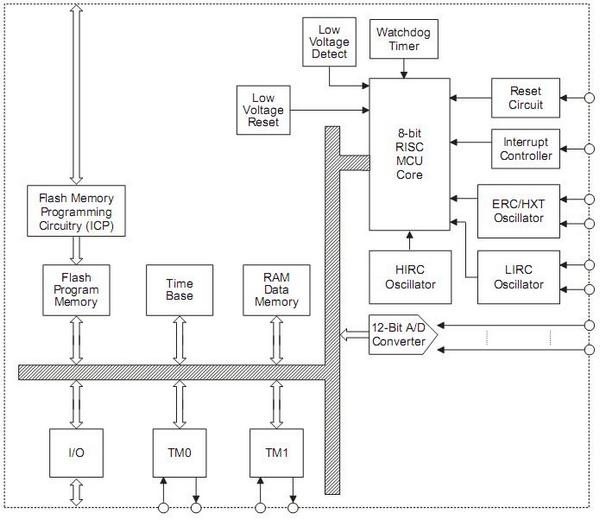

Блок схема микроконтроллеров серии HT66F1x

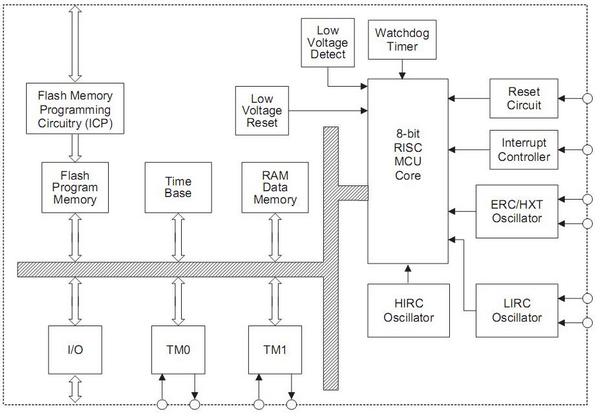

Блок схема микроконтроллеров серии HT68F1x
Все микроконтроллеры снабжены внутренним RC осциллятором, поставляющим одну из рабочих частот (4 МГц, 8 МГц, 12 МГц), для которого не требуются какие-либо внешние компоненты. Кроме того, в микроконтроллер заложены возможности управления ЖК индикатором с небольшим количеством пикселей (4 программных COM выхода).
Отличительные особенности микроконтроллеров HT66F1x и HT68F1x:
- RISC архитектура, рабочая частота до 20 МГц;
- 63 мощные инструкции, выполняющиеся за один или два машинных цикла;
- встроенные функции снижения энергопотребления;
- полностью интегрированный RC осциллятор;
- Flash-память программ до 4 КБайт;
- RAM – до 128 Байт;
- сторожевой таймер;
- многофункциональный таймерный модуль (захват, сравнение, измерение времени, ШИМ, функция генерирования одиночного импульса);
- функция Time Base;
- высокоскоростной 4-канальный 12-битный АЦП с источником опорного напряжения (для серии HT66F1x);
- до 26-линий ввода/вывода;
- напряжение питания: 2.2 В – 5.5 В (8 МГц);
- несколько режимов работы;
- функция сброса при снижении напряжения питания;
- детектор низкого напряжения питания;
- различные варианты корпусного исполнения.
Все устройства снабжены интерфейсом внутрисхемного программирования. Работа с микроконтроллерами полностью поддерживается программным и аппаратным инструментом HT-IDE3000, который также включает в себя внутрисхемный эмулятор.
