Maxim Integrated Products представила усилители датчиков тока MAX9611, MAX9612. ИС разработаны для применения в промышленном оборудовании, бытовой технике и автомобилестроении, где требуется использование оцифрованных данных датчиков тока. В MAX9611, MAX9612 интегрированы 12-разрядный АЦП и усилительный каскад, который может быть сконфигурирован для работы в режиме операционного усилителя или компаратора. Интеграция ключевых компонентов упрощает встраивание ИС в системы контроля неисправностей и управления с обратной связью, в том числе в схемы ограничения пускового тока и регулировки усиления.
В MAX9611, MAX9612 интегрированы управляемый через интерфейс I2C 12-разрядный АЦП со скоростью преобразования 500 sps, предназначенный для измерения:
- тока резистивного датчика,
- входного синфазного напряжения,
- выходного напряжения операционного усилителя или компаратора,
- напряжения опорного источника для операционного усилителя или компаратора,
- внутренней температуры.
Шина I2C совместима с логическими уровнями 1.8 В и 3.3 В, что обеспечивает непосредственное соединение с современными микроконтроллерами.
Представленные ИС имеют широкий диапазон синфазного входного напряжения (от 0 В до +60 В). Программируемый диапазон измеряемого напряжения (440 мВ, 110 мВ и 55 мВ) позволяет добиться широкого динамического диапазона, высокой точности измерения и гибкости при выборе номинала измерительного сопротивления. MAX9611, MAX9612 работают в расширенном температурном диапазоне от –40 °С до +125 °С и выпускаются в компактных 10-выводных корпусах µMAX.

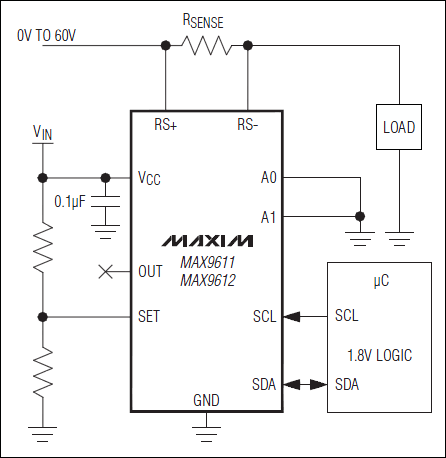

Типовая схема включения
Основные технические характеристики
Прибор |
CMVR(В) |
VCC(В) |
ICC |
VSENSE_FS |
VOS |
Точность |
Полоса |
Рабочая. |
Корпус/ |
||
мин. |
макс. |
мин. |
макс. |
тип. |
рекоменд. |
макс. |
макс. |
||||
MAX9611 |
0 |
60 |
2.7 |
5.5 |
1600 |
440 |
300 |
0.5 |
4000 |
–40 … +125 |
µMAX/10 |
MAX9612 |
