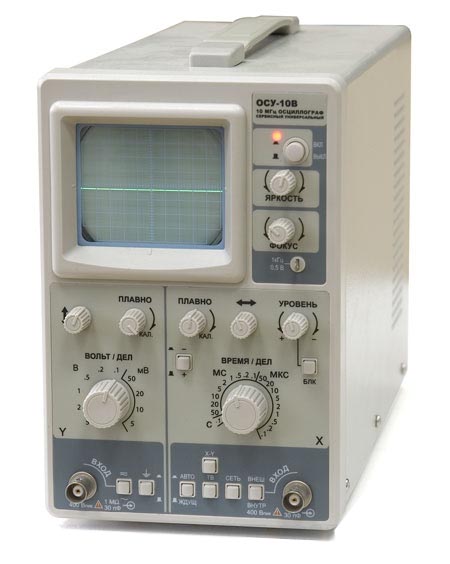

Осциллограф MCP ОСУ-10В

Характеристики

Параметры

Значения

Канал вертикального
отклонения

Полоса пропускания
(–3 дБ)

открытый вход

0 … 10 МГц

закрытый вход

10 Гц … 10 МГц

Коэффициент отклонения (Коткп)

10 мВ/дел.. .5 В/дел.

Погрешность установки Коткл

±3%

Регулировка Коткл

Плавное перекрытие в 2,5 раза

Время нарастания

< 35 нс

Входной импеданс

1 МОм ±3 % / 30 пФ ±5 пФ

Максимальное входное напряжение

400 В (DC + АС_)

Вход усилителя

Открытый (DC), закрытый (АС), заземленный (GND)

Канал горизонтального
отклонения

Коэффициент развертки (Краэв)

0.1 мкс/дел … 0.1 с/дел.

Погрешность установки Краэв

±3%

Регулировка Краэв

Плавное перекрытие в 2.5 раза

Синхронизация

Источники синхронизации

Внутренний, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ

Чувствительность

Внутренняя - 1 дел.; внешняя - 0.3 В; ТВ - 2 дел.

Уровень внеш. синхронизации

До 400 В (DC + АСпик.)

Вход внешней синхронизации

1 МОм (±3 %) / 20 пФ (±5 пФ)

X-Y вход

Полоса пропускания
(–3 дБ)

0 … 1 МГц

Коэффициент отклонения

Вход X: 0.2 В/дел … 0.5 В/дел

Разность фаз усилителей X, Y

< 3° в диапазоне 0 … 50 кГц

Калибратор

Форма сигнала

Меандр

Частота сигнала калибровки

1 кГц (±2 %)

Уровень сигнала калибровки

0.5 В пик-пик (±2 %)

ЭЛТ

Размер экрана

Диагональ 7.5 см;
площадь 8×10 дел. (1 дел. = 6 мм)

Напряжение ускорения

1,3 кВ

Цвет свечения

Зеленый

Общие данные

Напряжение питания

220 В (±10%); (50 ±2) Гц

Потребляемая мощность

Не более 25 Вт

Масса

3 кг

Комплект поставки

Делитель ×1 / ×10 (1), шнур питания (1),
предохранитель (1)
