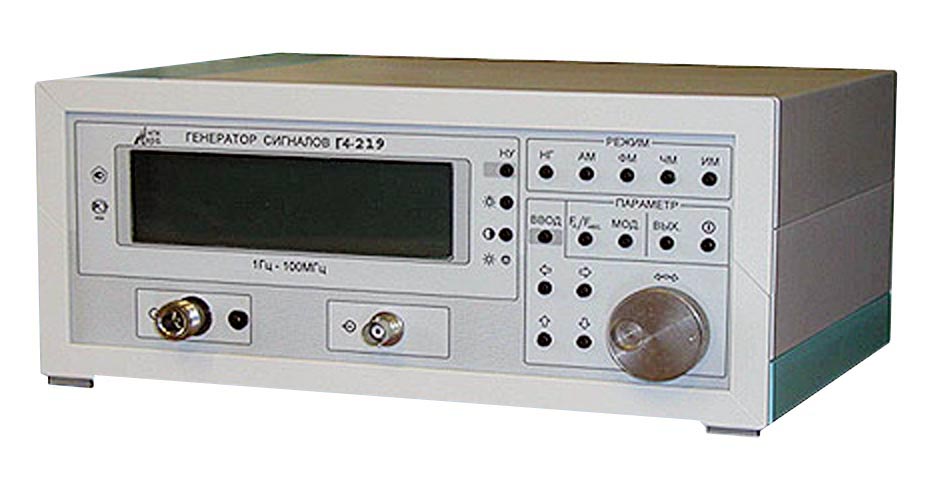

Генератор сигналов измерительный Импульс Г4-219

Параметры

Значения

Основные
параметры
и
характеристики

Рабочий диапазон частот генератора

1 Гц … 100 МГц
(для всех режимов)

Погрешность установки частоты выходного сигнала

Не более 3×10^–6Fн,
где Fн – несущая частота

Нестабильность частоты за 15 минут работы в нормальных условиях
после установления рабочего режима

Не хуже 5×10^–7Fн,
где Fн – несущая частота

Паразитная девиация частоты в режиме НК

Не более 1×10^–7Fн,
где Fн – несущая частота

Максимальный уровень выходного сигнала на согласованной
нагрузке 50 Ом

1 В (20 мВт)

Регулировка уровня выходного сигнала

Глубина

–100 дБ относительно 1 В

Шаг

1 мкВ … 1 мВ

Погрешность электронной регулировки
опорного уровня встроенным аттенюатором

При регулировке до 60 дБ

Не более ±1.0 дБ

При регулировке до 100 дБ

Не более ±2.0 дБ

Уровень паразитных, гармонических и комбинационных спектральных
составляющих относительно уровня несущей частоты

Не более –35 дБ

Режим
амплитудной
модуляции
(АМ)

Максимальный уровень выходного сигнала без модуляции

0.5 В

Модулирующая частота
внутреннего генератора

Рабочий диапазон

0.1 Гц … 100 кГц

Шаг перестройки

0.1 Гц … 10 Гц

Погрешность установки

Не более ±5×10^–5fм,
где fм – модулирующая частота
генератора

Коэффициент амплитудной модуляции
от внутреннего генератора

Пределы регулировки

0% … 99.9%

Шаг регулировки

0.1%

Погрешность установки коэффициента АМ

Не более ±1 %

Паразитная девиация частоты

Не превышает 10^–7Fн + 10 Гц,
где Fн – несущая частота;

Рабочий частотный диапазон внешнего модулирующего источника
сигнала сложной формы

10 Гц … 20 кГц

Режим
амплитудно-
импульсной
модуляции
(АИМ)

Рабочий диапазон частоты заполнения

1 Гц … 100 МГц

Шаг установки частоты заполнения

0.001 Гц … 10 Гц

Глубина ИМ

Не менее 50 дБ

Длительность видеоимпульсов
и промежутка между ними

Пределы регулировки

1 мкс … 200 с

Шаг регулировки

0.1 мкс … 0.01 с

Погрешность установки длительности импульсов
при внутренней модуляции

Не превышает шаг регулировки
длительности импульса

Длительность нарастания и спада импульсов по уровням 0.1 и 0.9

Не превышает 10%
от длительности импульсов

Неравномерность вершины импульса

≤15 %

Рабочий частотный диапазон внешнего модулирующего
цифрового сигнала ТТЛ уровня

От постоянного до 1 МГц

Режим
частотной
модуляции
(ЧМ)

Модулирующая частота синусоидального
и прямоугольного сигнала

Рабочий диапазон

0.1 Гц … 100 кГц

Шаг перестройки

0.1 Гц … 10 Гц

Погрешность установки

Не более 5·10^–5

Девиация частоты

Диапазон

1 Гц до 100 кГц

Шаг регулировки

1 Гц … 0.1 к Гц

Погрешность установки

0.2 %

Длительности линейно-нарастающего
и линейно-спадающего участков
огибающей треугольного сигнала

Пределы регулировки

1 мс … 600 с

Шаг регулировки

1 мс … 0.1 с

Приращение по частоте от несущей
в конце линейно-нарастающего участка

Пределы регулировки

1 кГц … 50 МГц

Шаг регулировки

1 Гц … 10 кГц

Длительность видеоимпульса и
промежуток между ними при
линейно-импульсной модуляции

Пределы регулировки

1 мс … 600 с

Шаг регулировки

1 мс … 0.1 с

Приращение по частоте от несущей в конце
линейно-нарастающего участка

Пределы регулировки

1 кГц … 50 МГц

Шаг регулировки

1 Гц … 10 кГц

Рабочий частотный диапазон внешнего
модулирующего источника сигнала сложной формы

10 Гц … 20 кГц

Режим
фазовой
модуляции
(ФМ)

Модулирующая частота

Рабочий диапазон

0.1 Гц … 100 кГц

Шаг перестройки

0.1 Гц … 10 Гц

Погрешность установки частоты модулирующего сигнала

Не более ±5×10^–5Fм,
где Fм – модулирующая частота

Пределы регулировки девиации

0.1° … 360° с шагом 0.1°

Погрешность установки девиации

+0.2 %

Рабочий частотный диапазон внешнего модулирующего

источника сигнала сложной формы

10 Гц … 20 кГц

Общие
характеристики

Потребляемая мощность

Не более 30 В·А

Масса генератора

Не более 3.5 кг
