Отладочный набор Texas Instruments EKT-LM3S3748

Подробное описание

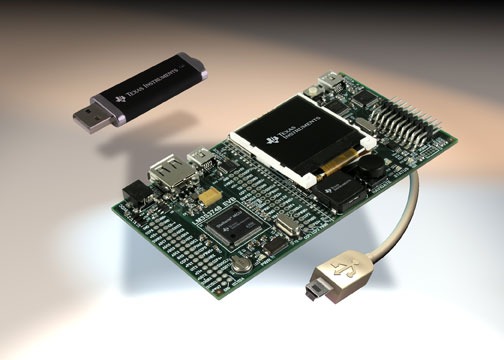

Набор включает в себя отладочную плату на базе ARM Cortex-M3 микроконтроллера LM3S3748, среду разработки и отладки программного обеспечения для микроконтроллеров компании Code Red Technologies.

Четыре канала АЦП сконфигурированы как два дифференциальных канала для возможности демонстрации работы в режиме осциллографа с отображением сигналов на LCD дисплее.

Отладочная плата также имеет возможность для использования в качестве не дорогого внутрисхемного отладочного интерфейса (ICDI).

Отличительные особенности:

• установленный микроконтроллер LM3S3748:
  • 32-бит ARM Cortex-M3, рабочая частота 50 МГц;
  • 128 Кбайт Flash-памяти программ, 64 Кбайт SRAM;
  • DMA контроллер, два SSI модуля;
  • два 16-битных таймера, два 32-битных таймера, 8 каналов ШИМ,
  • вход квадратурного энкодера;
  • часы реального времени;
  • два аналоговых компаратора, 8-канальный 10-битный АЦП;
  • 2×I2C, 2×UART, 4×ШИМ;
  • USB-host контроллер;
  • напряжение питания: 3.0 В - 3.6 В
• пример реализации 2-канального осциллографа;
• USB-host и USB-device интерфейсы;
• USB интерфейс для отладки;
• разъем 20-pin ARM-JTAG
• разъем для внешнего источника питания;
• возможность питания от USB или от внешнего источника питания;
• установленный стабилизатор напряжения 3.3 В;
• установленный цветной LCD дисплей 128×128;
• пользовательские кнопки, светодиоды, джойстик;
• аудиоинтерфейс;
• слот для установки карт памяти microSD;
• свободные выводы микроконтроллера доступны на контактных площадках платы;

Основные параметры

Комплектация:

1. Отладочная плата EKT-LM3S3748
2. USB кабеля (USB-device, USB отладка)
3. USB Flash-диск
4. JTAG кабель
5. CD диск с ПО, драйверами, руководством по быстрому старту, примерами.

Принципиальная схема отладочной платы

Варианты написания:

EKTLM3S3748, EKT LM3S3748
