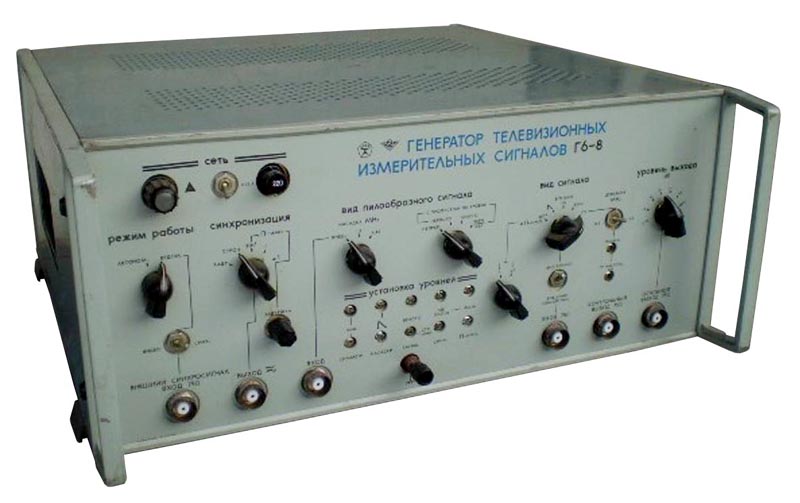

Генератор телевизионных сигналов ЛОРТА Г6-8
Генератор телевизионных испытательных сигналов Г6-8 предназначен для использования в комплексе аппаратуры для контроля и измерения основных качественных показателей телевизионной аппаратуры и каналов изображения междугородних кабельных и радиорелейных линий связи.
Подробное описание
В основу требований на испытательные сигналы, вырабатываемые генератором, положены рекомендации МККР и ОИРТ («Рекомендация МККР № 421», Женева, 1963 г.; «Резолюция № 47-III Группы изучения Технической комиссии ОИРТ», Бухарест, 1962 г.).
Генератор рассчитан для работы в условиях аппаратных залов телевизионных центров, станций линий связи, заводских цехов и лабораторий.
Характеристики выходных сигналов Г6-8
|
Сигнал
|
Описание
|
Назначение
|
|
№ 1 МККР
|
Симметричные прямоугольные импульсы с частотой повторения 50 Гц,
простробированные строчными гасящими импульсами |
Для измерения переходных характеристик
в области больших времен |
|
№ 2 МККР
|
Прямоугольные импульсы строчной частоты
и импульсы синус-квадратичной формы |
Для измерения переходных характеристик
в области средних и малых времен |
|
№ 3 МККР
|
Пилообразный сигнал с синусоидальной насадкой непрерывный
и с пропуском трех строк |
Для измерения нелинейности
амплитудной характеристики |
|
ОИРТ
|
Синусоидальное напряжение строчной частоты
|
Для измерения отношения сигнал/помеха
|
|
ОИРТ
|
Сигнал качающейся частоты
|
Для оперативного контроля
амплитудно-частотных характеристик |
Технические характеристики Г6-8
|
Параметры
|
Значения
|
||
|
Сигнал № 1 МККР
|
Скважность
|
2±10%
|
|
|
Перекос плоской части импульсов с частотой
повторения 50 Гц |
не более 1%
|
||
|
Перекос плоской части строчных гасящих
импульсов |
не более 2%
|
||
|
Сигнал № 2 МККР
|
Длительность прямоугольного импульса
|
25±3 мкс
|
|
|
Длительность фронтов нарастания и спада
прямоугольного импульса |
Т=0.083+0.010–0.008 мкс или
2Т=0.166 ±0.01 мкс |
||
|
Перекос плоской части прямоугольного импульса
|
не более 1% от размаха
испытательного сигнала |
||
|
Положение прямоугольного импульса
|
через 23 ±3 мкс после заднего фронта
строчного синхроимпульса |
||
|
Форма фронтов нарастания и спада
прямоугольного импульса |
соответствует рекомендации МККР
|
||
|
Длительность импульсов синус-квадратичной
формы на уровне 0.5 |
Т=0.083 ±0.008 мкс или
2Т=0.166 ±0.01 мкс |
||
|
Положение импульса синус-квадратичной формы
|
через 14 ±3 мкс после заднего фронта
строчного синхроимпульса |
||
|
Выбросы
|
В области импульса синус-квадратичной
формы длительностью 2Т и в области фронтов прямоугольного импульса |
не более 3%
|
|
|
В области импульса синус-квадратичной
формы длительностью Т |
не более 5% от размаха
испытательного сигнала |
||
|
Сигнал № 3 МККР
|
Расположение пилообразного сигнала
|
между уровнями «черного» и «белого»
|
|
|
Частота синусоидальной нарезки
|
1.2 МГц ±5% или
4.43 МГц ±5% |
||
|
Предел шлицевой регулировки размаха
синусоидальной насадки |
не менее 0 … 0.15 В
|
||
|
Собственная неравномерность амплитуды
синусоидальной насадки |
не более 3%
|
||
|
Сигнал качающейся частоты
|
Частота качания
|
50 Гц
|
|
|
Диапазон качания частоты испытательного сигнала
|
от 0.3…0.5 МГц до 6.5…6.9 МГц и
от 0.3…0.5 МГц до 10.5…11.3 МГц |
||
|
Длительность строб-импульса частотной метки
|
не более 300 мкс
|
||
|
Паразитная амплитудная модуляция
|
не более 4%
|
||
|
Коэффициент нелинейных искажений
|
не более 7%
|
||
|
Сопротивления выходов
|
Основной выход испытательного видеосигнала
в диапазоне частот 50 Гц…7.3 МГц |
75 Ом±5%
|
|
|
Контрольный выход испытательного видеосигнала
во всем рабочем диапазоне частот |
75 Ом±30%
|
||
|
Выход синхронизирующих импульсов
|
|||
|
Сопротивления входов
|
Вход внешнего видеосигнала или синхросмеси
по постоянному току |
75 Ом±5%
|
|
|
Вход внешней синусоидальной насадки
|
|||
|
Вход внешнего испытательного сигнала
в диапазоне частот 0 Гц…7.3 МГц |
75 Ом±10%
|
||
|
Регулировка выхода полного
испытательного сигнала |
Пределы
|
–3 дБ … +4 дБ
|
|
|
Ступени
|
1 дБ
|
||
|
Пределы шлицевых регулировок
размаха испытательных сигналов в видеосигнале на основном выходе, нагруженном на сопротивлении 75 Ом±5% в положении «0 дб» переключателя уровня сигнала |
Строчных гасящих импульсов
|
не уже 50 мВ±30%
|
|
|
Строчных синхронизирующих импульсов
|
не уже 300 мВ 30–70%
|
||
|
Прямоугольных импульсов строчной частоты
|
не уже 650 мВ ±20%
|
||
|
Симметричных прямоугольных импульсов
с частотой 50 Гц |
не уже 650 мВ +30–70%
|
||
|
Синусоидального напряжения строчной частоты
|
не уже 700 мВ 30–70%
|
||
|
Сигнала импульсов уровня «белого»
в пропущенных строках в сигнале № 3 МККР |
не уже 650 мВ 30–70%
|
||
|
Общие характеристики
|
Время непрерывной работы
|
24 ч
|
|
|
Время готовности к работе
|
5 мин
|
||
|
Питание от сети переменного тока
|
220 В +10–15% / 50 ±0.5 Гц
|
||
|
Потребляемая мощность
|
не более 30 В·А
|
||
|
Габариты
|
480 × 215 × 475
|
||
|
Вес
|
не более 20 кг
|
||
