Renesas Electronics: микроконтроллер SH7734 со встроенным графическим ускорителем и гигабитным Ethernet контроллером

Renesas Electronics и Renesas Mobile Corporation: Микроконтроллер семейства SuperH с поддержкой подключения ЖК дисплея с высоким разрешением и встроенным гигабитным Ethernet контроллером

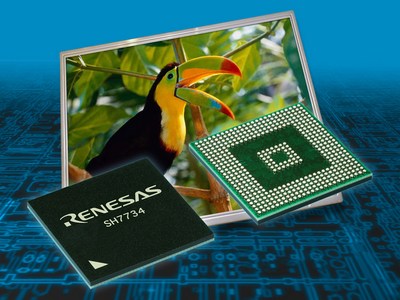

32-разрядный микроконтроллер SH7734 является представителем семейства SuperH, имеет рабочую частоту 533 МГц и встроенный 4-канальный множественно-ассоциативный кэш инструкций 32 КБайт и данных 32 КБайт.

Микроконтроллер оснащен графическим ускорителем, соответствующим спецификации Open VG 1.1. Как контроллер дисплея, микроконтроллер содержит специальный модуль, поддерживающий цифровой выход RGB888. Гигабитный Ethernet контроллер обеспечивает высокую скорость передачи данных по сети, а встроенный контроллер основной памяти поддерживает DDR2 и DDR3 SDRAM и обеспечивает пропускную способность памяти 1.2 ГБайт/с.

К встроенным периферийным функциям относятся интерфейс USB 2.0 Host/Function, DMA контроллер, последовательный интерфейс, интерфейс NAND Flash памяти, таймеры, последовательный звуковой интерфейс.

Основные характеристики микроконтроллеров SH7734:

• ядро:
  • SH-4A, рабочая частота 533 МГц;
  • 32 КБайт кэш инструкций, 4-х канальный множественно-ассоциативный;
  • 32 КБайт кэш данных, 4-х канальный множественно-ассоциативный;
  • сопроцессор для операций с плавающей точкой;
  • модуль управления памятью;
• внешние интерфейсы:
  • интерфейс внешней шины:
    • поддержка подключения SRAM, ROM, ATA;
    • выбираемая ширина шины 8/16 бит;
    • максимальная рабочая частота 44 МГц (CPU: 533 МГц);
    • максимальная рабочая частота 50 МГц (CPU: 400 МГц);
  • DDR2/DDR3-SDRAM контроллер:
    • 16-битный интерфейс;
    • максимальная рабочая частота 300 МГц;
• контроллер дисплея:
  • поддержка подключения дисплея с разрешением:
    • WVGA (832×496, глубина цвета 32 бит/пиксель);
    • XGA (1024×768, глубина цвета 16 бит/пиксель);
    • XGA (1280×768);
  • цифровой выход RGB888;
• гигабитный Ethernet контроллер;
• встроенный контроллер USB 2.0:
  • два порта (1 Host/Function порт, 1 Host порт);
  • поддержка High-Speed и Full-Speed;
• периферийные модули:
  • последовательный звуковой интерфейс SSI (max. 4 канала);
  • конвертер скорости передачи;
  • 9 канальный модуль таймера;
  • многофункциональный таймер;
  • интерфейс I2C;
  • двухканальный интерфейс SPI;
  • тактируемый последовательный интерфейс (max. 5 каналов);
  • интерфейс NAND Flash памяти;
  • 10-битный 8-канальный АЦП;
  • сторожевой таймер;
  • часы реального времени;
  • 34-канальный контроллер прямого доступа к памяти;
  • интерфейс MMC/SD;
  • графический ускоритель двухмерной графики;
• пользовательский отладочный интерфейс;
• корпус: 440-выводный BGA.

Основное применение микроконтроллеров: оборудование и системы с ЖК дисплеем, сетевое оборудование, портативные системы.
