Вскоре большинство смартфонов будут поддерживать технологию Near-Field Communication (NFC, технология беспроводной высокочастотной связи малого радиуса действия) и смогут выполнять функции ключей или кредитных карт. Пользователю необходимо будет просто поднести свой телефон к NFC-считывателю, и устройства начнут обмен данными для выполнения транзакции. Функция автоматического сопряжения беспроводных устройств представляет собой еще одну сферу развивающихся приложений.
Технология NFC
Максимальная дальность связи по технологии NFC составляет около 20 см с эффективным типовым значением 4-5 см, что обеспечивает определенные преимущества в безопасности обмена данными. Используется ближняя зона, в отличие от привычных технологий с дальним радиусом действия.
Поле дальнего радиуса действия включает в себя ортогональные электрические и магнитные поля, которые простираются от антенны за пределы нескольких длин волн. Поведение волн описывается системой уравнений Максвелла, согласно которым магнитные и электрические поля обмениваются энергией и поддерживают друг друга на всем пути следования сигнала. Напряженность поля уменьшается с расстоянием (d) на коэффициент 1/d2.
Поле ближней зоны находится в пределах одной длины волны антенны или меньше. Оно также состоит из магнитного и электрического поля, однако магнитное поле доминирует. Затухание сигнала ближнего поля определяется коэффициентом 1/d6, что делает его гораздо менее применимым.
По существу, ближнее поле – это магнитное поле, формируемое передающей антенной. Передающая антенна может рассматриваться как первичная обмотка воздушного трансформатора, а приемная антенна – как вторичная обмотка этого трансформатора. Высокий коэффициент затухания делает общее эффективное расстояние беспроводной связи очень коротким.
Технология NFC подразумевает оперирование сигналами с глубиной (коэффициентом) ASK модуляции от 10% до 100% в нелицензированном диапазоне частот 13.56 МГц. При передаче двоичных данных, с целью повышения надежности, используется Манчестерский или модифицированный код Миллера.
Скорость передачи данных зависит от метода кодирования и коэффициента модуляции и может быть 106 Кбит/с, 212 Кбит/с или 424 Кбит/с. Некоторые NFC-устройства используют стандарт кодирования NRZ-L (уровень кодирования без возврата к нулю, non-return-to-zero level). Двоичная фазовая манипуляция (Binary phase shift keying, BPSK) является альтернативой при скорости передачи данных 106 Кбит/с. Типовая ширина полосы сигнала ссотавляет ±7 кГц, но может быть увеличена до ±1.8 МГц, в зависимости от метода кодирования и скорости передачи данных.
Следует отметить, что некоторые NFC-устройства поддерживают обмен данными на скорости до 848 Кбит/с, но такие параметры не утверждены принятыми стандартами. Вариант стандарта для более высоких скоростей обмена данными по технологии NFC находится в стадии рассмотрения, и ожидается, что он повысит верхний предел для некоторых приложений до 6.8 Мбит/с.
Устройства, протоколы и режимы работы
Существуют два режима работы NFC-устройств: активный и пассивный (Рисунок 1). В активном режиме аккумулятор или источник питания полностью обеспечивают питанием оба коммуникационных устройства. В пассивном режиме одно из устройств имеет источник питания, другое (метка, транспондер, брелок) является пассивным, и для питания используется электрический ток, индуцированный в антенне электромагнитным сигналом, передаваемым активным устройством.
 |
|
| Рисунок 1. | В технологии NFC используются как активные, так и пассивные устройства. Например, считыватель будет взаимодействовать со смартфоном, оба устройства активны (a). Или, смартфон будет инициатором опроса пассивной метки/транспондера (b). |
Стоит отметить, что метки радиочастотной идентификации (RFID) работают таким же образом. Пассивное устройство, получив питание, передает данные активному устройству с использованием нагрузочной модуляции. Нагрузочная модуляция (или модуляция нагрузкой) является одной из форм амплитудной модуляции, определяется как разность между средним максимальным и средним минимальным значениями передаваемого сигнала на частоте 13.56 МГц и подразумевает модуляцию данных на поднесущей частоте 848 кГц, которая, в свою очередь, модулирует основную несущую частоту 13.56 МГц. В результате сформированный сигнал изменяет импеданс контура на приемном устройстве, которое переводит его в амплитудно-модулированный.
Оба устройства, активное и пассивное, используют сигнал с 10% ASK модуляцией и Манчестерским кодированием для скоростей обмена данными 212 Кбит/с и 424 Кбит/с. Активные устройства используют модифицированный код Миллера и ASK модуляцию со 100% глубиной для скорости передачи данных 106 Кбит/с с целью обеспечить надежную инициализацию. На Рисунке 2 изображен стандартный NRZ-L код и варианты NFC-кодирования.
 |
|

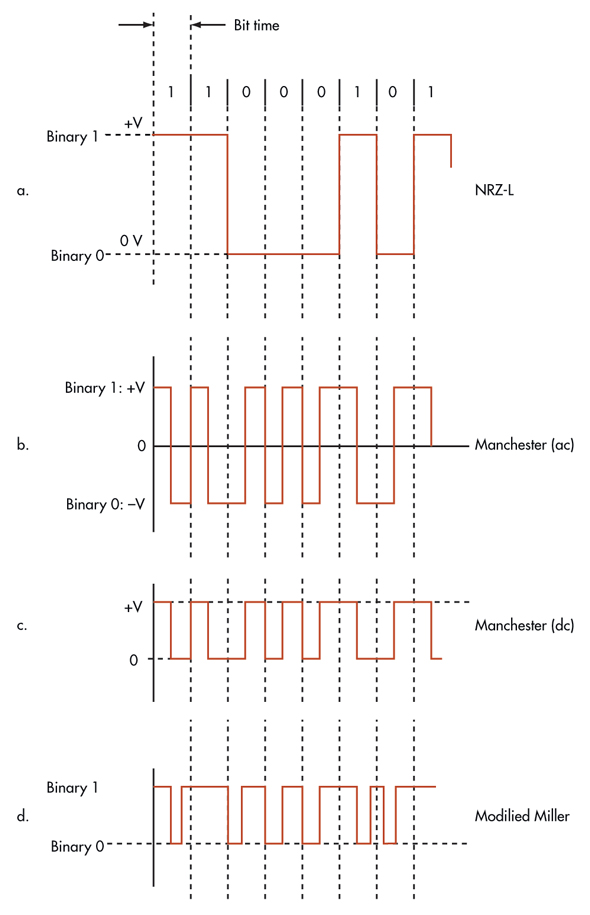

| Рисунок 2. | Сигнал NFC протокола включает в себя стандартный NRZ-L формат (a), переменный сигнал с манчестерским кодированием (b), манчестерский код (c) и модифицированный код Миллера (d). Манчестерский код и код Миллера обеспечивают более надежное чтение данных и простое восстановление синхронизации. |
Базовый режим работы является полудуплексным, когда в один момент времени одно устройство передает, а все остальные принимают данные. Одни устройства выступают инициаторами, «прослушивают» канал связи и передают данные, только если отсутствуют другие сигналы. Инициатор ведет опрос других устройств, находящихся рядом с ним. Другие устройства – целевые – «слушают» инициатора и отвечают на его запросы в соответствии с форматом протокола.
Технология NFC поддерживает и другие режимы: чтение/запись, точка-точка (связь между однотипными устройствами) и режим эмуляции карт. Операции записи/чтения поддерживаются как активными, так и пассивными устройствами и используются для передачи данных от одного устройства к другому. Инициатор или считывает, или записывает данные на пассивном устройстве. В режиме точка-точка два активных устройства обмениваются данными с целью установить канал связи для последующих транзакций. Режим эмуляции карт подразумевает считывание активным устройством пассивного, например, чтение кредитной карты или метки.
Множество NFC стандартов, в частности NFC-A, NFC-B и NFC-F, определяют несколько слегка отличающихся технологий передачи данных (Таблица 1). Каждый из них устанавливает различные скорости передачи данных, глубину модуляции, метод кодирования или режим работы. Устройство-инициатор опроса пытается определить специфические режимы работы отвечающих устройств и затем конфигурирует себя на соответствующую технологию для завершения сеанса обмена данными.
Таблица 1. Стандарты NFC, определяющие метод кодирования, модуляцию и скорость обмена данными.
| Стандарт | Тип устройства |
Кодирование | Модуляция | Скорость передачи данных, Кбит/с |
Несущая частота, МГц |
| NFC-A | Инициатор | Код Миллера | ASK 100% | 106 | 13.56 |
| NFC-A | Целевое | Манчестер | Нагрузочная (ASK) | 106 | 13.56 848 кГц поднесущая |
| NFC-B | Инициатор | NRZ-L | ASK 100% | 106 | 13.56 |
| NFC-B | Целевое | NRZ-L | Нагрузочная (BPSK) | 106 | 13.56 848 кГц поднесущая |
| NFC-F | Инициатор | Манчестер | ASK 100% | 212/424 | 13.56 |
| NFC-F | Целевое | Манчестер | Нагрузочная (ASK) | 212/424 | 13.56 (без поднесущей) |
Кроме того, стандарты NFC определяют четыре основных вида пассивных меток: Тип 1 – Тип 4. Каждый тип имеет различный объем памяти и отвечает требованиям одного из популярных стандартов. Типы 1 и 2 имеют встроенную память 96 Кбайт и от 48 Байт до 2 Кбайт, соответственно, и передают данные на скорости 106 Кбит/с. Типы 3 и 4 работают на скорости 212 Кбит/с или 424 Кбит/с и имеют максимум либо 1 Мбайт, либо 32 Кбайт встроенной памяти.
Далее стандарты определяют формат пакета сообщения, называемый NFC Data Exchange Format (NDEF) для использования в ходе обычной работы. Каждая передача данных называется сообщением, и каждое сообщение включает в себя одну или несколько записей (Рисунок 3). Запись состоит из полезной нагрузки (Payload) и фиксированного заголовка, который имеет идентификатор (Identifier), длину (Length) и тип полей полезной нагрузки (Type). Полезная нагрузка, как правило, представляет собой URL или тип данных, определяемых стандартным файлом типов данных NFC Record Type Definition (RTD).
 |
|

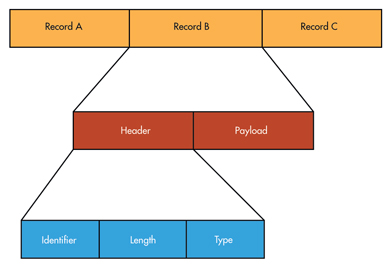

| Рисунок 3. | Сообщение NDEF (NFC Data Exchange Format) включает в себя одну или несколько записей. Каждая запись состоит из полезной нагрузки и заголовка. |
Стандарты NFC
Большинство базовых стандартов NFC происходит от стандартов, регламентирующих RFID технологию и смарт-карты. Они стали формальными стандартами Международной организации по стандартизации / Международной электротехнической комиссии (ISO/IEC), включая даже те стандарты, которые первоначально разработаны компаниями-участниками:
- ISO/IEC 14443A (NXP, ранее Philips MIFARE);
- ISO/IEC 14443B (Infineon);
- JIS X6319-4 (Sony FeliCA).
Радиочастотная технология NFC регламентируется стандартом ECMA 340 (Европейская ассоциация стандартизации информационно-коммуникационных систем). Он определяет коммуникационный интерфейс и протокол NFCIP-1. ISO/IEC приняли и адаптировали этот стандарт как 18092. Существует также стандарт NFCIP-2, называемый еще ECMA 352, и стандарт ISO/IEC 23917.
NFC Форум, некоммерческая рекламная группа компаний, устанавливает и поддерживает широкий спектр спецификаций стандартов, связанных с NFC. Она также обеспечивает тестирование и сертификационные программы для повышения совместимости NFC устройств. Объединенная группа компаний Europay, MasterCard, American Express и Visa (EMVCo), управляют и поддерживают спецификации для смарт-карт, терминалов продажи и оплаты, банкоматов и связанных с ними устройств.
Безопасность NFC
Если технология NFC будет использоваться вместо платежей с помощью кредитных карт или для доступа к критически важным объектам, то передаваемые даны должны быть в безопасности. Один из уровней безопасности является неотъемлемой частью NFC просто ввиду того, что обмен данными ведется на очень коротком расстоянии. Но это не означает, что NFC система не может быть взломана. С помощью направленной антенны с высоким коэффициентом усиления и чувствительного приемника можно прослушать сигналы NFC на значительном удалении, при этом такая установка для взлома не может быть незаметна.
Риски для безопасности также исходят из других форм взлома. Например, может иметь место повреждение данных, когда NFC считывателю или любому подобному устройству передаются ложные данные. Данные также могут быть изменены в процессе передачи. Во время такой атаки хакеры получают доступ к передаваемым данным и изменяют их перед пересылкой. Такой вид хакерской атаки маловероятен, но возможен. Лучшим способом защиты данных в таких случаях являются шифрование данных или иные методы защиты радиоканала. Практически во всех приемопередатчиках NFC используется шифрование.
«Хотя стандарты NFC уже определены и разработаны, дополнительный прогресс ожидается в инфраструктуре терминалов продажи и оплаты, чтобы полностью реализовать потенциал технологии», - говорит Рон Веттер, член IEEE Computer Society и основатель компании Mobile Education LLC. «Основной причиной тому является область «мобильных платежей, но и безопасное и конфиденциальное решение проблем клиентов также играет важную роль в том, как быстро будет принята эта технология».
Окончание: Часть 2
