В настоящее время в мире начался бум по использованию микроконтроллеров в различных самоделках и стартапах. Действительно, цены на микроконтроллеры упали, а возможности их постоянно растут. Да и наши друзья, китайцы, научились изготавливать периферию к ним, и продают её к тому же по смешным ценам. Но вот с программированием микроконтроллеров всё не так радужно…

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

С чего всё началось и как развивалось

С самого момента появления микропроцессоров развитие принципов работы с ними идет по пути роста абстракции. Первый этап представлял программирование непосредственно в машинных кодах. Программирование было сложным, долгим и требовало очень специфичного склада ума. Поэтому программистов было очень мало.

Но человек существо ленивое, а лень, как известно, двигатель прогресса. Придумали первый уровень абстракции – ассемблер. Писать программы стало проще и веселее. Количество программистов возросло. Но все равно ассемблер не очень сильно отличался от машинных кодов.

Поэтому появился следующий уровень абстракции. Языки высокого уровня. Основной целью этих языков была возможность объяснить машине, что от нее хотят, на языке максимально приближенном к человеческому. Это позволяло заниматься программированием людям с менее специфичным складом ума. Поэтому с развитием языков высокого уровня количество программистов росло, и соответственно росло количество полезных программ, которые они создавали.

Как дела обстоят сейчас

Конечно, для начала работы непосредственно с контроллером требуется определенная подготовка. То есть, необходимы программатор, настроенная среда для программирования на компьютере, ну и, естественно, знание языка программирования. Кроме того, требуется умение в работе с паяльником, разработке печатных плат, знания в электротехнике и электронике. Так что порог вхождения в область создания собственных устройств на микроконтроллерах остается высоким.

Кроме того, для такой работы требуется сочетание навыков, которые достаточно редко встречаются вместе. Программисты редко дружат с паяльником, а электронщики не часто являются программистами. Для программистов проблему решили созданием платы Arduino, которая позволяет собирать устройства без использования инструментов.

FLProg - система визуального программирования плат Arduino

Для электронщиков и электриков все хуже. До последнего времени для того, чтобы создать свое устройство с применением микроконтроллера, у них было два пути. Либо самим изучать язык программирования "С", либо просить помощи у программиста. Оба пути не самые лучшие. Для того что бы стать программистом, необходим определенный склад ума, не всегда совместимый с опытом чтения электрических схем. А знакомого программиста может не оказаться под рукой.

В то же время давно существуют среды программирования адаптированные под обычного инженера – электронщика, ну или просто электрика. Я имею в виду среды программирования промышленных контроллеров. ПЛК. Они позволяют создавать программное обеспечение для контроллеров на языках FBD и LAD. Собственно говоря, как таковыми языками они не являются. Это, скорее, графические среды для рисования принципиальных или логических схем.

FBD (Function Block Diagram)

– графический язык программирования стандарта МЭК 61131-3. Программа образуется из списка цепей, выполняемых последовательно сверху вниз. При программировании используются наборы библиотечных блоков. Блок (элемент) – это подпрограмма, функция или функциональный блок (И, ИЛИ, НЕ, триггеры, таймеры, счётчики, блоки обработки аналогового сигнала, математические операции и др.). Каждая отдельная цепь представляет собой выражение, составленное графически из отдельных элементов. К выходу блока подключается следующий блок, образуя цепь. Внутри цепи блоки выполняются строго в порядке их соединения. Результат вычисления цепи записывается во внутреннюю переменную либо подается на выход контроллера.

FLProg - система визуального программирования плат Arduino

Ladder Diagram (LD, LAD, РКС)

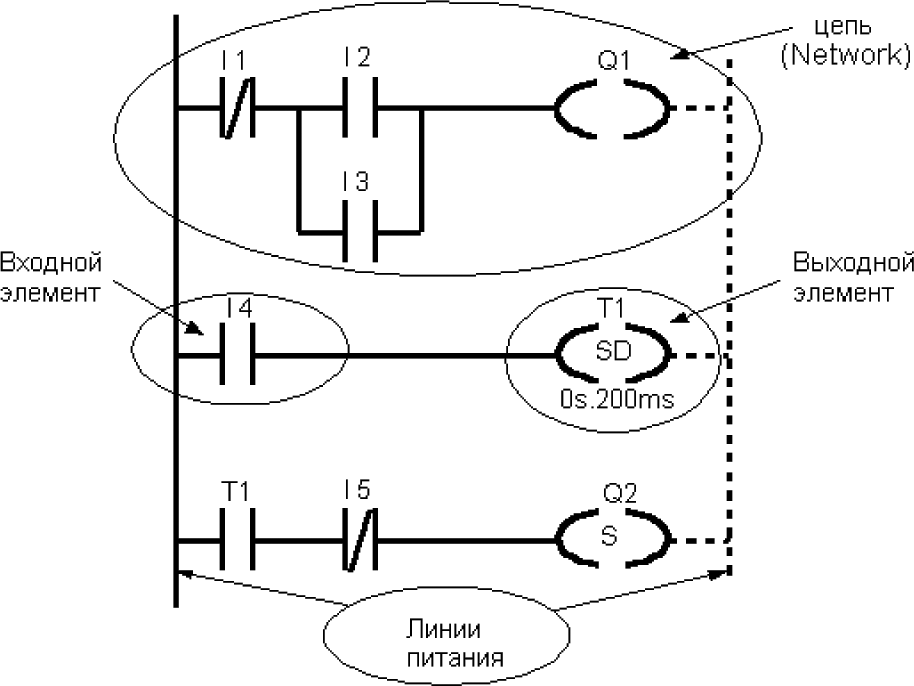

FLProg - система визуального программирования плат Arduino– язык релейной (лестничной) логики. Синтаксис языка удобен для замены логических схем, выполненных на релейной технике. Язык ориентирован на инженеров по автоматизации, работающих на промышленных предприятиях. Обеспечивает наглядный интерфейс логики работы контроллера, облегчающий не только задачи собственно программирования и ввода в эксплуатацию, но и быстрый поиск неполадок в подключаемом к контроллеру оборудовании. Программа на языке релейной логики имеет наглядный и интуитивно понятный инженерам-электрикам графический интерфейс, представляющий логические операции, как электрическую цепь с замкнутыми и разомкнутыми контактами. Протекание или отсутствие тока в этой цепи соответствует результату логической операции (истина – если ток течет; ложь – если ток не течет). Основными элементами языка являются контакты, которые можно образно уподобить паре контактов реле или кнопки. Пара контактов отождествляется с логической переменной, а состояние этой пары – со значением переменной. Различаются нормально замкнутые и нормально разомкнутые контактные элементы, которые можно сопоставить с нормально замкнутыми и нормально разомкнутыми кнопками в электрических цепях.

Такой подход оказался очень удобным для легкого вхождения в разработку систем АСУ инженеров-электриков и электронщиков. Разрабатывая проекты установок, они могли легко привязать работу этих установок к алгоритмам работы контроллера. В обслуживании этих установок на объекте также лучше, когда существующий обслуживающий персонал может легко проверить работу системы АСУ, найти проблему. И при этом нет необходимости вызывать по каждому пустяку программиста из «Центра». И это подход себя оправдал. На сегодняшний день почти все системы промышленной автоматики созданы с помощью таких средств разработки.

FLProg - система визуального программирования плат Arduino

Такая среда разработки есть у Siemens, ABB, Schneider Electric… да и практически у всех производителей ПЛК. Казалось бы, идеальное решение для любителей самоделок. Но, как всегда есть «но». Все эти среды программирования привязаны к промышленным контроллерам определённого производителя. И цены на эти контроллеры мало вдохновляют. Очень редко какой семейный бюджет позволит приобрести контроллер ценой в несколько десятков тысяч рублей.

Зато платы Arduino идеально подходят для самодельщиков и кулибиных, на которых наша страна всегда была, есть и будет богата. Но, опять «но». Программируются эти платы на языке C. Для большинства этих умнейших людей, с очень прямыми руками, растущими из положенного места, язык С. это китайская азбука. Они могут придумать, нарисовать, собрать, отладить и запустить сложнейшие схемы, но If, For, Case, Void и т.п. - это не для них. Конечно, можно почитать инструкции в интернете, поиграться какое-то время, помигать светодиодом с помощью примера. Но для более серьезного применения необходимо детальное изучение языка. А зачем им это?

Они не собираются быть профессиональными программистами. У них другой путь. Они что-то придумали. Да, это проще и красивее собрать с помощью микроконтроллера, но становится для этого программистом, потратив месяцы на изучение языка? Нет, конечно. Собирают по старинке, попроще, конечно, но в своей области.

FLProg - система визуального программирования плат Arduino

На основании всех этих выкладок и был создан проект FLProg. Основная идея проекта – совместить принципы промышленного программирования с дешевизной и удобством Arduino. Проект предлагает новый уровень абстракции с довольно смелым заявлением –

Чтобы программировать микроконтроллеры не обязательно знать языки программирования!

В результате получился инструмент, позволяющий создавать свои проекты на Arduino любому человеку, знакомому с электротехникой и электроникой, позволяющий создать свое изделие с использованием данных плат.

Проект состоит из двух частей.

Первая часть -это десктоп-приложение FLProg, представляющее собой графическую среду программирования плат Arduino.

Во-вторых, это сайт FLProg.ru, с помощью которого члены сообщества пользователей программы могут пообщаться между собой, узнать последние новости проекта, скачать последнюю версию программы, ну и найти необходимую информацию по работе с приложением.

Начнем по порядку

Программа FLProg позволяет создавать прошивки для плат Arduino с помощью графичес­ких языков FBD и LAD, которые являются стандартом в области программирования промыш­ленных контроллеров. При создании программы я постарался максимально использовать наработки программистов Siemens, ABB, Schneider Electric в их средах программирования.

Я немного расширил классический функционал этих языков, добавив функциональные блоки, отвечающие за работу с внешними устройствами. Они являются «обертками» над библиотеками, предназначенными для работы с ними. Программа работает на компьютере под управлением OS Windows. Но энтузиастами из сообщества пользователей программы была опробована возможность запуска программы по ОС Linux. Этому посвящена статья на сайте проекта, которую можно прочитать по ссылке:

http://flprog.ru/FLProg/pid144781676/vpi19538946

При создании нового проекта вам предложат выбрать язык программирования, на котором вы будете создавать проект, и контроллер, на котором этот проект будет реализован.

FLProg - система визуального программирования плат Arduino

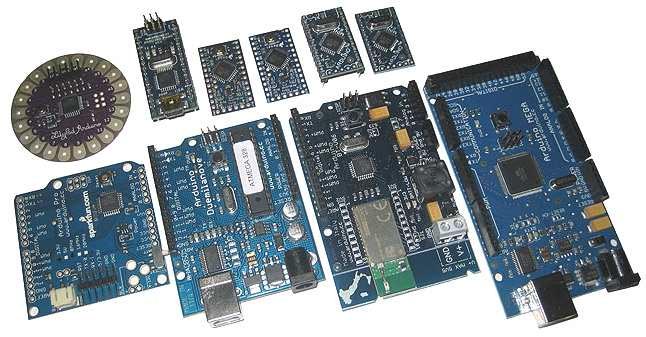

Вот список плат Arduino, поддерживаемых программой на сегодняшний день:

  Arduino Diecimila
Arduino Duemilanove
Arduino Leonardo
Arduino Lilypad
Arduino Mega 2560
Arduino Micro
Arduino Mini
Arduino Nano (ATmega168)
Arduino Nano (ATmega328)
Arduino Pro Mini
Arduino Pro (ATmega168)
Arduino Pro (ATmega328)
Arduino Uno

В скором времени ожидается пополнение в семействе поддерживаемых плат. Arduino Due уже в пути, а плату Intel Galileo (gen.2) обещал предоставить руководитель лаборатории интернета вещей при Санкт-Петербургском Государственном университете телекоммуника­ций им. проф. М.А. Бонч-Бруевича. Со временем, по мере приобретения, планируется поддержка плат основанных на контроллерах STM.

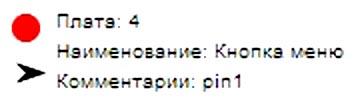

Проект в FLProg представляет собой набор плат, на каждой из которых собран законченный модуль общей схемы. Для удобства работы каждая плата имеет наименование и комментарии. Так же каждую плату можно свернуть (для экономии места в рабочей зоне, когда работа над ней закончена) и развернуть. Красный индикатор в наименовании платы указывает на то, что в схеме платы есть ошибки.

 FLProg - система визуального программирования плат Arduino

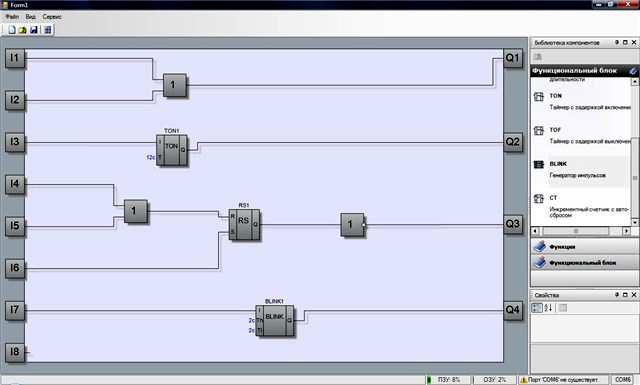

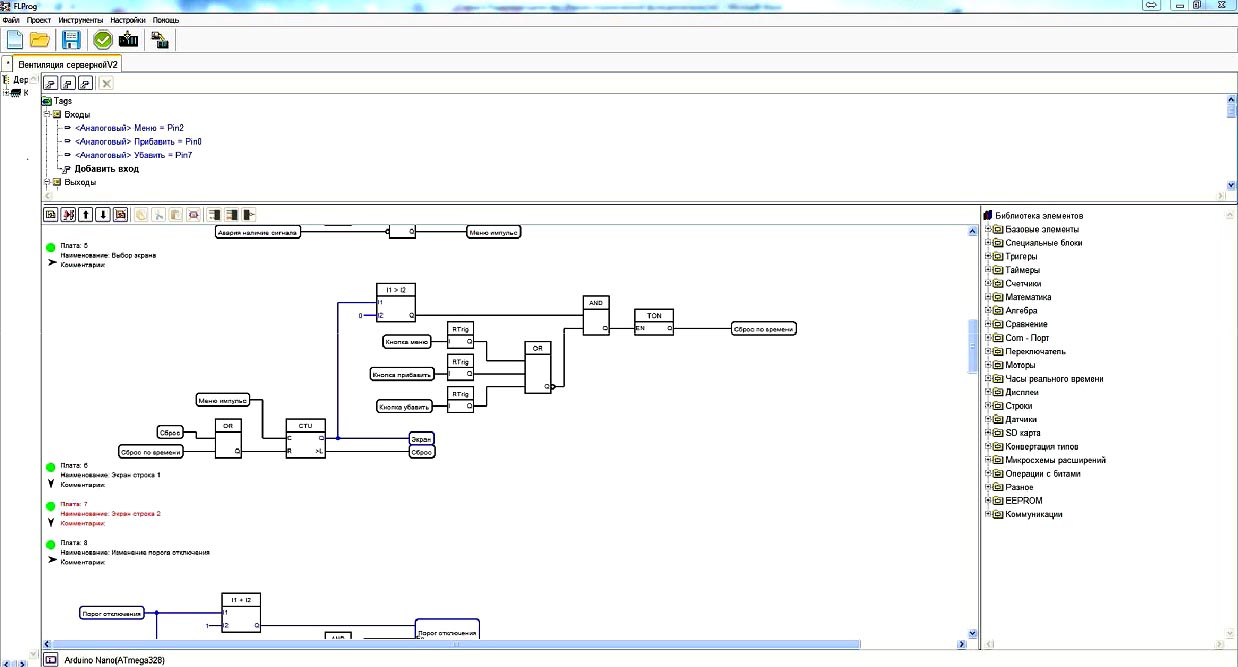

Вид окна программы в режиме языка FBD.

 FLProg - система визуального программирования плат Arduino

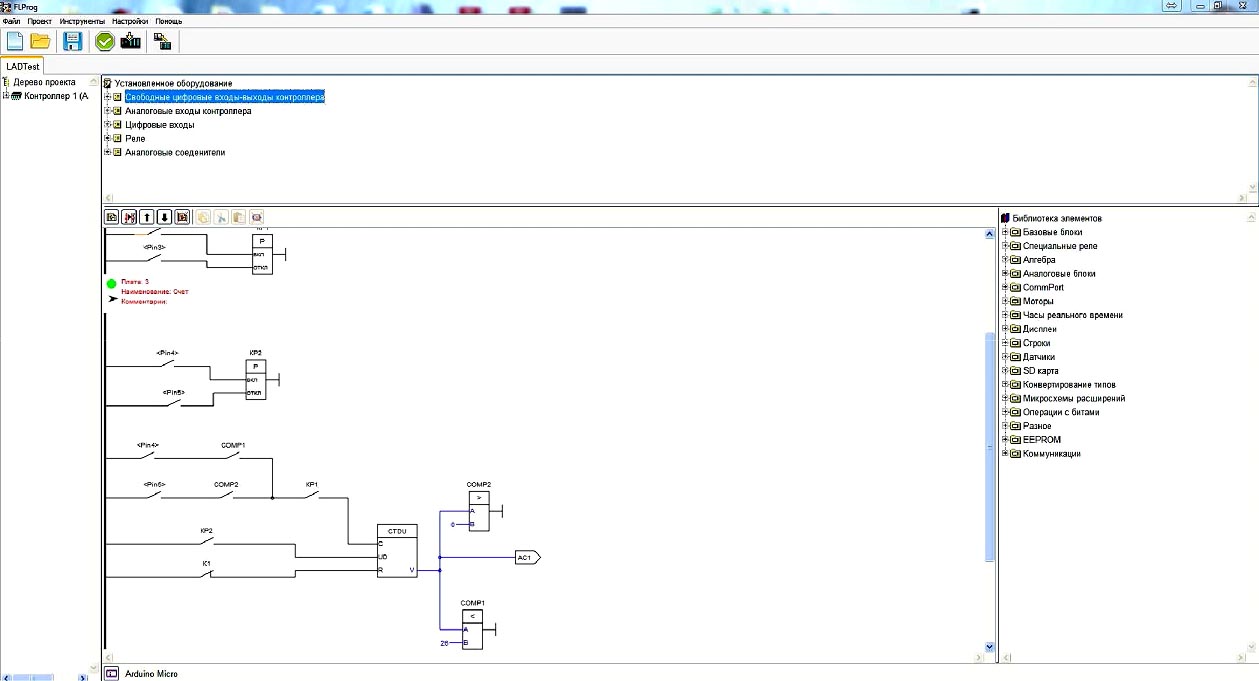

Вид окна программы в режиме языка LAD.

В правой части рабочей зоны расположена библиотека элементов. В схему элементы переносятся простым перетаскиванием. При двойном клике по элементу будет показана информация о нём.

Вот список блоков доступных на сегодняшний день.

FBD:

Базовые элементы

[XOR]
[AND]
[OR]
[Bounce]

Специальные блоки

[Scale]

Триггеры

[SR]
[TT]
[RS]
[Rtrig]

Таймеры

[Generator]
[Timer]

Счетчики

[Counter]
[SpeedCounter]

Математика

[SUM(+)]
[MUL(*)]
[SUB(-)]
[DIV(/)]
Алгебра
[SIN]
[COS]
[TAN]
[ABS]
[SQ]
[SQRT]
[MIN]
[MAX]
[POW]
[RANDOM]

Сравнение

[Comparator]

Com –порт

Send
SendVariable
ReceiveVariable

Переключатель

[SWITCH]
[MUX]
[DMS]

Моторы

ServoMotor
StepMotor

Часы реального времени

[Alarm]
[GetTime]
[SetTime]

Дисплеи

Дисплей на чипе НD44780
Подсветка дисплея на чипе НD44780 I2C
Блок декодирования семисегментного индикатора

Строки

Сложение строк

Датчики

[Ultrasonic HC-SR04]
[DHT11, DHT21, DHT22]
[DS18x2x]
[IR Ressive] [BMP-085]

SD карта

Запись переменной на SD карту
Выгрузка файла с SD карты

Конвертация типов

Преобразование строк
Преобразование Float в Integer

Микросхемы расширений

Расширитель выводов 74HC595

Операции с битами

Шифратор
Дешифратор
Чтение бита
Запись бита

Разное

Матричная клавиатура
Пьезодинамик

EEPROM

Запись в EEPROM
Чтение из EEPROM

Коммуникации

SendVariableFromCommunication
RessiveVariableFromCommunication
WebServerPage
WebClient

LAD:

Базовые блоки

Контакт
Катушка
Защита от дребезга
Выделение переднего фронта

Специальные реле

Двустабильное реле
Реле времени
Генератор
Реле сравнения

Алгебра

SIN
COS
TAN
ABS
MAX
MIN
SQ
SQRT
POW
RANDOM

Аналоговые блоки

Масштабирование
Математика
Счетчик
Аналоговый переключатель
Переключатель много к одному
Переключатель один ко многим
Аналоговый вход контроллера
Аналоговый выход контроллера
Вход аналогового соединителя
Выход аналогового соединителя
Скоростной счетчик

CommPort

Передача в ComPort
Передача переменной через Comm port
Прием переменной через Comm port

Моторы

Сервомотор
Шаговый двигатель

Часы реального времени

Получить данные
Будильник
Установка времени

Дисплеи

Дисплей на чипе HD44780
Блок управления подсветкой дисплея на чипе HD4480 I2C
Блок декодирования семисегментного индикатора

Строки

Сложение строк

Датчики

Ультразвуковой дальномер HC-SR04
Датчик температуры и влажности DHT11 (DHT21, DHT22)
Датчик температуры DS18x2x
IR Ressive
BMP-085

SD карта

Запись переменной на SD карту
Выгрузка файла с SD карты

Конвертирование типов

Конвертация строк
Преобразование Float в Integer

Микросхемы расширений

Расширитель выводов 74HC595

Операции с битами

Шифратор
Дешифратор
Чтение бита
Запись бита

Разное

Матричная клавиатура
Пьезодинамик

EEPROM

Запись в EEPROM
Чтение из EEPROM

Коммуникации

Блок отправки переменной через коммуникации
Прием переменной через коммуникации
Страница Web сервера
Web клиент

В настоящее время ведется разработка функциональных блоков для работы с трех­осевым гироскопом, люксометром, и другими датчиками и сенсорами. Также ведется работа над организацией обмена данными через блютуз, радиоканал, и интерфейс RS-485. В дальнейших планах. разработка SCADA-системы для организации интерфейса систем, разработанных в программе FLProg на персональном компьютере или графических дисплеях.

Список периферийного оборудования, поддерживаемого программой, доступен на сайте проекта по ссылке:

http://flprog.ru/FLProg/pid218088913/vdi194000369

 FLProg - система визуального программирования плат Arduino

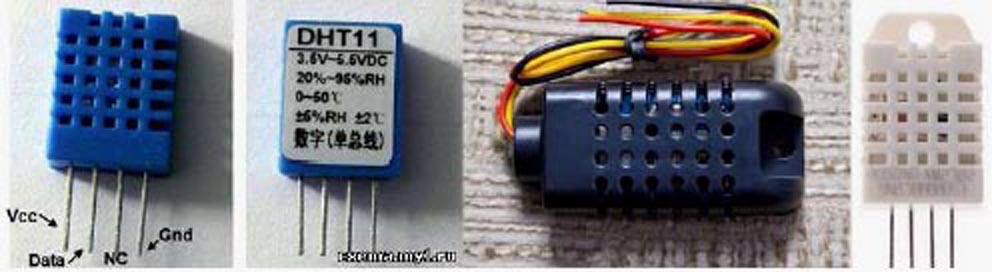

Датчики температуры и влажности DHT11, DHT21, DHT22.

Для части оборудования в разделе на сайте присутствуют обзорные статьи, облегчающие понимание применения его в программе.

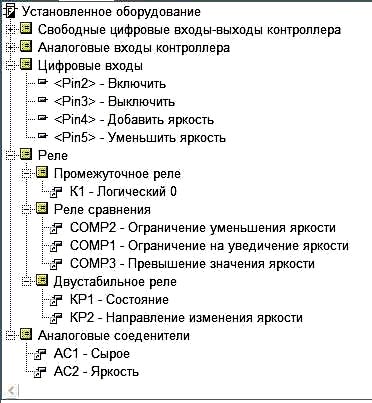

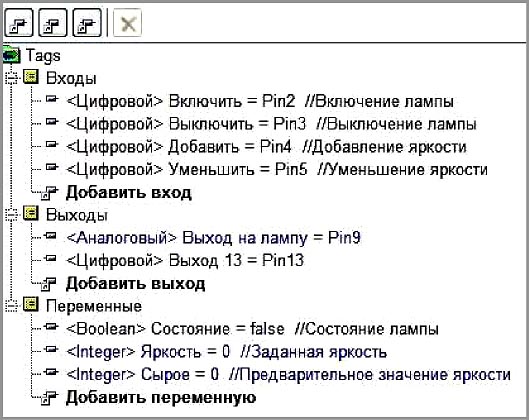

В верхней части рабочей зоны расположен список тэгов (переменных и входов выходов) (FBD) или установленного оборудования (LAD). Тэги или оборудование переносятся на схему простым перетаскиванием.

FLProg - система визуального программирования плат Arduino   FLProg - система визуального программирования плат Arduino

После завершения работы над проектом производится его компиляция. После компиляции автоматически откроется программа "Arduino 1.5.7" с загруженным скетчем вашего проекта. В программе "Arduino IDE 1.5.7" вам необходимо будет указать номер COM ­порта, к которому подключен ваш контроллер, выбрать его тип, и произвести заливку скетча в контроллер. Подробнее о программе "Arduino IDE 1.5.7" можно почитать на сайте Arduino.ru.

FLProg - система визуального программирования плат Arduino

Где скачать FLProg?

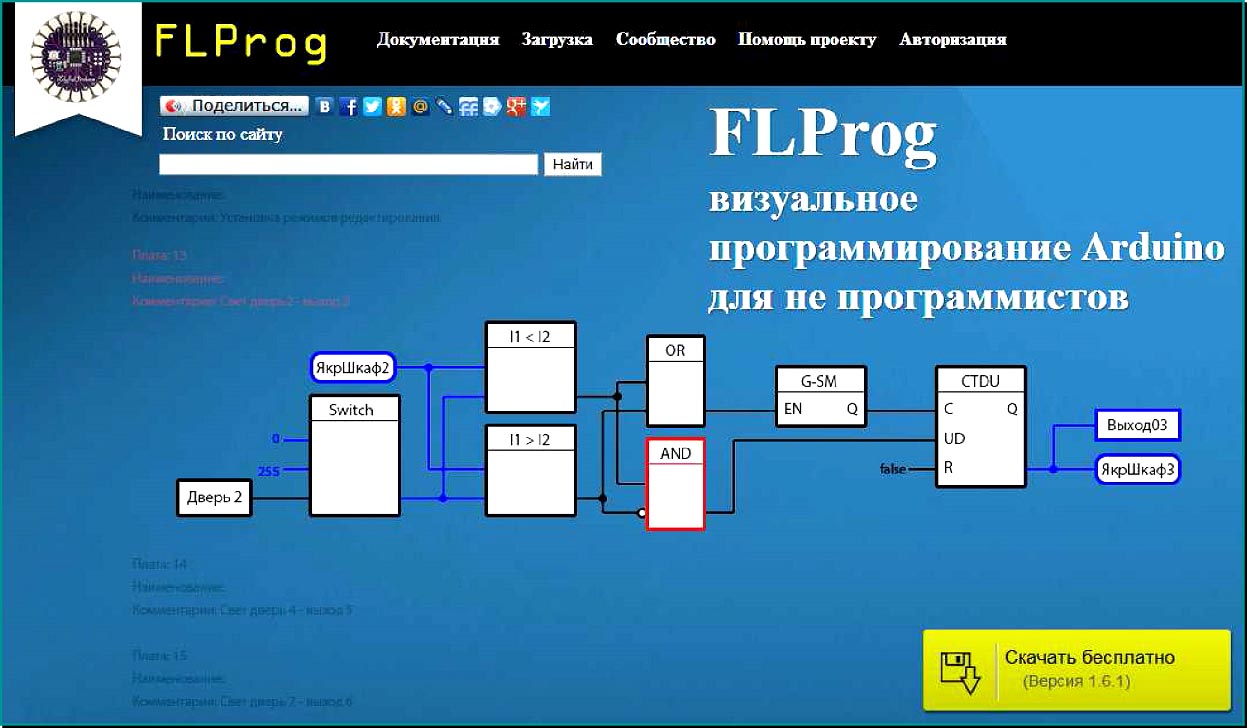

В рамках проекта существует сайт http://flprog.ru. Основная задача сайта – дать возможность пользователям скачать последнюю версию программы, узнать о нововведениях и изменениях.

Скачать программу можно без регистрации на сайте, но для зарегистрированных пользователей функционал сайта заметно расширяется. Регистрация очень проста и требует только подтверждения электронной почты. Никаких других данных при этом вводить не требуется.

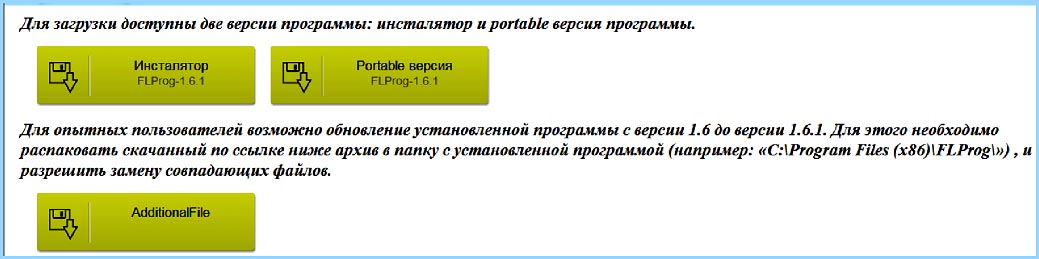

На странице загрузки программы всегда доступны две версии: инсталлятор и портативная версия, не требующая установки. Если возможно, то я также выкладываю файл обновления значительно меньшего размера, позволяющий обновить предыдущую версию.

Также на странице загрузки можно посмотреть список нововведений и исправленных ошибок для данной версии и перейти в архив предыдущих версий.

FLProg - система визуального программирования плат Arduino

http://flprog.ru/
