Вставить и нажать. Силовые модули SiC-MOSFET нового поколения от Vincotech

Vincotech

Современный рынок силовых устройств диктует производителям довольно жёсткие требования. Главные конкурентные преимущества здесь – все повышающаяся эффективность преобразователей и снижающаяся их стоимость. Высокий КПД «жизненно» необходим, например, преобразователям солнечных электростанций и источникам бесперебойного питания; преимущества же низкой цены компонентов и готовых систем объяснять не требуется.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Один из возможных путей совместить эти два, казалось бы, несочетаемых требования – применение силовых транзисторов на основе карбида кремния SiC. Производитель модульных решений для силовой электроники, компания Vincotech, предлагает новые продукты SiC-MOSFET для мощных трёхфазных инверторов солнечных электростанций, систем бесперебойного и резервного питания.

Силовые модули SiC-MOSFET нового поколения доступны в двух версиях: flow3xPHASE 0 SiC – модуль для трёхфазного инвертора с тремя отдельными MOSFET и flow3xBOOST 0 SiC c тремя независимыми повышающими цепями (Рис. 1).

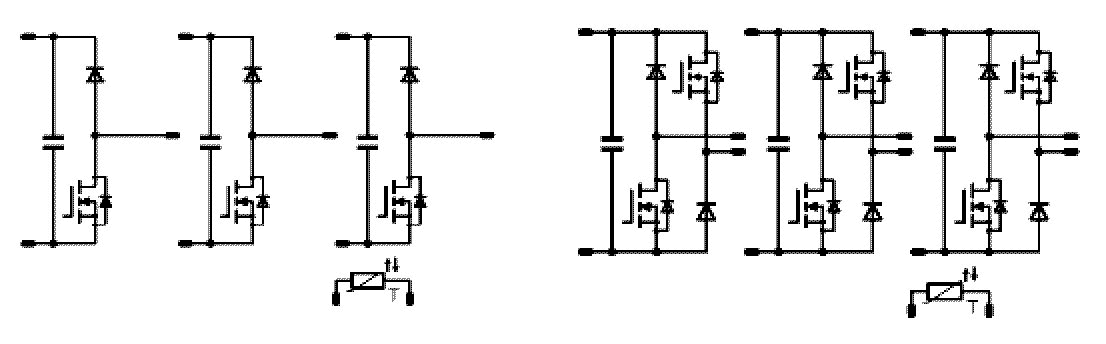

 хема модулей MOSFET flow3xPHASE 0 SiC и flow3xBOOST 0 SiC
Рис. 1.  Схема модулей MOSFET flow3xPHASE 0 SiC и flow3xBOOST 0 SiC.

В обоих модулях применены SiC MOSFET последнего поколения компаний Cree и ROHM, разработанные для высокочастотных (более 100 кГц) преобразователей. При частоте 64 кГц модули обеспечивают КПД преобразования до 99% (Рис. 2). Благодаря встроенным конденсаторам новые модули имеют весьма малую собственную индуктивность, что также улучшает эффективность модулей на высоких частотах. Для предотвращения перегрева ключей в модули встроен температурный датчик. Максимальное рабочее напряжение модулей – 1200 В, сопротивление в режиме насыщения – 80 мОм.

 Силовые модули SiC-MOSFET нового поколения от Vincotech
Рис. 2.  Зависимость КПД преобразователя 500–800 В на основе flow3xBOOST 0 SiC от выходной мощности. Частота преобразования – от 16 до 128 кГц (на графике – сверху вниз).

Применение модульных решений – очевидный шаг снизить стоимость готового изделия. А оптимизация конструкции модуля позволяет получить лучшие характеристики по сравнению с аналогичными схемами на дискретных компонентах.

И, наконец, пришло время раскрыть тайну названия этой статьи. Кроме перечисленных выше преимуществ, у модулей компании Vincotech есть ещё одно – малоиндуктивные корпуса высотой 12 мм с выводами press-fit (Рис. 3). Так называется технология, позволяющая устанавливать компоненты на плату без пайки – просто вставляя их в отверстия платы и нажимая посильнее. Выводы press-fit имеют особую форму, благодаря которой они плотно фиксируются в отверстии платы "холодной сваркой".

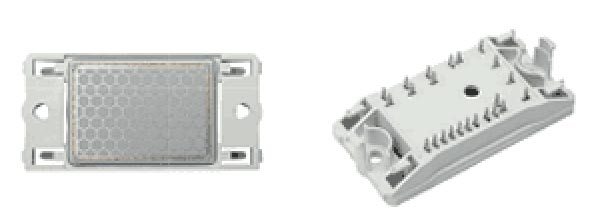

 Корпус сборки flow0 с выводами press-fit
Рис. 3.  Корпус сборки flow0 с выводами press-fit.

Применение технологии press-fit позволяет ощутимо снизить стоимость производства силовой электроники. Дело в том, что мощные компоненты, к которым относятся и транзисторные сборки Vincotech, выпускаются в выводных корпусах. Для пайки таких корпусов необходимо вводить в цикл сборки изделия дополнительные технологические операции – либо ручные, либо машинные. Это, конечно, не в лучшую сторону влияет на стоимость и сроки производства. Компоненты press-fit можно устанавливать на плату в стандартном цикле поверхностного монтажа (если это позволяют автоматы-установщики) либо же простыми ручными или автоматическими операциями. Важно, что печатная плата не требует какой-либо особенной подготовки: компоненты press-fit рассчитаны на стандартные отверстия. При этом компоненты могут устанавливаться на любую сторону платы независимо от того, с какой стороны выполняется пайка остальных компонентов.
