Поддержание температуры – одна из самых часто встречающихся задач автоматизации в быту и на производстве. Устройства, реализующие термостатирование, и их элементы всегда востребованы как среди поклонников DIY, так и среди профессионалов.
Предлагаемый вашему вниманию материал рассказывает о новинке компании Мастер Кит – цифровом термостате MP8030R.
Особенности термостата:
- защита от неправильного подключения питания;
- переключение режима работы нагрев/охлаждение;
- скорость обновления показаний температуры зависит от скорости изменения температуры;
- калибровка для повышения точности измерений;
- задержка включения реле;
- звуковая индикация;
- водонепроницаемый термодатчик;
- лицевая панель для удобства монтажа.

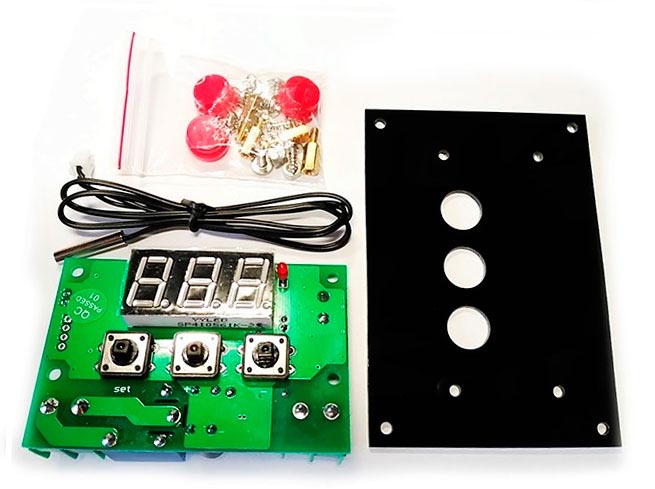

Комплект поставки:
- термостат;
- датчик температуры;
- лицевая панель;
- колпачки на кнопки;
- латунные стойки и винты для крепления.
Устройство с успехом может быть применено для поддержания температуры в теплицах, инкубаторах, бытовых и производственных помещениях, в системах «теплый пол», незамерзающих водосливах, морозильных камерах, бассейнах и многом другом.

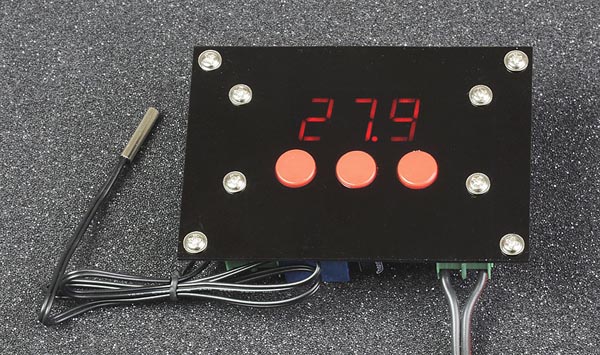

Модуль MP8030R предназначен для установки на переднюю панель корпуса или аппаратный щит, и имеет, в свою очередь, съемную лицевую панель из темного акрила, служащую также оптическим фильтром для трех семисегментных светодиодных индикаторов красного цвета.

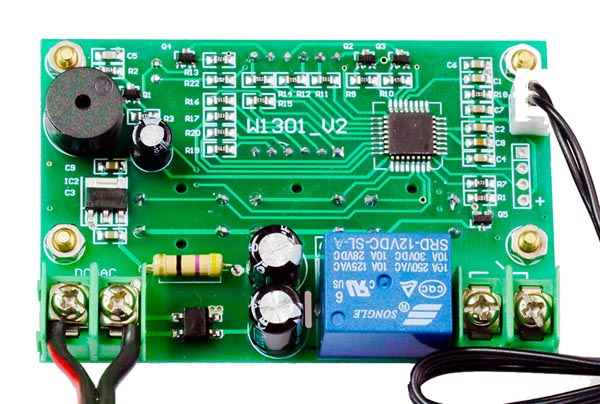

В качестве датчика температуры используется аналоговый герметичный термистор NTC3435 (Negative Temperature Coefficient) с сопротивлением 10 кОм при температуре 25 °С и погрешностью 0.5%. Сопротивление такого датчика падает при повышении температуры и повышается при понижении температуры. Кабель датчика имеет длину около 50 см и подключатся к плате с помощью разъема. Смонтированный на плате трехразрядный светодиодный индикатор служит для отображения текущей температуры и управления режимами работы и настройками прибора. Термостат также имеет три кнопки управления, светодиод, который светится, когда реле термостата включено и пьезодинамик.
Основой модуля MP8030R является микроконтроллер общего назначения STM8S003F3P6 с максимальной частотой ядра 16 МГц.
Особенностью термостата является реализация его питания. Устройство питается постоянным или переменным током напряжением 12-14 В. При этом полярность подключения постоянного напряжения не имеет значения. Реле термостата имеет программно настраиваемую задержку включения.
Технические характеристики MP8303R:
| Диапазон измерения температуры, °С | –50…+110 |
| Диапазон температуры срабатывания предупреждения | 0…110 |
| Напряжение питания (постоянный или переменный ток), В | 12…14 |
| Температурный сенсор | NTC3435, герметичный |
| Тепловая постоянная сенсора, с | 15 |
| Точность измерения температуры, °С | 0.1 |
| Диапазон корректировки температуры, °С | –7…+7 |
| Диапазон установки гистерезиса, °С | 0.1…15 |
| Точность установки гистерезиса, °С | 0.1 |
| Задержка включения реле, мин. | 0…10 |
| Максимальный коммутируемый ток реле, А | 10 |
| Контакты реле | нормально разомкнутые |
| Диапазон рабочих температур, °С | –15…+50 |
| Максимальный потребляемый ток, мА | 70 |
| Габариты, мм | 77×50×30 |
Семисегментный индикатор будет показывать «LLL», в случае, если температурный сенсор не подсоединен, «HHH» – если температура находится вне диапазона измерений или вход сенсора замкнут. В последнем случае реле термостата будет выключено. В случае достижения выставленной температуры срабатывания предупреждения (по умолчанию 110 °С) на индикаторе будет отображаться «---» , а также будет раздаваться периодический звуковой сигнал.
При включении питания устройства и подключенном датчике температуры индикатор будет показывать текущую температуру. Частота обновления информации на индикаторе зависит от скорости изменения температуры: при быстром изменении температуры информация обновляется раз в полсекунды, при медленном – раз в несколько секунд.

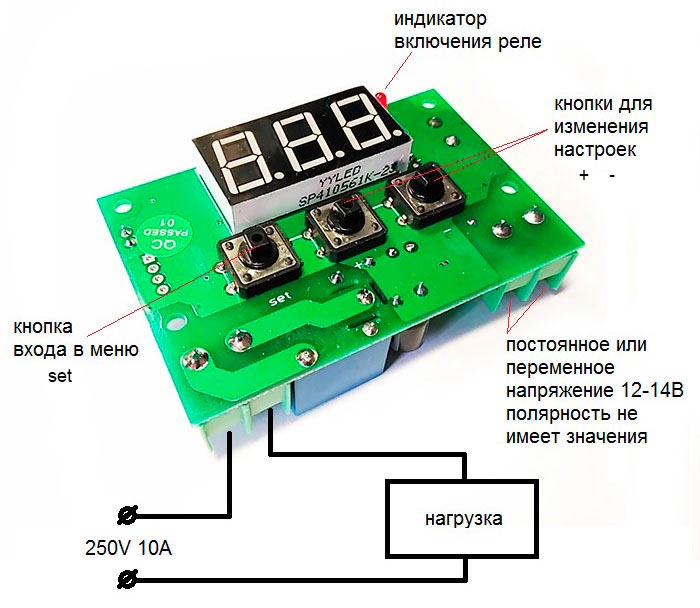

При нажатии на кнопку входа в меню «set» цифры на индикаторе начинают мигать. Это режим установки контролируемой температуры. Она устанавливается кнопками «+» и «–». Если на эти кнопки не нажимать, то через 5 с термостат возвращается в нормальный режим. Выставленное значение записывается в энергонезависимую память микроконтроллера и действует после повторной подачи питания на устройство.
Если термостат работает в режиме охлаждения (С – cooling, этот режим установлен по умолчанию), то реле термостата будет замыкать свои контакты при нагревании датчика до температуры, равной сумме выставленной контролируемой температуры и температуры гистерезиса (по умолчанию 2 °С). Контакты реле будут разомкнуты при охлаждении датчика до контролируемой температуры. Например, если контролируемая температура равна 25°С, значение гистерезиса – 2 °С, то контакты реле замкнутся при достижении 27 °С, а разомкнутся при снижении ее до 25 °С.
Если установлен режим нагрева (H – heating), то контакты реле разомкнутся при нагреве датчика до контролируемой температуры, а замкнутся при охлаждении до температуры, определяемой как разность контролируемой температуры и значения гистерезиса. Например, при контролируемой температуре 25 °С и гистерезисе 2°С контакты реле разомкнутся при нагреве до 25 °С, а замкнутся при охлаждении до 23 °С.
Если кнопку входа в меню удерживать более 5 с, то включается режим установки параметров термостата:
| Пункт меню (обозначение на индикаторе) |
Описание, диапазон установок | Значение по умолчанию (заводское) |
| P0 | Режим работы тесрмостата: Охлаждение (C) или нагрев (H) | С |
| P1 | Гистерезис: 0.1…15 °С | 2 |
| P2 | Верхний рабочий предел температуры: –49 °С...110 °С | 110 |
| P3 | Нижний рабочий предел температуры: –50 °С...110 °С | –50 |
| P4 | Коррекция температуры: –7 °C... +7 °C | 0 |
| P5 | Задержка включения реле: 0-10 мин. | 0 |
| P6 | Звуковой сигнал: ON – включен OFF – выключен |
ON |
| P7 | Звуковой сигнал оповещения о превышении температуры: ON – включен OFF – выключен Значение температуры срабатывания сигнала: 0 °С...110 °С (Если в P6 выбран параметр OFF, то сигнал превышениятемпературы подаваться не будет.) |
OFF/110 |
| P8 | Восстановление заводских настроек: ON – включен OFF – выключен |
OFF |
Для изменения параметров пункта меню следует выбрать необходимый пункт кнопками «+» и «–» и снова нажать на кнопку входа. Значение параметра меняется кнопками «+» и «–», а при удержании этих кнопок более 1.5 секунд происходит быстрое изменение настраиваемого параметра. Для записи выставленного параметра в энергонезависимую память микроконтроллера следует нажать кнопку входа в меню. Выход из меню настройки параметров происходит автоматически (если не нажимать кнопок) через 5 с.
Если после входа в пункт P7 выбрать ON, то при нажатии на кнопку входа в меню отобразится значение температуры срабатывания сигнала оповещения. После ее настройки для выхода из меню следует снова нажать кнопку входа.
Заводские настройки также будут восстановлены, если при выключенном питании нажать обе кнопки «+» и «–», и, удерживая их, включить питание. На индикаторе в этом случае на короткое время зажигаются все сегменты.
Если есть необходимость управлять более мощной нагрузкой, то можно дополнить термостат следующими устройствами из ассортимента Мастер Кит:
- MP220op силовое реле с опторазвязкой для управления электроприборами мощностью до 4 кВт (20 А);
- MP246 регулятор мощности 220 В / 8 кВт (40 А).
Таким образом, цифровой термостат MP8030R является надежным, функциональным, простым в управлении и удобным в использовании.
