Обзор микросхем источников опорного напряжения. Часть 2

Analog Devices ADR3412 ADR3420 ADR3425 ADR3430 ADR3433 ADR3440 ADR3450

Журнал РАДИОЛОЦМАН, июнь 2017

Часть 1

Linear Technology

Linear Technology выпускает серию прецизионных источников опорного напряжения LT6656 с током потребления всего 1 мкА (Рисунок 2), способных работать при напряжении питания, превышающем выходное напряжение лишь на 10 мВ. LT6656 имеют начальную точность 0.05% и температурный дрейф 10 ppm/°C. LT6656 может отдавать в нагрузку ток до 5 мА при нестабильности по нагрузке, равной 65 ppm/мА, что позволяет ей совмещать функции источника опорного напряжения и источника питания для маломощных АЦП. Максимальное напряжение питания микросхемы составляет 18 В, причем устройство не выходит из строя при ошибочной полярности подключения входного напряжения. Для устойчивости LT6656 достаточно выходного конденсатора емкостью 1 мкФ, к которому не предъявляется строгих требований по величине эквивалентного последовательного сопротивления.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Простой индикатор статуса аккумулятора на двух светодиодах

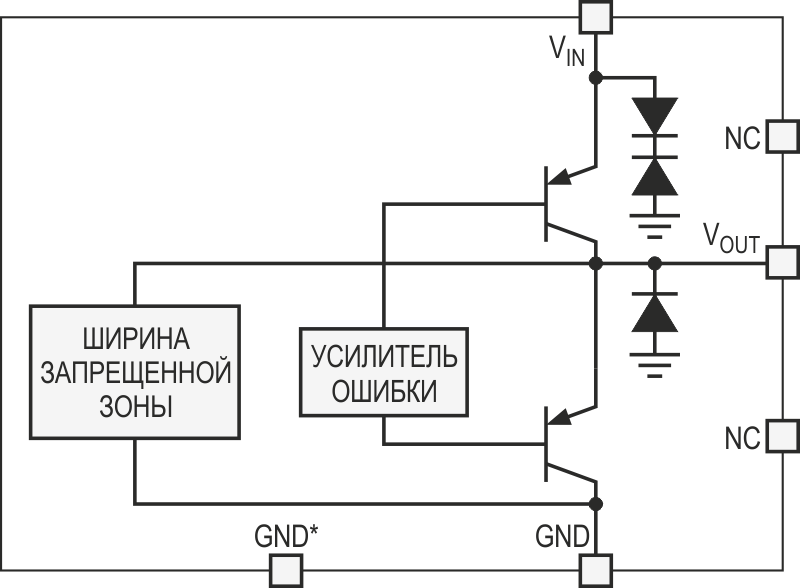

Рисунок 2. Сочетание низкой потребляемой мощности и прецизионных
характеристик LT6656 идеально для портативных устройств
и измерительных приборов с батарейным питанием.

Все параметры этой микросхемы гарантируются в диапазоне температур от –40 °C до 85 °C, а работоспособность сохраняется в расширенном диапазоне от –55 °C до +125 °C. LT6656 предлагается в 6-выводном корпусе SOT-23 и в корпусе DFN размером 2 × 2 мм.

National Semiconductor

По значениям начальной точности и температурного дрейфа прецизионные шунтовые ИОН LM4030 делятся на три группы, причем начальной точность лучшей группы составляет 0.05% (Рисунок 3). Тепловой гистерезис LM4030 составляет 75 ppm, а долговременный дрейф не превышает 40 ppm. Кроме того, приборы устойчивы к деформациям печатной платы.

Простой индикатор статуса аккумулятора на двух светодиодах

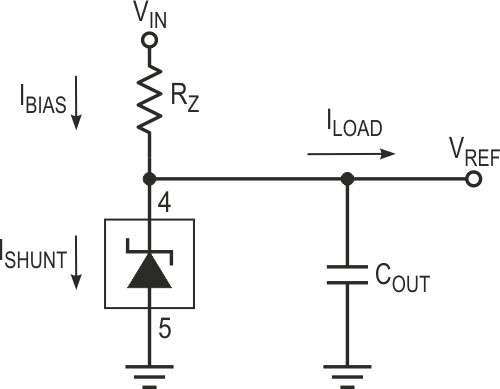

Рисунок 3. LM4030 в корпусах SOT-23 предназначены для
использования в компактных конструкциях.

Конструкция LM4030 не требует использования внешнего конденсатора, однако гарантирует устойчивость работы прибора при любой емкостной нагрузке, что делает его исключительно простым в применении. ИОН выпускаются с двумя значениями выходного напряжения: 2.5 В и 4.096 В.

В LM4030 используется подстройка на пластине обратного напряжения пробоя стабилитрона, позволяющая гарантировать точность лучше ±0.05% (для группы A) при 25 °C и температурный коэффициент менее 10 ppm/°C. Основные технические характеристики LM4030 перечислены в Таблице 1.

Таблица 1. Характеристики ИОН LM4030 компании
National Semiconductor
Параметр Значение
Отклонение выходного напряжения
(гр. A, 25 °C)
±0.05% (макс.)
Выходной шум (10 Гц … 10 кГц) 105 мкВ пик-пик
Минимальный рабочий ток 120 мкА
Расширенный диапазон температур –40 °C … +125 °C
Температурный коэффициент 10 ppm/°C (макс.) для гр. A

Maxim

В микросхемах MAX6330/MAX6331, выпускаемых в корпусах SOT23-3, объединены высокоточные шунтовые регуляторы и схемы сброса по включению питания. Как видно из Рисунка 4, шунтовой регулятор состоит из проходного устройства и схемы управления. Проходное устройство позволяет регулятору пропускать значительный ток, поддерживая требуемое выходное напряжение, стабилизированное с точностью ±1.5%.

Простой индикатор статуса аккумулятора на двух светодиодах

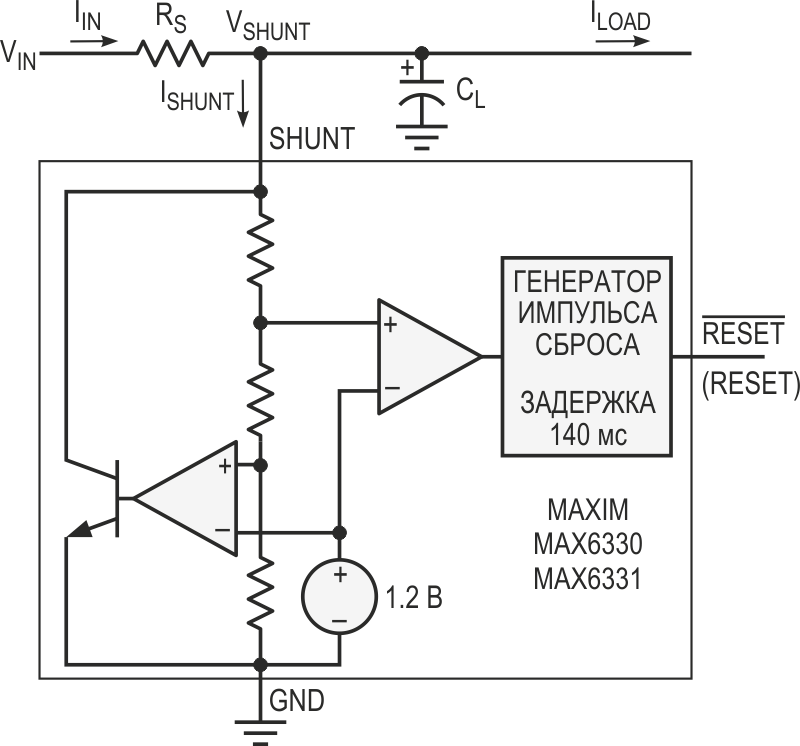

Рисунок 4. Шунтовой регулятор MAX6330 содержит проходное устройство, которое
позволяет регулятору пропускать ток, поддерживая требуемое выходное
напряжение, стабилизированное с точностью ±1.5%.

Имеются версии как с активным низким (MAX6330), так и с активным высоким (MAX6331) уровнями сигнала сброса. Допустимое отклонение напряжения составляет ±1.5%. MAX6330/MAX6331 работают в широком диапазоне токов от 100 мкА до 50 мА и отличаются очень хорошей устойчивостью к броскам напряжения питания.

Пропуская необходимое количество шунтового тока, проходной транзистор в микросхемах MAX6330/MAX6331 поддерживает постоянное выходное напряжение VSHUNT. При максимальном токе нагрузки ILOAD ток шунта минимален, и наоборот:

Выбор внешнего резистора производится с учетом

  1. диапазона входных напряжений (VIN),
  2. стабилизированного напряжения (VSHUNT),
  3. диапазона выходных токов (ILOAD).

STMicroelectronics

Стабильность параметров программируемых шунтовых источников опорного напряжения TS3431 (Рисунок 5) гарантируется во всем диапазоне рабочих температур от –40 °C до +125 °C. С помощью внешнего резистивного моста может быть установлено любое значение выходного напряжения между 1.24 В и 24 В.

Простой индикатор статуса аккумулятора на двух светодиодах

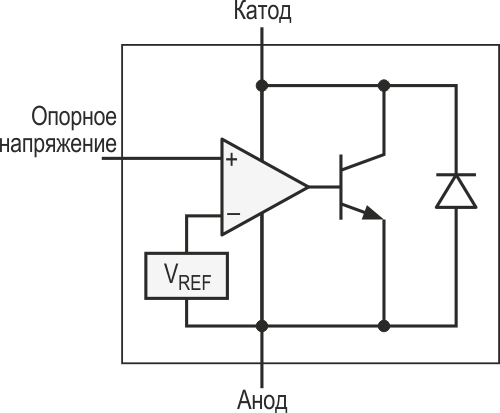

Рисунок 5. Программируемый шунтовой источник опорного
напряжения TS3431 совместим со ставшим
отраслевым стандартом прибором TL431.

Приборы выпускаются в корпусах SOT23-3 для поверхностного монтажа и могут использоваться в приложениях, требующих экономного использования площади печатной платы. Технические характеристики TS3431 приведены в Таблице 2.

Таблица 2. Характеристики ИОН TS3431 компании STMicroelectronics
Параметр Значение
Регулируемое выходное напряжение 1.24 В … 24 В
Уровни точности при 25 °C ±2%, ±1%, ±0.5% и ±0.25%
Нагрузочная способность 0.4 … 100 мА
Промышленный диапазон температур –40 °C … +125 °C
