Радиомодули большой выходной мощности семейства MBee-868-2.0

Системы, Модули и Компоненты MBee-868-2.0

Передача данных по радиоканалу – общая мировая тенденция. Все чаще из соображения удобства, экономии и быстроты монтажа, мы отказываемся от проводных каналов связи. Использование для этих целей готовых радиомодулей значительно упрощает и ускоряет запуск системы. Наличие развитого GPIO позволяет отказаться от дополнительных хост контроллеров. А сверхнизкое энергопотребление конечных устройств в спящем режиме позволяет создавать и разворачивать системы телеметрии и управления с автономными узлами.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Радиомодули большой выходной мощности семейства MBee-868-2.0 компании «Системы, Модули и Компоненты» (Рис. 1) работают на частоте 868 МГц и предназначены для использования в составе систем беспроводной передачи данных и управления, промышленной телеметрии и системах безопасности. Модули разработаны на основе семейства микросхем CC430 типа SoC (System-on-Chip, Система-на-Кристалле) фирмы Texas Instruments и поддерживают протоколы 6LoWPAN и SimpliciTI. Используемый частотный диапазон и высокая выходная мощность обеспечивают устойчивую связь на расстоянии десятков километров в зоне прямой видимости, позволяя развертывать системы без установки дополнительных ретрансляторов.

Радиомодуль семейства MBee-868-2.0

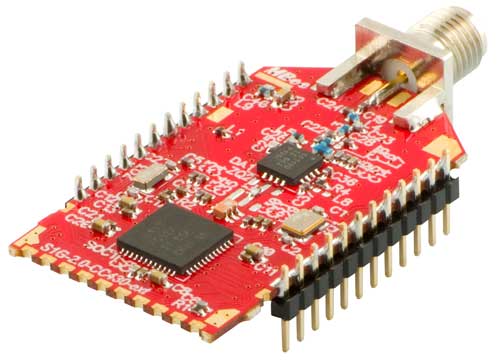

Рис. 1. Радиомодуль семейства MBee-868-2.0.

Производитель модулей позиционирует свои изделия как гибкие и настраиваемые под реальное применение решения. Возникающие в процессе создания требуемой системы вопросы, связанные с модулями MBee, могут быть оперативно учтены, а программное обеспечение модулей, при необходимости может быть изменено и оптимизировано под нужды клиента.

Технические характеристики модулей MBee

Радиочастотные характеристики:

  • Протокол верхнего уровня 6LoWPAN или SimpliciTI;
  • Рабочий диапазон частот 863-873 МГц;
  • Программируемая выходная мощность передатчика до 24 дБм;
  • Чувствительность приемника до –116 дБм;
  • Скорость передачи данных до 500 Кбит/с;
  • Тип модуляции 2-FSK, 2-GFSK, 4-FSK, MSK, ASK/ OOP;
  • Тип антенны – внешняя, разъем SMA (UFL– опционально).

Электрические характеристики:

  • Напряжение питания 1.8 В – 3.6 В;
  • Потребляемый ток в режиме передачи до 200 мА;
  • Потребляемый ток в режиме приема до 50 мА;
  • Потребляемый ток в дежурном режиме 2.2 мкА;
  • Потребляемый ток в режиме сна 1.2 мкА;
  • Максимальное напряжение низкого уровня на цифровых входах 0.75 В;
  • Минимальное напряжение высокого уровня на цифровых входах 2.1 В.

Дальность связи в свободном пространстве

Дальность связи радиомодулей – показатель, наиболее часто интересующий потребителей, зависящий от многих параметров: битовая скорость, мощность передатчика, чувствительность приемника, наличие и тип препятствий на пути распространения сигнала. Возможность, отданная пользователю изменять эфирную битовую скорость и мощность передатчика радиомодулей MBee-868-2.0, позволяет подобрать оптимальное соотношение между энергопотреблением модулей и дальностью связи. В Таблице 1 приведена зависимость дальности связи в свободном пространстве от битовой скорости для модулей семейства MBee-868-2.0, при выходной мощности передатчика +14 дБм. В столбце «Чувствительность» указывается порог чувствительности приемника для данной битовой скорости. Именно это и определяет изменение дальности связи при изменении битовой скорости.

Таблица 1. Зависимость дальности связи от битовой скорости
Скорость, бит/с Чувствительность, дБм Расстояние, км
1 1200 –109 21
2 2400 –107 17
3 4800 –106 15
4 9600 –105 13
5 19200 –104 12
6 38400 –102 10
7 57600 –98 6
8 115200 –94 4
9 250000 –90 2
10 500000 –84 1


Модификации модулей

Линейка беспроводных модулей MBee-868-2.0 включает в себя 12 модификаций (Таблица 2), которые отличаются:

  • Типом установленного антенного разъема. Возможные варианты:
    • SMA,
    • RP-SMA,
    • UFL,
    • WIRE (без антенного разъема);
  • Способом монтажа модулей на материнскую плату. Возможные варианты:
    • 2× PLS2-10,
    • 2× PLS2-12,
    • SOLDER (монтаж пайкой).
Таблица 2. Модификации беспроводных модулей MBee-868-2.0
Серия Артикул Тип антенного
разъема
Способ монтажа
модуля
Частота,
МГц
Мощность,
дБм
MBee-868-2.0 1 MBee-868-2.0-SMA-PLS10 SMA Штыревые разъемы
2× PLS2-10 (шаг 2 мм)
868 до 24
2 MBee-868-2.0-RPSMA-PLS10 RP-SMA
3 MBee-868-2.0-SMA-PLS12 SMA Штыревые разъемы
2× PLS2-12 (шаг 2 мм)
4 MBee-868-2.0-RPSMA-PLS12 RP-SMA
5 MBee-868-2.0-SMA-SOLDER SMA Монтаж пайкой
6 MBee-868-2.0-RPSMA-SOLDER RP-SMA
7 MBee-868-2.0-UFL-PLS10 UFL Штыревые разъемы
2× PLS2-10 (шаг 2 мм)
8 MBee-868-2.0-UFL-PLS12 Штыревые разъемы
2× PLS2-12 (шаг 2 мм)
9 MBee-868-2.0-UFL-SOLDER Монтаж пайкой
10 MBee-868-2.0-WIRE-PLS10 Распайка внешнего
антенного кабеля
на модуль
Штыревые разъемы
2× PLS2-10 (шаг 2 мм)
11 MBee-868-2.0-WIRE-PLS12 Штыревые разъемы
2× PLS2-12 (шаг 2 мм)
12 MBee-868-2.0-WIRE-SOLDER Монтаж пайкой

Линии ввода/вывода

Радиомодули MBee-868-2.0 имеют 25 линий ввода/вывода с возможностью настройки режимов работы и управления состоянием. Для настройки режимов работы линий используются AT-команды или API-фреймы. Соответствие AT-команды выводу радиомодуля MBee-868, а также назначения «по умолчанию», достаточные для решения 90% типовых задач, приведены на Рис. 2. В Таблице 3 приведены доступные режимы работы линий ввода/ вывода, параметр AT-команды, назначающий данный режим и список выводов радиомодуля MBee-868, поддерживающих данный режим.

Соответствие AT-команд выводам радиомодуля MBee-868-2.0

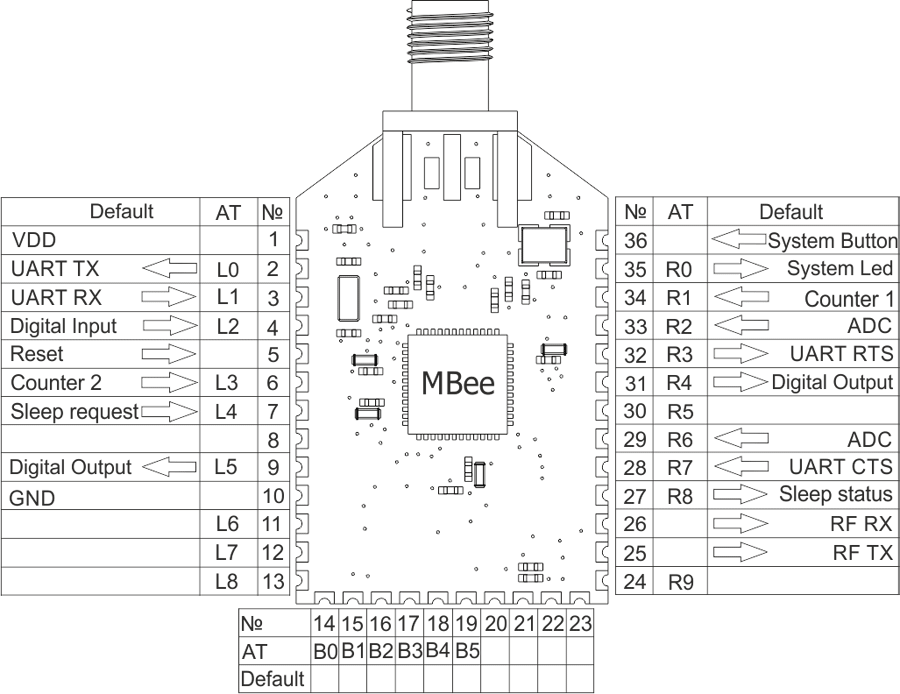

Рис. 2. Соответствие AT-команд выводам радиомодуля MBee-868-2.0.

Таблица 3. Доступные режимы работы линий ввода/вывода
Режим работы Параметр Выводы модуля Примечание
DISABLED 0 2-4, 6, 7, 9, 11-19, 24, 27-35 Вывод не используется
NOT AVAILABLE 1 15 Вывод не доступен
ADC 2 29, 30, 33-35 Аналоговый вход
DIGITAL INPUT 3 2-4, 6, 7, 9, 11-19, 24, 27-35 Цифровой вход
DIGITAL OUTPUT LOW 4 2-4, 6, 7, 9, 11-19, 24, 27-35 Цифровой выход, низкий уровень
DIGITAL OUTPUT HIGH 5 2-4, 6, 7, 9, 11-19, 24, 27-35 Цифровой выход, высокий уровень
UART TX 6 2-4, 6, 7, 9, 11-15, 24, 27-35 Может быть присвоен только одной линии
UART RX 7 2-4, 6, 7, 9, 11-15, 24, 27-35 Может быть присвоен только одной линии
UART CTS 8 2-4, 6, 7, 9, 11-19, 24, 27-35 Может быть присвоен только одной линии
UART RTS 9 2-4, 6, 7, 9, 11-19, 24, 27-35 Может быть присвоен только одной линии
SYSTEM LED 10 2-4, 6, 7, 9, 11-19, 24, 27-35 Системный светодиод, индицирующий работу
в командном режиме. Может быть присвоен
только одной линии
SLEEPREQUEST 11 2-4, 6, 7, 9, 27-35 Может быть присвоен только одной линии
SLEEPSTATUS 12 2-4, 6, 7, 9, 11-19, 24, 27-35 Может быть присвоен только одной линии
COUNTER INPUT1 13 2-4, 6, 7, 9, 27-35 Счетный вход №1. Разрядность счетчика 4 байта.
Активный перепад отрицательный
COUNTERINPUT2 14 2-4, 6, 7, 9, 27-35 Счетный вход №2. Разрядность счетчика 4 байта.
Активный перепад отрицательный

WAKEUP INPUT
FALLING EDGE

15 2-4, 6, 7, 9, 27-35 Тревожный вход с отрицательным перепадом
WAKEUP INPUT
RISING EDGE
16 2-4, 6, 7, 9, 27-35 Тревожный вход с положительным перепадом
PWM1 17 2-4, 6, 7, 9, 11-15, 24, 27-35 ШИМ канал №1
PWM2 18 2-4, 6, 7, 9, 11-15, 24, 27-35 ШИМ канал №2
PWM3 19 2-4, 6, 7, 9, 11-15, 24, 27-35 ШИМ канал №3
PWM4 20 2-4, 6, 7, 9, 11-15, 24, 27-35 ШИМ канал №4
RS485 DIRECTION 21 2-4, 6, 7, 9, 11-19, 24, 27-35 Может быть присвоен только одной линии

MBee + Arduino

Использование Arduino-совместимой платы расширения XBeeShield (Рис. 3) позволяет подключить радиомодули MBee-868-2.0 к платам Arduino UNO, например, DFRDUINOUNOR3. Доступная для бесплатного скачивания библиотека MBee предназначена для обеспечения взаимодействия двух платформ. Наличие в ней функции «callback» избавляет от необходимости "вручную" в функции «loop()» заниматься проверкой наличия поступивших от радиомодуля данных, а также автоматизируются многие действия, связанные с передачей пакетов.

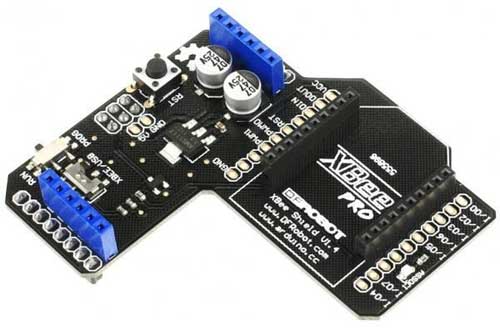

Arduino-совместимая плата расширения XBeeShield
Рис. 3. Arduino-совместимая плата расширения XBeeShield.

Наличие большого количества настраиваемых линий ввода/ вывода, низкое энергопотребление, большая дальность связи и низкая стоимость радиомодулей семейства MBee-868-2.0 позволяют организовывать системы телеметрии и управления большой емкости с покрытием значительных площадей без использования дополнительных контроллеров. С помощью платы Arduino (или Arduino-совместимой), любой желающий может легко организовать Интернет-шлюз для беспроводной сети с практически неограниченным количеством узлов, построенной на радиомодулях MBee-868-2.0, вывести данные с них в облако и получить к ним доступ через Интернет с компьютера или смартфона.

Заключение

Подводя итоги, можно с уверенностью сказать, что с помощью современных радиомодулей MBee-868-2.0, являющихся полностью отечественной разработкой, и их программного обеспечения возможно решение практически любой задачи автоматизации и телеметрии, причем без использования дополнительных контроллеров на конечных узлах. Предлагаемый по умолчанию функционал может быть легко расширен под конкретный проект – инженеры компании ООО «СМК» готовы модифицировать ПО модулей по техническому заданию заказчика. Работа с модулями MBee исключает необходимость заниматься разработкой высокочастотных устройств. Надежность модулей и зрелость программного обеспечения подтверждены тысячами установок на различных объектах.
