Микроконтроллеры группы R8C/L35M производства компании Renesas выполнены на базе высокопроизводительного 16-битного ядра R8C, имеют в своем составе богатую периферию, наряду со встроенным высокоточным осциллятором, контроллером ЖК дисплея (24 сегмента × 4 общих) и низким энергопотреблением. Максимальная рабочая частота – 20 МГц.
Основные характеристики:
- встроенный высокоточный осциллятор с предделителем;
- рабочая частота:
- 5 МГц при напряжении питания 1.8 В;
- 20 МГц при напряжении питания 2.7 В;
- встроенная Flash-память данных 4 КБайт с функцией фоновой работы;
- до 10 КБайт RAM;
- два 8-битных многофункциональных таймера с предделителем;
- четыре 16-битных таймера с входами захвата и выходами сравнения;
- 8-битный таймер реального времени;
- 3-канальный последовательный синхронный интерфейс/UART;
- одноканальный модуль последовательного коммуникационного интерфейса/I2C;
- одноканальный модуль интерфейса LIN (на базе таймера и UART модуля);
- 12-канальный 10-битный АЦП, двухканальный 8-битный ЦАП;
- 4 компаратора;
- встроенный контроллер ЖК дисплея с интегрированным регулятором напряжения и набором аппаратных функций;
- одноканальный модуль контроля передачи данных;
- несколько режимов пониженного потребления и интеллектуального управления питанием;
- схема определения остановки тактовой частоты;
- схема сброса при подаче питания;
- до 41 линии ввода/вывода (включая порты для управления драйверами светодиодов);
- 9 выводов внешних прерываний;
- энергосберегающие режимы работы;
- корпус: 52-выводный LQFP.

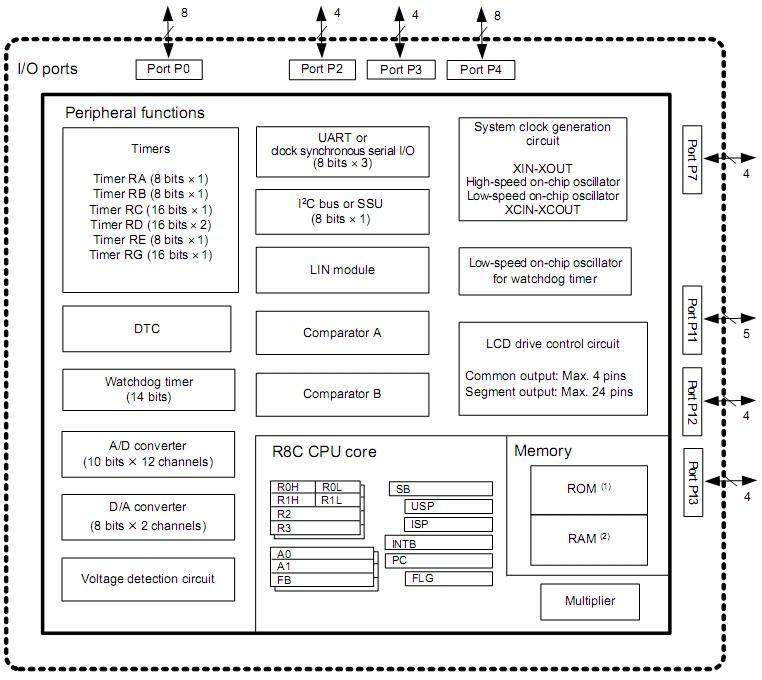

Блок-схема микроконтроллеров R8C/L35M
Состав группы R8C/L35M
| Микроконтроллер | Flash, Кбайт |
RAM, КБайт |
Рабочая частота, МГц / напряжение питания, В |
Корпус 52-выводный |
| R5F2L357MDFP | 48 + 4 | 6 | 20 МГц / 2.7 – 5.5 5 МГц / 1.8 – 5.5 |
LQFP |
| R5F2L357MNFP | ||||
| R5F2L358MDFP | 64 + 4 | 8 | ||
| R5F2L358MNFP | ||||
| R5F2L35AMDFP | 96 + 4 | 10 | ||
| R5F2L35AMNFP | ||||
| R5F2L35CMDFP | 128 + 4 | 10 | ||
| R5F2L35CMNFP |
