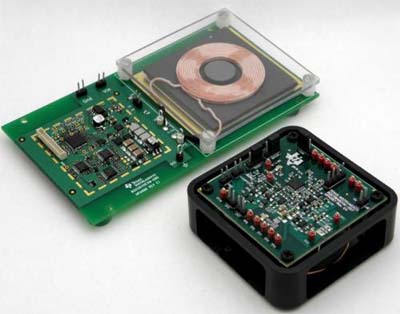

MSP430BQ1010 представляет собой передовой микроконтроллер с фиксированными функциями, предназначенный для управления приемной частью в системе беспроводной передачи электроэнергии. Микроконтроллер, кроме управления приемной частью, осуществляет управление процессом коммуникации с трансмиттером на базе bq500110 в соответствии с протоколом WPC по беспроводному каналу.
В решении беспроводной передачи электроэнергии, энергия передается от передающей катушки в зарядном устройстве к приемной катушке, встроенной в портативное устройство. Осуществление полного контроля и управления возможно благодаря встроенным в микроконтроллер функциям. Разработка программного обеспечения для микроконтроллера не требуется.
MSP430BQ1010 в работе проходит условно два этапа: запуск и основной цикл. На начальном этапе происходит инициализация устройства, определение сигнала с приемной катушки, а также передающему блоку передается ID, информация о уровне сигнала, и конфигурационные данные для передатчика. В основном цикле микроконтроллер занимается управлением процессом приема электроэнергии и отслеживает сообщения об ошибках, все основные моменты в работе приемной части и микроконтроллера сопровождаются передачей и приемом сервисных WPC сообщений.

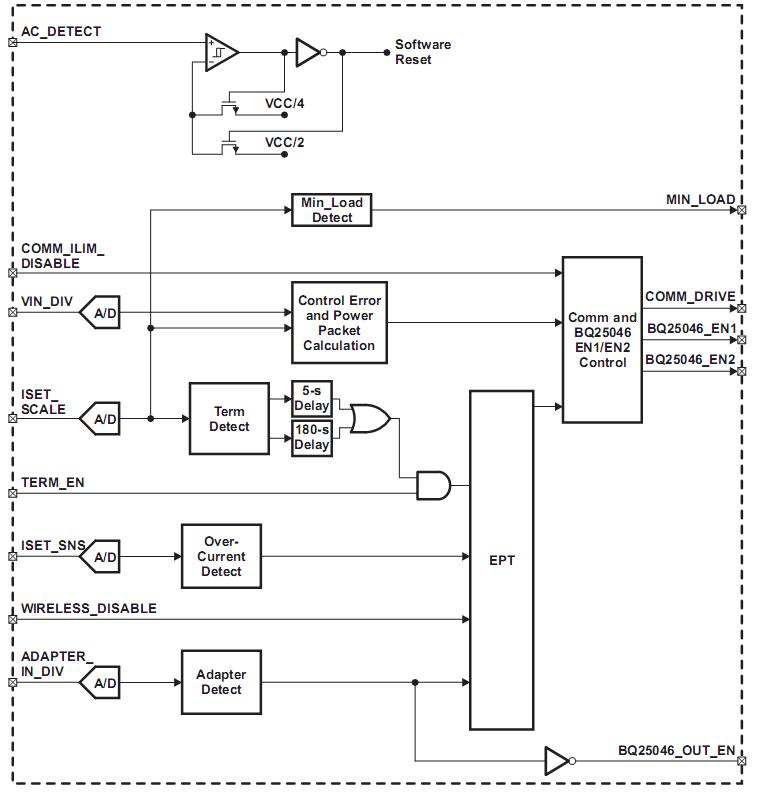

Блок-схема микроконтроллера MSP430Q1010
Отличительные особенности микроконтроллера MSP430BQ1010:
- ядро MSP430;
- уникальный ID;
- напряжение питания 3.3 В;
- основа решения по беспроводной передаче электроэнергии;
- осуществление коммуникации с передающим устройством;
- мониторинг основных параметров приемной системы (величина напряжения, тока);
- аппаратная поддержка работы с преобразователем напряжения bq25046;
- возможность отключения питания (опционально);
- не требуется разработка программного обеспечения;
- встроенные функции защиты и управления нагрузкой;
- миниатюрный 32-выводный корпус QFN.
Дополнительные функции определения минимальной нагрузки, на основе измерения тока и автоматического включения дополнительной нагрузки позволяют повысить стабильность системы.
Микроконтроллер рассчитан на совместную работу с микросхемой преобразователя напряжения и управления зарядом батареи bq25046.
Микросхема bq25046 – это высокоинтегрированное решение, подходящее для применения в проводных и беспроводных системах питания и заряда, совмещающее в себе DC/DC преобразователь напряжения и функции для реализации зарядного устройства. Регулируемое выходное напряжение 5 В и встроенный LDO регулятор 3.3 В позволяют применять микросхему в источниках питания с выходной мощностью до 5 Вт.
LDO регулятор 3.3 В предназначен для непосредственного питания микроконтроллера MSP430BQ1010.

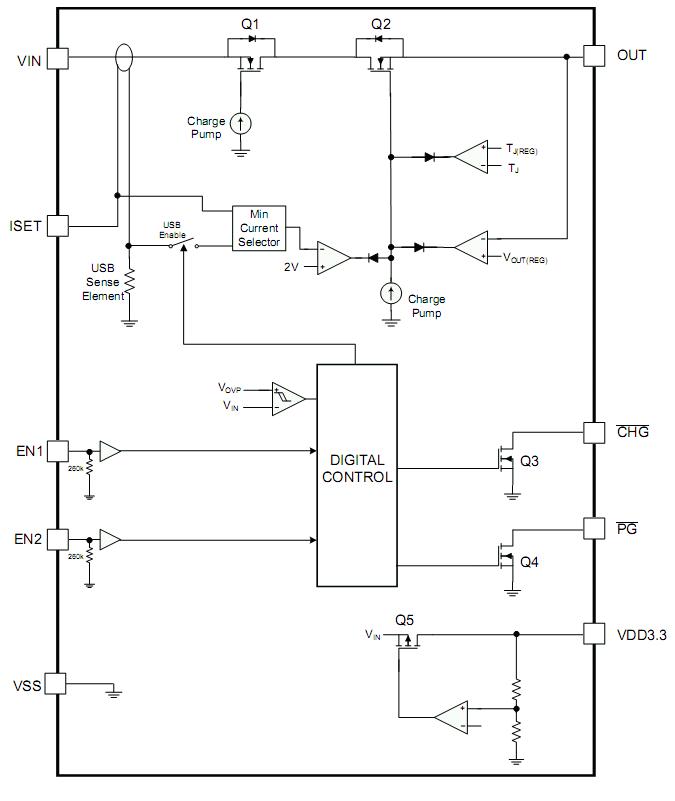

Блок-схема микросхемы bq25046
Отличительные особенности и основные параметры bq25046:
- входное напряжение до 30 В;
- регулируемое выходное напряжение, выходной ток 1.5 А;
- интегрированный датчик тока заряда для мониторинга эффективности;
- встроенный LDO регулятор 3.3 В, выходной ток 15 мА;
- конфигурируемый уровень ограничения тока (100 мА/400 мА);
- схема плавного пуска;
- индикаторы статуса;
- встроенная ESD защита 2 кВ;
- миниатюрный 10-выводный корпус DFN (2 мм × 3 мм).

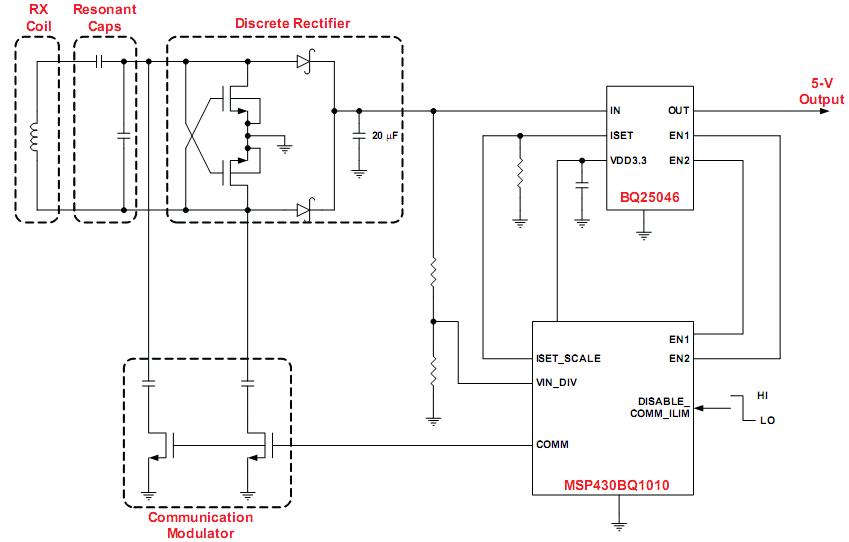

Типовая схема включения MSP430BQ1010 и bq25046
