Металлоискатели своими руками. Часть 1 - Устройство металлоискателя

От редакции РЛ

В издательстве Наука и Техника вышла книга «Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады». Авторы С. Л. Корякин-Черняк и А. П. Семьян.

Продолжая сотрудничество с издательством, Радиолоцман приступает к публикации избранных фрагментов книги.

Читатели смогут познакомиться с устройством металлодетекторов, правилами их выбора и основными приемами работы. И, самое главное, мы получили согласие на публикацию описаний нескольких практических конструкций, за что выражаем издательству особую благодарность.

Заказать книгу можно в интернет-магазине издательства


Аннотация издательства Наука и Техника
C. Л. Корякин-Черняк - Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады

Эта книга призвана стать первым путеводителем в чудесный мир нашей истории, застывший под землей в виде монет, украшений, кладов, военных реликвий.

Рассказывается и о том, какое cнаряжение нужно взять с собой на поисковые работы, как правильно организовать поиск. Пройдите с металлоискателем по берегу реки, по старой лесной дороге или просто по полю вдоль деревни – и всегда среди ваших находок будут монеты, интересные предметы старины, а может и украшения. Так и до клада недалеко.

Книга поможет выбрать подходящий металлоискатель или научит сделать его самому. Приводится 33 лучших конструкции металлоискателей для начинающих поисковиков.

Книга предназначена для широкого круга читателей.


1.1. Что такое металлоискатель

Определения металлоискателя и металлодетектора

  Определение.
Металлоискатель – это электронный индукционный прибор, позволяющий обнаруживать металлические предметы в нейтральной или слабопроводящей среде (в грунте, воде, стенах, древесине, под одеждой и в багажнике, пищевых продуктах, в организме человека и животных и др.), не контактируя с ними, информируя об этом факте оператора (звуковым сигналом, отклонением стрелки и т. д.).

Т. е. в понятии «металлоискатель» заложено лишь определение наличия предмета из металла.

  Определение.
Металлодетектор – это прибор для определения не только наличия металлических предметов, но и способный классифицировать, из какого материала сделан этот предмет: из ферромагнитного или немагнитного, т. е. с возможностью дискриминации.

Разделение металлов по их качествам и лежит в основе дискриминации, т. е. определения «цветного» или «черного» металла, соответственно.

1.2. Устройство металлоискателя

Составные части металлоискателя

Подлокотник. Он находится наверху основной штанги и фиксирует локоть руки оператора. Крепится к штанге с помощью болтов.

Основная, верхняя штанга. Обычно она имеет «S»-образный профиль, как показано на рис. 1.1. На изгибе основной штанги помещена губчатая рукоятка, за которую оператор держит металлоискатель. К ней крепится подлокотник с возможностью регулировки расстояния.

  Совет.
Идеальным расстоянием между подлокотником и рукояткой должна быть длина кисти оператора.

Это обеспечивает эргономичность за счет наилучшего баланса системы, при этом оператор меньше устает.

Составные части металлоискателя

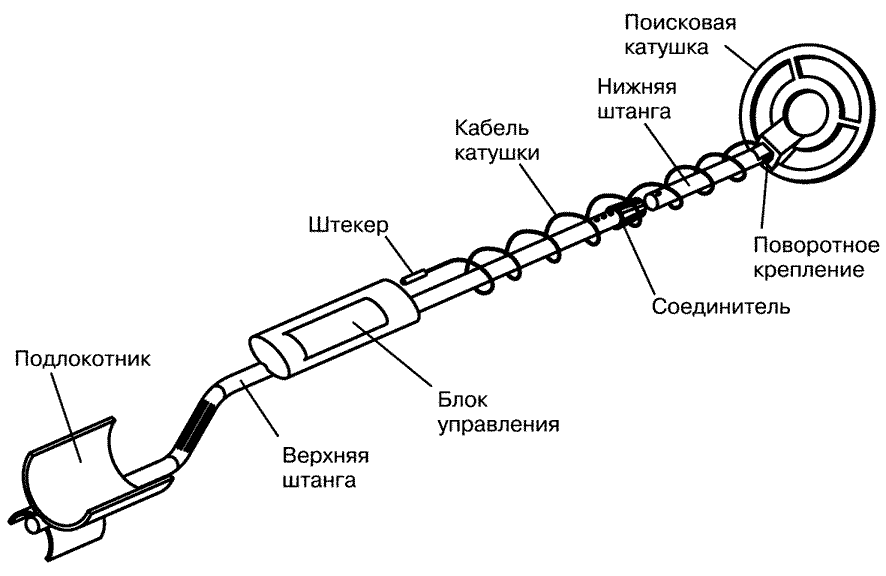

Рис. 1.1. Составные части металлоискателя

Блок управления. Содержит электронные схемы, позволяющие генерировать и обрабатывать сигналы поисковой катушки. Чаще всего блок управления крепится на основной штанге на разъемном соединении, но встречаются модели, у которых основная штанга и блок управления, представляют единое целое.

Нижняя штанга из армированного пластика. Одной стороной она вставляется в основную штангу, где фиксируется соединительным разъемом с зажимным кольцом. Применение данного типа фиксатора позволяет в любой момент времени регулировать общую длину прибора, выбирая наиболее оптимальную для оператора.

Поисковая катушка. Крепится к нижней штанге при помощи пластмассовых болта и гайки. Получается соединение с возможностью регулировки угла между плоскостью катушки и штангой. От катушки к блоку управления идет кабель, который имеет соединительный штекер и подключается к разъему.

Обычно, по завершении поиска, производиться неполная разборка металлоискателя для целей транспортировки на две части:

  • нижняя штанга с катушкой;
  • верхняя штанга с блоком управления и подлокотником.

Конфигурация катушек металлодетектора

Катушки металлоисктелей (металлодетекторов) могут иметь различную конфигурацию. Наиболее практичными и технологичными считаются:

  • катушки с «широким» захватом;
  • катушки с «точечным» захватом.

  Примечание.
В настоящее время наиболее часто используется второй вариант конструкции с «точечным» захватом.

В ряде случаев вокруг приемной катушки наматывается часть передающей катушки, которая включается противофазно основной (большого диаметра). Количество витков такой противофазной катушки подобирается таким образом, чтобы поле вокруг приемной катушки было уравновешенно. А магнитный поток большой передающей катушки, входящий с одной стороны, уравновешивается магнитным потоком малой катушки, входящий в приемную катушку с другой стороны.

  Примечание.
Существует определенная пропорция в соотношении диаметров передающей и приемной катушек. При этом достигается наилучшая настройка этой системы, а также возможность получения в приемной катушке малого уровня остаточного сигнала.

Уровень остаточного сигнала зависит от многих факторов:

  • от мощности сигнала в передающей катушке;
  • от расположения катушек;
  • от количества витков приемной катушки;
  • от добротности;
  • от качества изготовления;
  • от формы катушек;
  • от их взаимного расположения.

Поэтому может иметь значительный разброс от единиц до сотен милливольт.

  Внимание.
Если приемная катушка включена в состав параллельного колебательного контура (что делается довольно часто), уровень остаточного сигнала может увеличиваться в десятки и сотни раз за счет резонанса.

В этом случае невозможно получить значительного предварительного усиления сигнала приемной катушки по переменному напряжению. Это, в свою очередь, требует значительных коэффициентов усиления по постоянному напряжению после детектирования полезного сигнала. Но тогда обостряется проблема «дрейфа», приводящая к нестабильной работе металлодетектора.

Уровень остаточного сигнала (О.С.) в некоторой степени может влиять на чувствительность металлоискателя. Ведь после детектирования полезного сигнала в преемнике, соотношение сигнал/шум при больших уровнях О.С. уменьшается.

Сравнение свойств катушек с большой и малой шириной захвата

Какая катушка лучше для поиска – с «широким» или «узким» захватом? Однозначного ответа нет.

По опыту использования «точечный» захват лучше, так как катушки с «широким» захватом:

  • имеют малую способность точечной направленности;
  • обладают тенденцией принимать фальшивые сигналы от железных предметов, которые находятся на окраинах поисковой зоны.

Но «широкозахватные» катушки позволяют вести не такое плотное сканирование осматриваемого участка земли, как катушки с «точечным» захватом.

Это позволяет за фиксированный промежуток времени просматривать большие территории, а если участок еще и не слишком насыщен металлом, получается приличная экономия времени.

  Правило.
Работая с катушкой, имеющей «точечный» захват, необходимо следить за плотностью сканирования. Каждый последующий взмах катушкой должен не более чем на полдиаметра перекрывать предыдущую траекторию. В противном случае пропуски неизбежны, особенно на предельной глубине обнаружения.

Катушки с точечным захватом имеют преимущества:

  • хороши при работе на сильно замусоренных участках;
  • ими легче и быстрее установить точное место залегания находки (мишени).

Мало поисковиков соблюдают правила работы с катушками, имеющими «точечный» захват.

Траектория движения их катушки напоминает широкий зигзаг на пройденных участках, как следствие, получается много пропусков находок. В итоге в ходе повторного «прозвона» таких участков, нередко находились пропущенные ими находки.

  Совет.
Будьте внимательны, не спешите, помните, всего лишь одна пропущенная вами вещь может быть ценнее всех остальных, вместе взятых!


Из книги С. Л. Корякин-Черняк, А. П. Семьян. «Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады»
