Mike Shriver, Linear Technology

Design Note 505

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Введение

LTC3838 – это двухфазный понижающий двухканальный контроллер преобразователя напряжения с управляемым постоянным временем включенного состояния и обратной связью по минимальному току дросселя, обеспечивающий быстрый отклик на изменение нагрузки, высокую частоту переключения и малый коэффициент заполнения ШИМ. Микросхема поддерживает работу в диапазоне частот от 200 кГц до 2 МГц, а схема ФАПЧ следит за постоянством частоты и может синхронизироваться от внешнего тактового сигнала. LTC3838 работает в широком диапазоне входных напряжений от 4.5 В до 38 В и может выдавать на выход от 0.6 В до 5.5 В.

Вход удаленного измерения напряжения VOUT1 обеспечивает точность стабилизации напряжения на нагрузке до 0.67% при разнице напряжений между локальной и удаленной шиной общего провода до ±0.5 В и температуре от 0 °C до +85 °C. Компараторы датчика тока могут измерять ток индуктивности двумя способами: либо с помощью шунта, повышающего точность измерений, либо непосредственным измерением падения напряжения на омическом сопротивлении индуктивности (DCR) в том случае, когда необходимо снизить потери и уменьшить размеры схемы.

Понижающий преобразователь 1.5 В/25 А и 1.2 В/25 А

Сдвоенный контроллер с временем реакции 2 мкс и КПД 92%
Рисунок 1. Понижающий преобразователь с двумя выходами 1.5 В/25 А и 1.2 В/25 А, работающий на частоте 300 кГц.

На Рисунке 1 показан сдвоенный понижающий преобразователь напряжения с выходным током 25 А, синхронизируемый внешним сигналом частотой FSW = 300 кГц. Архитектура с управляемым временем включенного состояния и обратной связью по минимальному току индуктивности позволяет временно сжимать коммутирующие импульсы при скачке тока нагрузки на выходе 1.2 В с 5 А до 25 А, получая результирующий провал напряжения всего 59 мВ (Рисунок 2). Общий КПД для выходов 1.5 В и 1.2 В достигает 91.8% и 90.8%, соответственно, что видно из Рисунка 3. Высокая эффективность обеспечивается мощными драйверами затвора с оптимизированным мертвым временем и измерением напряжения на DCR.

Сдвоенный контроллер с временем реакции 2 мкс и КПД 92%

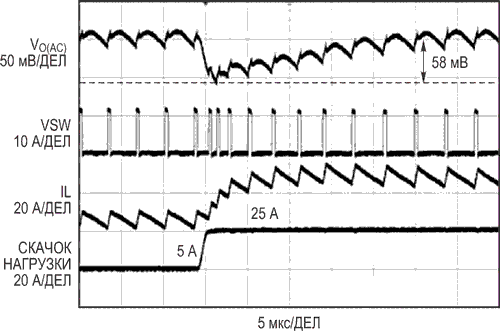

Рисунок 2. Скачок нагрузки от 20% до 100% на выходе 1.2 В при VIN = 12 В и FSW = 300 кГц. (Принудительной режим непрерывной проводимости  (FCM)).

Два канала работают со сдвигом фаз 180°, что позволяет использовать меньшие входные конденсаторы вследствие существенного снижения амплитуды пульсирующего через них тока. Для приложений с бóльшим выходным током можно использовать технологию PolyPhase, когда две или более фаз объединяются, образуя один выход. В результате увеличивается скорость реакции на изменение нагрузки, снижаются емкости входных и выходных конденсаторов, и сокращается выделение тепла.

Сдвоенный контроллер с временем реакции 2 мкс и КПД 92%

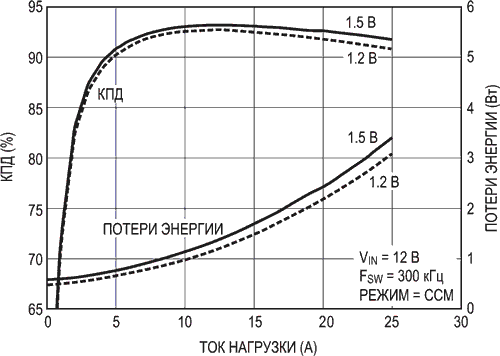

Рисунок 3. КПД и потери мощности в преобразователе 1.5 В/25 А и 1.2 В/25 А.

Слежение за скачками нагрузки увеличивает скорость отклика

Главная инновационная особенность LTC3838 – это функция обнаружения скачкообразного изменения нагрузки. Вывод DTR косвенно контролирует выходное напряжение, отслеживая переменную составляющую сигнала на выводе ITH. Если выброс в полученном сигнале превышает порог, установленный разработчиком, то нижний ключ выключается. Это дает возможность току дросселя спадать более быстро, что снижает выброс на нагрузке. На Рисунке 4 видно снижение выброса на 32% при выходном напряжении 1.2 В. Очень хорошее улучшение при столь низком выходном напряжении.

Сдвоенный контроллер с временем реакции 2 мкс и КПД 92% Сдвоенный контроллер с временем реакции 2 мкс и КПД 92%

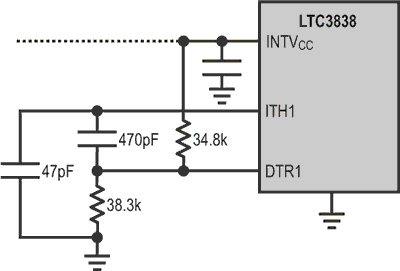

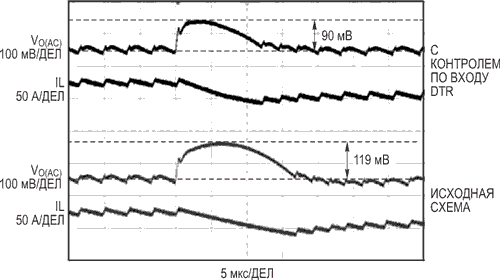

Рисунок 4а. Реализация функции обнаружения скачка нагрузки на выходе 1.2 В. Рисунок 4б. Реакция схемы на скачок нагрузки от 20% до 100% на выходе 1.2 В при включенной и выключенной функции обнаружения скачка.
VIN = 12 В, FSW = 300 кГц. (Принудительной режим непрерывной проводимости  (FCM)).

Выводы

Двухканальный контроллер понижающего преобразователя напряжения LTC3838 идеально подходит для приложений, где требуется быстрая реакция на изменения нагрузки, высокая частота переключения, высокая эффективность и точное выходное напряжение. Микросхема позволяет выбирать между принудительным режимом непрерывной проводимости (FCM) для работы на постоянной частоте и режимом прерывистой проводимости (DCM) с высокой эффективностью при небольшой нагрузке. В устройстве реализована функция плавного старта, контроль напряжения выходных шин, возможность программировать уровни ограничения тока, а также имеются индивидуальные для каждого канала выходы PGOOD (Питание в норме) и RUN (В работе). LTC3838 поставляются в корпусе QFN размером 5 × 7 мм или в 38-выводном корпусе TSSOP со сниженным тепловым сопротивлением.

Перевод: Игорь Краснолобов по заказу РадиоЛоцман

На английском языке: Dual Controller Provides 2 μs Step Response and 92% Efficiency for 1.5 V Rails
