Контроллер синхронного повышающе-понижающего преобразователя отдает в нагрузку сотни ватт при КПД 99%

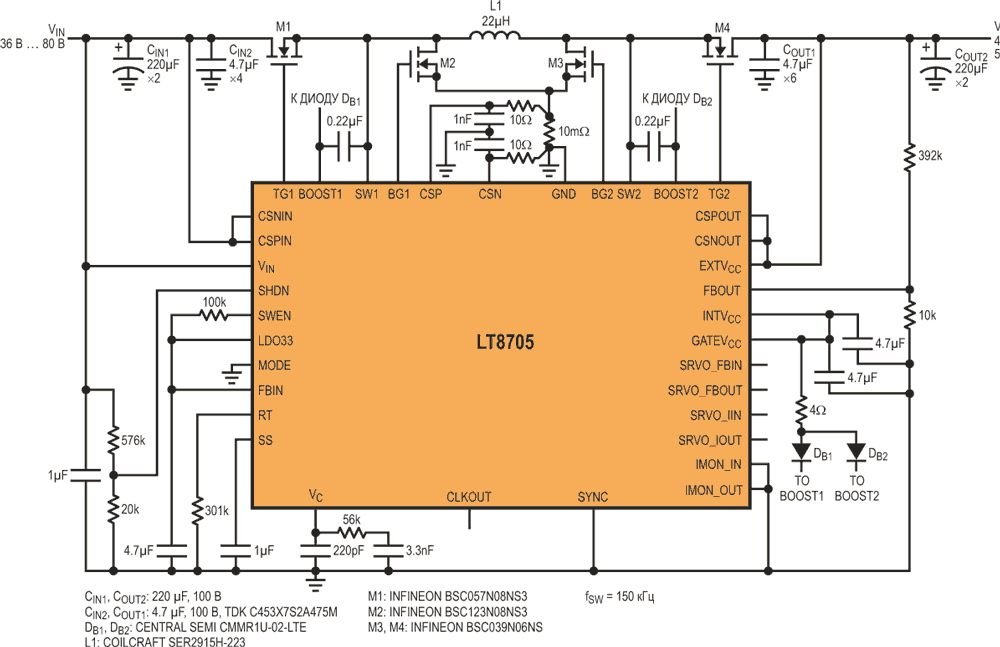

Рисунок 1. Повышающе-понижающий преобразователь 240 Вт, 48 В,
5 А на основе контроллера LT8705 для стабилизации
напряжения в телекоммуникационном оборудовании.

В телекоммуникационных приложениях диапазон входных напряжений очень широк (36 … 72 В). Обычно в них используются преобразователи мощности, вырабатывающие стабилизированное напряжение постоянного тока 48 В. LT8705 легко может управлять уровнями мощности в сотни ватт при выходном напряжении 48 В. На Рисунке 1 показан пример подобной схемы, отдающей в нагрузку ток 5 А, то есть, мощность 240 Вт, а на Рисунке 2 приведена зависимость КПД схемы от входного напряжения.

Контроллер синхронного повышающе-понижающего преобразователя отдает в нагрузку сотни ватт при КПД 99%

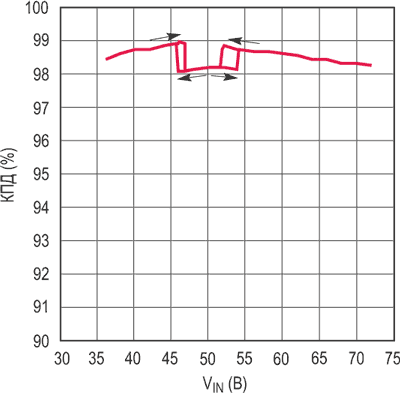

Рисунок 2. КПД преобразователя 240 Вт, 48 В, 5 А для
телекоммуникационных систем может
достигать 99%.

500-ваттное зарядное устройство для сборки из двенадцати LiFePO4 аккумуляторных элементов

На Рисунке 3 изображена схема устройства для заряда литий-железо-фосфатных аккумуляторов (LiFePO4) от входного напряжения 48 В. Батарея образована 12 соединенными последовательно элементами с суммарным максимальным напряжением 44 В. Это означает, что бóльшую часть времени схема будет работать в понижающем режиме, но при разряде батареи прейдет в повышающий режим.

Контроллер синхронного повышающе-понижающего преобразователя отдает в нагрузку сотни ватт при КПД 99%

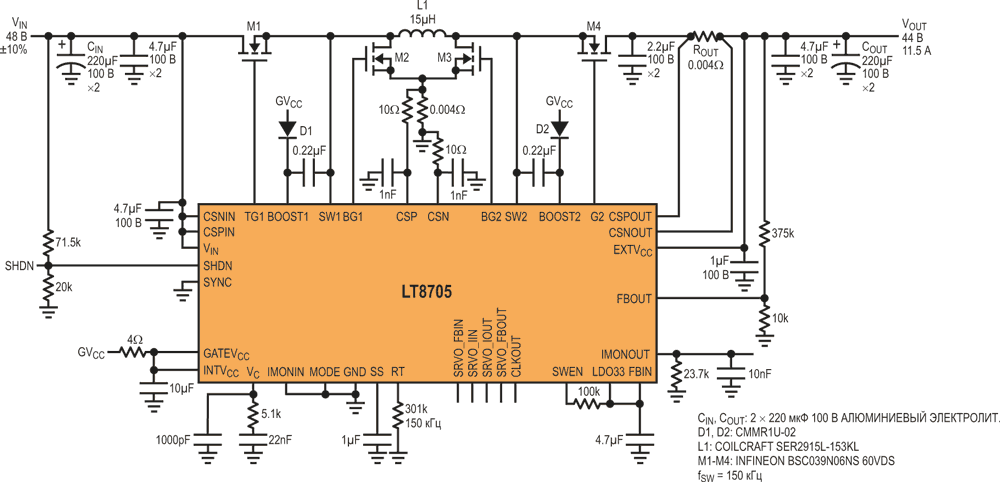

Рисунок 3. Повышающе-понижающий преобразователь 500 Вт, 44 В, 11.5 А
на основе контроллера LT8705 для аккумуляторных
источников питания большой мощности.

При входном напряжении 48 В и максимальном токе нагрузки схема имеет КПД, равный 99%. Высокий КПД объясняется тем, что только входной каскад (транзисторы M1 и M2) переключается с большим коэффициентом заполнения, а M4 включен постоянно. При снижении входного напряжения до минимального значения (43.2 В) КПД слегка уменьшается из-за того, что LT8705 начинает работать в повышающее-понижающем режиме, когда переключаются все четыре MOSFET.

Для реализации алгоритма заряда, а также для управления током и напряжением микросхемы LT8705, может использоваться внешний микроконтроллер.

Четыре следящих контура и широкий диапазон напряжений

Диапазоны входных напряжений от 2.8 В до 80 В и выходных от 1.3 В до 80 В, в сочетании с четырьмя контурами регулирования, позволяют легко решать традиционно сложные проблемы. Четыре следящих контура могут использоваться для управления входными и выходными токами и напряжениями. Например, контроль всех четырех параметров позволяет организовать слежение за точкой максимальной мощности солнечной панели.

Микросхема имеет выходы статусных флагов для каждого контура регулирования, указывающие, какой из контуров задействован в данный момент. Эта информация особенно важна для микроконтроллеров, управляющих устройствами заряда аккумуляторов и преобразователями энергии солнечных батарей.

Заключение

Синхронный 80-вольтовый 4-ключевой контроллер LT8705, предназначенный для управления повышающе-понижающими преобразователями, способен отдавать в нагрузку сотни ватт при КПД, достигающем 99% в схеме с одной индуктивностью. Его четыре следящих контура позволяют регулировать ток и/или напряжение, как на входе, так и на выходе.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Buck-Boost Controller Delivers Hundreds of Watts with 99% Efficiency
