Простой ГПД для трансивера "Урал-84"

В. Карасев (UT4EH)
Радиолюбитель 7/95

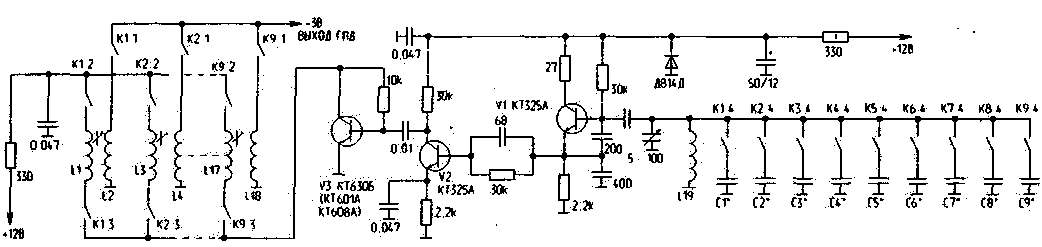

Предлагаю простой ГПД, который очень хорошо зарекомендовал себя в трансиверах "Урал-84", "Роса". Частотный расклад приведен в табл. 1, данные катушек - в табл.2.



Частотный расклад

Диаметр каркаса - 7,5 мм. Провод - ПЭЛШО-0,44. Подстроенные сердечники - СЦР. L19 - диаметром 20 мм, 15 витков провода 0,8. Можно использовать катушку от ГПД Р-105.

Таблица 1.



Диапазон

Частота

Удвоение

28МГц

11.25-12.0

22,5-24,0

24МГц

9,695-9.745

19,39-19,49

21МГц

7.75-7.975

15.5-15.95

18МГц

6.25-6.300

12.5-12.6

14МГц

8.5-8.850

15.5-15.95

10МГц

7.75-7.975

12.5-12.6

7 МГц

6.25-7.975

12,5-12.6

3.5 МГц

8.5-9

нет

1.9МГц

7.33-7.43

' нет


Таблица 2.



28МГц

L1-4 витка

L2-2 витка

24

L3-5

L4-2

21

L5-8

L6-3

18

L7-7

L8-4

14

L9-7

L10-4

10

L11-10

L12-2

7

L13-10

L14-4

3,5

L15-7

L16-4

1,8

L17-8

L18-4


Конденсаторы ГПД подбираются при настройке. В моей варианте С1-39, С2 - 200, СЗ - 390, С4 - 120, С5 - 220, С6 - 820, С7 - 220, С8 - 680.
