Микросхемы для управления двигателями малой мощности

Freescale MPC17510 MPC17511 MPC17517 MPC17533 MPC17531 MPC17529 MPC17550 MPC17559

Роман Поташов
Новости электроники 1, 2007

Гибридные микросхемы являются выигрышным решением при проектировании устройств управления маломощными двигателями постоянного тока. Их использование помогает избежать увеличения габаритов изделия и уменьшает его стоимость. Гибридные микросхемы представляют собой узлы управления и выходные драйверы, расположенные на одном кристалле. Подробнее о преимуществах использования таких микросхем компании Freescale рассказывается в данной статье.

Компания Freescale, один из ведущих мировых лидеров в производстве электронных компонентов, представила новое семейство микросхем для управления двигателями малой мощности постоянного тока.

Семейство MPC17500 включает в себя восемь контроллеров электродвигателей малой мощности, имеющие в своей структуре высокоэффективные H-мостовые драйверы, выполненные на полевых транзисторах. Все устройства MPC175xx производятся с использованием процесса SMARTMOS, объединяющего высокоскоростную логику высокой плотности с прецизионными аналоговыми цепями и цепями питания высокой эффективности. Это позволяет получить низкое сопротивление перехода сток-исток (RDSon), что приводит к меньшей мощности рассеивания. Семейство MPC175xx представлено в виде одноканальных, двухканальных и четырехканальных контроллеров. Функциональная блок схема семейства MPC175xx рассмотрена на рисунке 1 на примере одноканального драйвера MPC17510.

Применение высокоэффективных Н-мостов способствует заметному увеличению КПД и увеличению срока службы аккумуляторных батарей. Устройства MPC175xx разработаны для замены биполярных H-мостов, имеющих обычно более высокую мощность рассеивания во включенном состоянии из-за более высокого напряжения насыщения (Vsat). Биполярным Н-мостовым схемам также присущ более высокий ток утечки, что приводит к уменьшению «жизни» батарей, даже если схема не выполняет никаких переключений. Все устройства семейства MPC17500 характеризуются режимом низкого энергопотребления и режимом отключения при падении напряжения питания, которое может вызвать некорректную работу схемы.

В статье приведены характеристики следующих приборов: MPC17510, MPC17511, MPC17517, MPC17533, MPC17531, MPC17529, MPC17550, MPC17559

Читать далее статью в полном обьеме (pdf)



Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

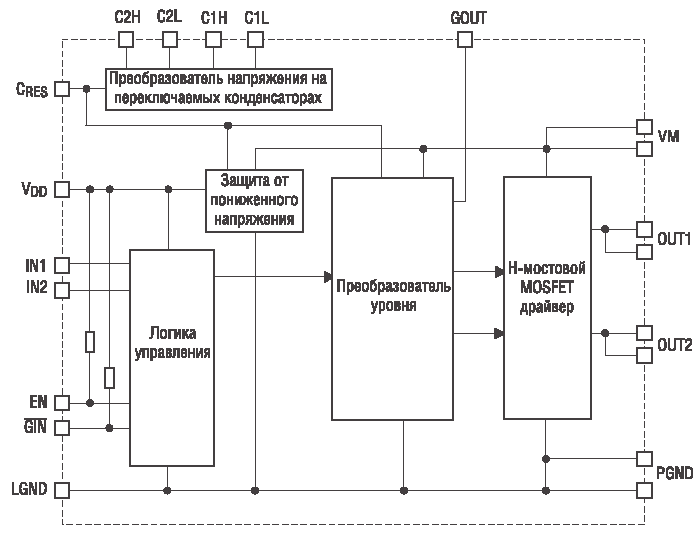

Функциональная блок схема одноканального драйвера семейства MPC175xx
Функциональная блок схема одноканального драйвера семейства MPC175xx

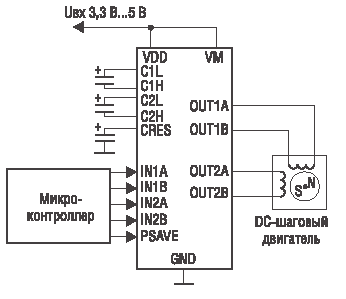

Схема включения двухканального драйвера для управления шаговым двигателем
Схема включения двухканального драйвера для управления шаговым двигателем
