Высокая точность, стабильность частоты и малое потребление – характерные свойства часов реального времени производства Maxim. Встроенная энергонезависимая память еще больше расширяет функциональность этих микросхем. Появившиеся недавно часы реального времени с цифровой подстройкой позволяют получить недостижимую аналоговыми методами стабильность частоты и точность измерения интервалов времени.
DS32kHz – кварцевые генераторы с термокомпенсацией и высокой точностью
Микросхема DS32kHz – это популярный термокомпенсированный кварцевый генератор часовой частоты 32,768 кГц со встроенной схемой переключения на резервное питание от батареи. Частота на выходе DS32kHz отличается высокой точностью и стабильностью в течение больших промежутков времени.
Гарантированная точность измерения времени для часов, имеющих тактовый генератор на DS32kHz, составляет ±1 минута в год при диапазоне рабочих температур от 0 до 40°С. При изменении температуры от -40 до 85°С точность хода часов составляет ±4 минуты в год. На рисунке 1 стабильность частоты измеряется в ppm (миллионная доля). Например, для частоты 1 МГц один ppm равен 1 Гц, то есть одна миллионная часть от 1 МГц, для частоты 2 МГц один ppm будет равен 2 Гц.
Читать далее статью в полном обьеме (pdf)
.gif)

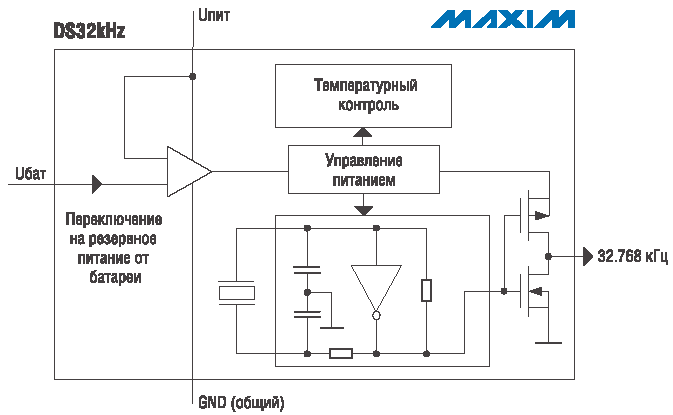

Структурная схема термокомпенсированного кварцевого генератора DS32kHz

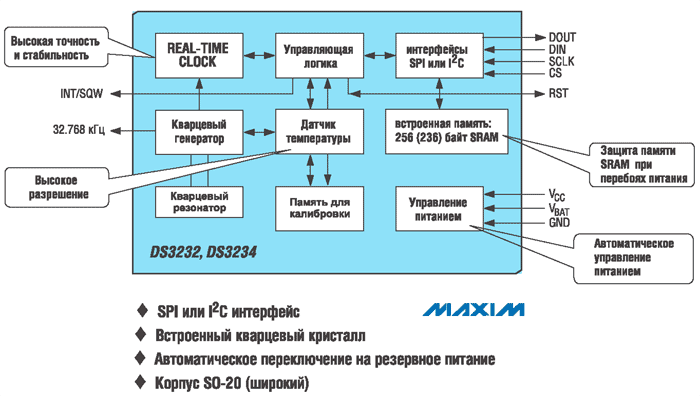

Структурная схема кварцевых генераторов со встроенной памятью и управлением по
последовательным интерфейсам SPI и I2C
