Понижающие DC/DC-преобразователи Texas Instruments со встроенным ключом

Texas Instruments TPS5410 TPS5430 TPS5431

Д. Цветков
Новости Электроники 14, 2007


Широкий диапазон входного напряжения и повышенная частота преобразования. Как следствие – большие значения выходных токов, высокий КПД и сниженные габариты. Все это – черты понижающих DC/DC-преобразователей Texas Instruments со встроенным ключом из новой серии Swift™. Они найдут применение в промышленной автоматике, приборах с аккумуляторным питанием, бытовой технике, автомобильной и охранной электронике. Микросхемы идеально подходят для питания энергоемких микропроцессоров.

В список продукции для электропитания компании Texas Instruments входят изделия для создания источников питания различной сложности и мощности (Power Managment): драйверы для управления мощными полевыми транзисторами, ШИМ-контроллеры, корректоры коэффициента мощности, преобразователи для устройств с батарейным питанием, классические линейные стабилизаторы, гальванически развязанные DC/DC-преобразователи и т.д.

Отдельно можно выделить группу повышающих, понижающих и инвертирующих DC/DC-преобразователей без гальванической развязки, предназначенных для питания малогабаритных устройств самого разного назначения.

В качестве примера в рамках данной статьи подробно рассмотрены преобразователи TPS5410, TPS5430 и TPS5431. Понижающие преобразователи TPS5410/30/31 семейства Swift™ [1] отличаются высоким максимальным выходным током до 3 А (для TPS5410 до 1 А) и пиковым ток до 4 А (для TPS5410 до 1,2 А) в уникально маленьком корпусе SO8. Это стало возможным благодаря повышению КПД преобразователя до 92...95%, против традиционного значения в 70...80% у ближайших аналогов. Столь высокие характеристики достигаются благодаря интеграции ключевого МОП-транзистора с ультранизким сопротивлением канала (0,1 Ом) и повышению частоты преобразования до 500 кГц (большинство аналогичных преобразователей работает на меньшей частоте в 100...200 кГц). Кроме того, повышение частоты преобразования позволяет использовать в схеме катушку вдвое меньшей индуктивности и выходной конденсатор вдвое меньшей емкости по сравнению с другими аналогичными преобразователями, что снижает размеры и стоимость конструкции в целом.

Читать далее статью в полном обьеме (pdf)


Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

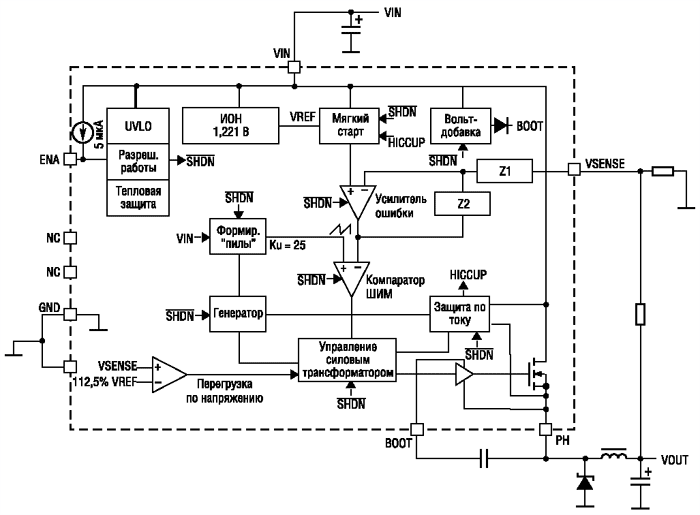

Внутренняя структурная схема DC/DC-преобразователей TPS5410/30/31
Внутренняя структурная схема DC/DC-преобразователей TPS5410/30/31

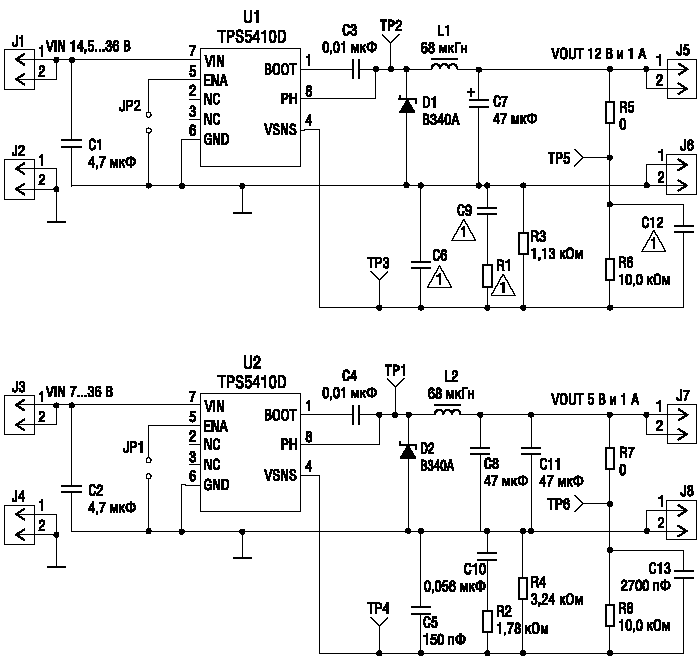

Принципиальная схема отладочного набора TPS5410EVM-203

Принципиальная схема отладочного набора TPS5410EVM-203
