Пассивный инфракрасный датчик движения

Н.П. Власюк
Радиоаматор, 5, 2006

Пассивный инфракрасный датчик движения с питанием от ~220 В выпускается в комплекте с галогеновым прожектором и сконструирован как единое устройство. Пассивным называется потому, что он не подсвечивает контролируемую зону инфракрасным излучением, а использует его фоновое инфракрасное излучение, поэтому является абсолютно безвредным.

Назначение ИК-датчика и практическое применение

Датчик предназначен для автоматического включения нагрузки, например прожектора, при попадании в зону его контроля движущегося объекта и выключении его после выхода объекта из зоны. Он применяется для освещения фасадов домов, хозяйственных дворов, строительных площадок и т.д.

Технически данные пассивного ИК-датчика

Напряжение питания датчика и всего устройства ~220 В, ток потребления самого датчика в режиме охраны 0,021 А, что соответствует потребляемой мощности 4,62 Вт. Естественно, при включении галогеновой лампы мощностью 150 или 500 Вт потребляемая мощность увеличивается соответственно. Максимальный радиус обнаружения движущегося объекта (впереди датчика) 12 м, зона чувствительности в горизонтальной плоскости 120…180°, регулируемая задержка освещения (после выхода объекта из зоны контроля) от 5…10 с до 10…15 мин. Допустимый температурный диапазон эксплуатации –10…+40°С. Допустимая влажность до 93%.

Читать статью в полном обьеме (pdf)

Принципиальная схема пассивного ИК-датчика
Принципиальная схема пассивного ИК-датчика
Настройка ИК-датчика заключается в правильной установке трех регулировочных резисторов, расположенных снизу датчика
Настройка ИК-датчика заключается в правильной установке трех регулировочных резисторов, расположенных снизу датчика
Деление контролируемой зоны на участки приводит к тому, что контролируемая зона становится веерной
Деление контролируемой зоны на участки приводит к тому, что контролируемая зона становится веерной
Устанавливают комплект на неподвижных объектах на высоте 2,5…4,5 м
Устанавливают комплект на неподвижных объектах на высоте 2,5…4,5 м

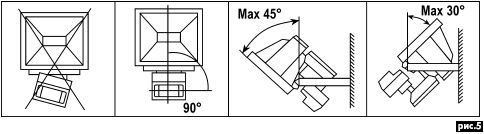

Рекомендуемые и допустимые наклоны комплекта согласно инструкции показаны на рис. 5
Рекомендуемые и допустимые наклоны комплекта согласно инструкции показаны на рис. 5
Один из вариантов такого датчика, модель YCA 1009, покзан на рис. 6.
Один из вариантов такого датчика, модель YCA 1009, показан на рис.6.
Из датчика выходят три цветных провода, предназначенных для подключения сети и нагрузки. На рис.7
Из датчика выходят три цветных провода, предназначенных для подключения сети и нагрузки. На рис.7
На рис.8,а, б показаны схемы участка электропроводки до включения датчика и после включения.
На рис.8,а, б показаны схемы участка электропроводки до включения датчика и после включения.
Для устранения этого явления необходимо установить ИК-датчик внутри дома на подоконнике окна, направить его во двор и расположить перед ним защитный экран (рис.9).
Для устранения этого явления необходимо установить ИК-датчик внутри дома на подоконнике окна, направить его во двор и расположить перед ним защитный экран (рис.9).
