Три уровня звуковых сигналов индицируют расстояние от бампера до препятствия
Используются инфракрасные приборы

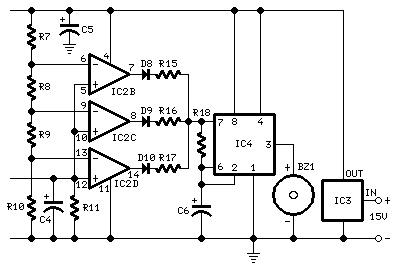

Принципиальная схема:
Перечень компонентов:
|
R15 |
Резистор 3.3 кОм ¼ Вт |
|
R16 |
Резистор 330 кОм ¼ Вт |
|
R17 |
Резистор 470 кОм ¼ Вт |
|
R18 |
Резистор 150 кОм ¼ Вт |
|
C6 |
Электролитический или лавсановый конденсатор 1 мкФ 63 В |
|
D8, D9, D10 |
Диоды 1N4148 75 В, 150 мА |
|
IC4 |
Микросхема таймера 555 |
|
BZ1 |
Пьезоизлучатель со встроенным генераторм 3 кГц |
Назначение устройства:
Модификация схемы разработана для тех, кто предпочитает звуковую сигнализацию необходимости смотреть за включением светодиодов.
Работа схемы:
Базовая схема Ассистента для парковки автомобилей в целом сохранена, но входными выводами компараторов IC2B, IC2C и IC2D теперь являются инвертирующие входы, а светодиоды D5, D6 и D7 и резисторы R12, R13, R14 удалены. Выходы микросхем IC2B, IC2C и IC2D через диоды D8, D9 и D10 подключают резисторы R15, R16 и R17, соответственно, ко входу микросхемы IC4 таймера 555, меняя постоянную времени собранного на этом таймере низкочастотного генератора.
Пьезоизлучатель начинает подавать звуковые сигналы примерно 2 раза в секунду, когда расстояние от бампера до стены сократится приблизительно до 20 см, 3 раза в секунду при расстоянии порядка 10 см, и более 4 раз в секунду, если расстояние станет 6 см или меньше.
