Datasheet Texas Instruments SN74AC08NE4 — Даташит
| Производитель | Texas Instruments |
| Серия | SN74AC08 |
| Модель | SN74AC08NE4 |

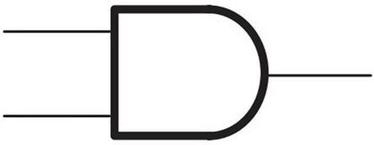

Четверные логические элементы положительного И с 2 входами 14-PDIP от -40 до 85
Datasheets
SN54AC08, SN74AC08 datasheet
PDF, 1.2 Мб, Версия: D, Файл опубликован: 23 окт 2003
Выписка из документа
Цены
 Купить SN74AC08NE4 на РадиоЛоцман.Цены — от 9.94 до 19 ₽7 предложений от 7 поставщиков Микросхема Логический чип, AND Gate 4Element 2IN CMOS 14Pin PDIP Tube | |||
| SN74AC08NE4 Texas Instruments | 9.94 ₽ | ||
| SN74AC08NE4 Texas Instruments | 13 ₽ | ||
| SN74AC08NE4 Texas Instruments | 19 ₽ | ||
| SN74AC08NE4 Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка
| Pin | 14 |
| Package Type | N |
| Industry STD Term | PDIP |
| JEDEC Code | R-PDIP-T |
| Package QTY | 25 |
| Carrier | TUBE |
| Маркировка | SN74AC08N |
| Width (мм) | 6.35 |
| Length (мм) | 19.3 |
| Thickness (мм) | 3.9 |
| Pitch (мм) | 2.54 |
| Max Height (мм) | 5.08 |
| Mechanical Data | Скачать |
Параметры
| Bits | 4 |
| ICC @ Nom Voltage(Max) | 0.02 мА |
| Рабочий диапазон температур | от -40 до 85 C |
| Output Drive (IOL/IOH)(Max) | -24/24 мА |
| Package Group | PDIP |
| Package Size: mm2:W x L | See datasheet (PDIP) PKG |
| Rating | Catalog |
| Schmitt Trigger | No |
| Technology Family | AC |
| VCC(Max) | 6 В |
| VCC(Min) | 2 В |
| Voltage(Nom) | 3.3,5 В |
| tpd @ Nom Voltage(Max) | 10,8.5 нс |
Экологический статус
| RoHS | Совместим |
| Бессвинцовая технология (Pb Free) | Да |
Модельный ряд
Серия: SN74AC08 (18)
Классификация производителя
- Semiconductors > Logic > Gate > AND Gate
