Datasheet Texas Instruments TPS53126PW — Даташит
| Производитель | Texas Instruments |
| Серия | TPS53126 |
| Модель | TPS53126PW |
Вход 4,5–24 В, синхронный режим DCAP2, двойной понижающий контроллер, 24-TSSOP, от -40 до 85
Datasheets
TPS53126 Dual Synchronous Step-down Controller For Low Voltage Power Rails datasheet
PDF, 1.4 Мб, Версия: B, Файл опубликован: 28 апр 2014
Выписка из документа
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |

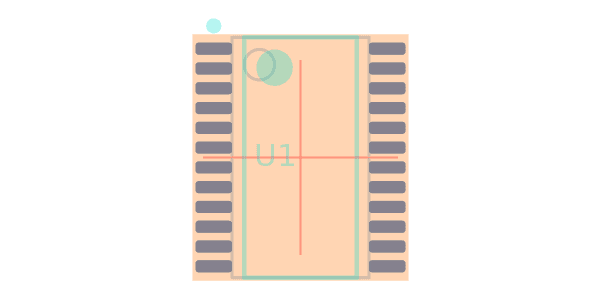

Корпус / Упаковка / Маркировка
| Pin | 24 |
| Package Type | PW |
| Industry STD Term | TSSOP |
| JEDEC Code | R-PDSO-G |
| Package QTY | 60 |
| Carrier | TUBE |
| Маркировка | PS53126 |
| Width (мм) | 4.4 |
| Length (мм) | 7.8 |
| Thickness (мм) | 1 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1.2 |
| Mechanical Data | Скачать |
Параметры
| Control Mode | D-CAP2 |
| Duty Cycle(Max) | 89 % |
| Iout(Max) | 15 A |
| Iq(Typ) | 0.45 мА |
| Number of Phases | 1 |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | TSSOP |
| Rating | Catalog |
| Regulated Outputs | 2 |
| Special Features | Enable,Pre-Bias Start-Up,Synchronous Rectification |
| Switching Frequency(Max) | 700 kHz |
| Switching Frequency(Min) | 350 kHz |
| Тип | Controller |
| Vin(Max) | 24 В |
| Vin(Min) | 4.5 В |
| Vout(Max) | 5.5 В |
| Vout(Min) | 0.76 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: TPS53126EVM-600
TPS53126 Dual Synchronous Step-Down Controller Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок)
Модельный ряд
Серия: TPS53126 (4)
- TPS53126PW TPS53126PWR TPS53126RGER TPS53126RGET
Классификация производителя
- Semiconductors > Power Management > Non-isolated DC/DC Switching Regulator > Step-Down (Buck) > Buck Controller (External Switch)
